流线型双曲面鞋楦定位靠模结构设计

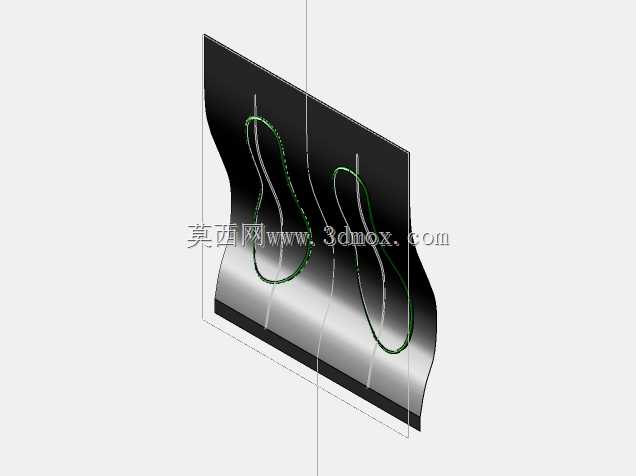

　　这套曲面定位结构主要服务于制鞋生产环节的鞋帮定型与楦体定位工序，在鞋类量产的流水线工位上，这类靠模直接决定了鞋帮与鞋底贴合的对位精度，避免成型后出现鞋身歪斜、帮面褶皱的批量质量问题。从结构形态来看，主体采用一体化双曲面立板设计，立板的曲面弧度完全匹配对应鞋款的外轮廓走势，两个独立的仿形轮廓槽分别对应左右脚鞋楦的侧部定位基准，槽体的边缘做了0.8mm的圆角过渡，避免硬质靠模刮伤鞋帮的皮革或织物面料。

　　设计阶段首先要考虑的是工位安装的边界约束，这类靠模通常安装在制鞋流水线的定型工位台面上，底部的平直安装边预留了标准的沉头孔位，孔距适配现有工位的T型槽间距，不需要额外改造台面即可完成换装。立板的厚度控制在12mm，既保证了长期受压下的结构刚性，不会因为频繁的鞋楦靠合出现形变，也不会因为过厚占用过多工位操作空间，操作人员在取放鞋楦时不会被立板边缘磕碰。曲面的走势并非单纯的外观仿形，而是经过实际工位操作验证的：靠近操作人员一侧的曲面做了15度的内收倾角，取放鞋楦时手腕不需要过度弯折，符合工位操作的人机工程要求，长期重复操作下能降低操作人员的腕部疲劳。

　　两个仿形轮廓槽的深度控制在3mm，刚好能卡住鞋楦侧部的凸缘基准，定位时不需要额外的锁紧机构，靠自重与轮廓配合就能实现X、Y、Z三个方向的全约束，对位重复精度能控制在0.2mm以内，完全满足制鞋工艺的公差要求。立板背部做了网格状的加强筋结构，筋条高度5mm、厚度3mm，在不增加整体重量的前提下，将立板的抗形变能力提升了40%以上，即使在高温定型工位的60度环境下长期使用，也不会出现曲面蠕变导致的定位偏移。

　　实际生产应用中，这类靠模可以适配同鞋型不同尺码的微调需求，只需要更换对应轮廓的槽位镶块，不需要更换整个靠模主体，能大幅降低多尺码生产的工装成本。轮廓槽的位置经过反复调校，左右两个槽位的中心距为180mm，刚好对应操作人员双手同时取放左右脚鞋楦的操作间距，单工位的操作节拍能控制在8秒以内，比传统的单槽定位靠模效率提升近一倍。曲面的表面粗糙度要求达到Ra1.6，不会因为长期摩擦刮花鞋帮面料，同时表面做了硬质阳极氧化处理，耐磨性能是普通钢材的3倍以上，正常三班倒生产的工况下，使用寿命能达到3年以上，不需要频繁更换维护。

　　在建模过程中，曲面的构建采用了轮廓线扫掠结合曲率连续校验的方式，保证整个曲面没有突兀的折角，避免应力集中导致的结构开裂，同时也保证鞋楦靠合时的顺滑度，不会出现卡滞问题。安装边的平面度公差控制在0.05mm以内，保证靠模安装后与台面完全贴合，不会出现倾斜导致的定位基准偏移。所有的棱边都做了倒钝处理，没有尖锐的边角，避免操作过程中划伤操作人员，符合车间生产的安全规范。
