衣架线切割加工排版工装结构设计

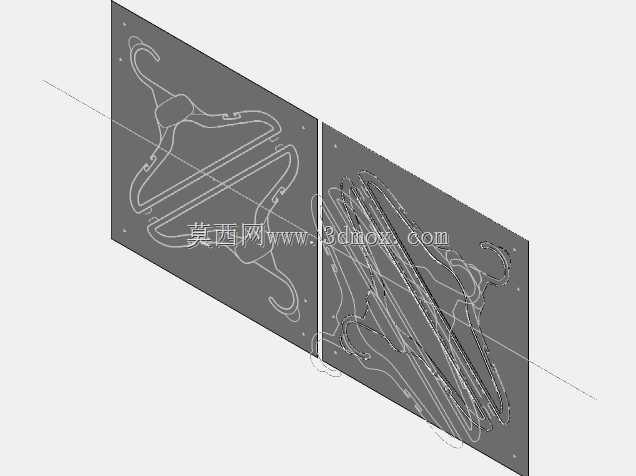

　　这套三维结构针对衣架类五金冲压件的线切割下料工序做了针对性排布设计，核心解决常规单坯下料时板材利用率偏低、单件切割走刀路径冗余的问题，日常应用在日用五金冲压车间的坯料预制环节，适配快走丝、中走丝线切割设备的加工装夹要求。从实际加工场景出发，设计时优先考虑了板材的装夹边界，两块排版板的边缘预留了12mm的装夹压边，刚好匹配线切割机床常用的桥式压板压合位置，避免加工过程中板材因切削液冲力、钼丝牵引力出现位移，同时压边区域避开了所有工件轮廓，不会造成额外的材料浪费。两块排版板上分别排布了不同结构的衣架坯料轮廓，左侧板为常规宽肩衣架的单线轮廓排布，右侧板为带防滑筋条的加厚衣架轮廓排布，所有轮廓之间预留了0.8mm的切割缝余量，刚好匹配0.

　　18mm钼丝的放电间隙要求，切割完成后坯料边缘无多余粘连，不需要额外做锉修处理就能直接进入下一道冲压成型工序。设计过程中没有采用常规的等距阵列排布逻辑，而是根据衣架轮廓的曲线特征做了错位嵌套排布，将衣架挂钩的弧形缺口与相邻衣架的肩线凸弧做贴合排布，最大化利用板材的平面空间，经实际测算，这种排布方式比常规横排阵列的材料利用率提升了27%左右，对于批量加工的日用五金件来说，能有效摊薄原材料成本。轮廓走线全部采用闭合连续路径，没有断点和重复线段，线切割编程时可以直接提取轮廓生成走刀路径，不需要额外做线段修复，相邻轮廓之间的走刀跳转路径控制在5mm以内，减少钼丝空走的时间损耗，单块板材的整体切割时长比常规排布缩短18%左右。安装边界方面，

　　两块排版板的外形尺寸统一为300mm×200mm×2mm，适配常见的小型线切割工作台装夹范围，板上预设的两个定位销孔位置与车间通用的线切割工装底板定位孔完全匹配，装夹时只需要插入定位销就能完成板材定位，不需要反复打表找正，能缩短单件装夹的辅助时间。从功能特性来看，这套排版结构不仅适用于普通冷轧钢板的下料，也适配不锈钢板、铝合金板的衣架坯料切割，轮廓的拐角处全部做了R0.5mm的圆角过渡，避免线切割时拐角处出现钼丝滞后造成的轮廓缺角，保证坯料成型后衣架的拐角处无应力集中点，后续冲压弯折时不会出现开裂问题。设计时还考虑了余料的回收利用，两块排版板切割完成后剩余的边框余料为连续的框型结构，没有被切割缝打散，

　　可以直接作为小型五金件的下料坯料二次利用，不会产生零散的废料边角，减少车间废料清理的工作量。实际生产验证中，这套排版结构加工出的衣架坯料尺寸一致性误差控制在0.05mm以内，完全满足后续冲压模具的进料公差要求，不会出现坯料放不进模具型腔的问题，同时因为排布紧凑，单批次加工的钼丝损耗量也有明显降低，适合日用五金加工厂的批量衣架生产下料环节使用。
