16英寸方形安装座工业轴流通风机结构

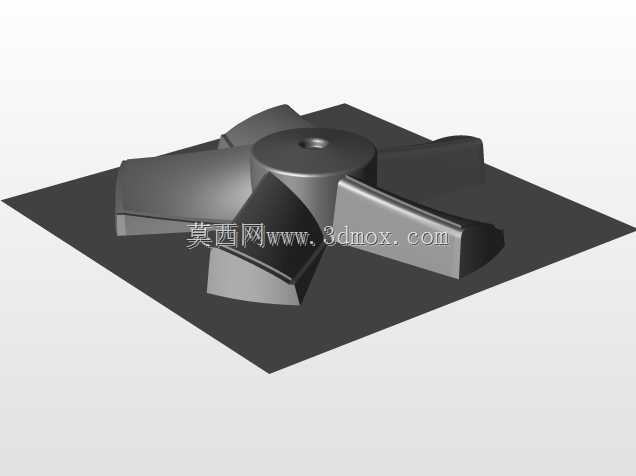

　　这款16英寸规格的轴流通风结构，核心适配工业场景下的电机本体散热、机柜密闭空间通风换气、小型设备舱空气循环需求，日常在工业控制柜、大功率电机配套散热、厂房局部工位送风场景中都能见到同结构产品的应用。从结构设计逻辑来看，整体采用方形安装法兰作为承载基体，区别于圆形筒式风机的安装形式，方形安装边预留的平面贴合区域，能够直接适配机柜侧板、电机端盖的平面安装位，不需要额外加工过渡连接座，安装时仅需在对应安装面预打四个固定孔位，就能通过螺栓完成快速固定，安装边界的方形外轮廓尺寸匹配常规16英寸风机的通用安装孔距，能够直接替换同规格的现有老旧风机，不需要对原有安装面做二次改造。风叶部分采用五叶后掠式翼型设计，叶片的曲面弧度经过气动优化，

　　运转时能够在较低转速下实现足够的风量输出，同时降低叶片切割空气产生的气动噪音，叶片根部与中心轮毂做了圆弧过渡加厚处理，避免长期高速运转时根部应力集中导致的叶片断裂问题，中心轮毂的轴孔位置预留了标准的电机轴配合位，能够直接适配常规单相异步电机的输出轴，轴孔顶部的沉孔设计用于容纳轴端紧固螺丝，避免螺丝突出轮毂平面影响运转平衡性。方形安装座的中心区域做了下沉式的风叶容纳腔，能够让风叶完全嵌入安装座平面以下，安装后风叶不会突出安装面，既能够避免外部杂物直接触碰运转的风叶造成损坏，也能缩减风机整体的安装占用厚度，适配安装空间局促的密闭舱体场景。从实际使用的功能特性来看，该结构的风机属于直联式传动，没有皮带、齿轮等中间传动部件，

　　运转过程中不需要额外的传动维护，长期运行的故障率更低，风叶的动平衡精度按照工业级风机标准设计，运转时的振动量控制在较低区间，不会带动安装柜体产生共振异响。在设计过程中，叶片的角度经过多轮调整，兼顾风压与风量参数，既能够满足机柜密闭空间的正压送风需求，阻挡外部粉尘从柜体缝隙进入内部，也能够在电机端盖安装时，直接将电机运转产生的热量通过空气流动快速带出，避免电机绕组长期处于高温环境下加速绝缘老化。方形安装座的四个边角做了小圆弧过渡处理，避免安装时尖锐边角划伤操作人员，安装面的平整度控制在机械加工的常规公差范围内，安装后能够与贴合面紧密接触，减少缝隙处的风量泄漏，提升通风效率。这类结构的风机在实际选型时，往往需要匹配安装位的开孔尺寸、

　　电机的额定功率、需求的通风量参数，该16英寸规格的结构刚好覆盖中小功率工业电机、标准尺寸电气机柜的散热需求，是工业通风场景中应用非常广泛的一款通用结构。建模过程中，叶片的曲面构建需要严格遵循翼型的截面变化规律，从根部到叶尖的弦长、扭转角做线性过渡，保证气动性能的同时，也让叶片的重量分布均匀，降低动平衡校正的工作量，轮毂与叶片的连接部分做一体化的结构设计，适合采用注塑工艺批量生产，生产效率高且结构一致性好。安装座的板材厚度按照长期承重需求设计，能够承受风叶、电机的整体重量，不会在长期运转后出现安装座变形的问题，安装孔的位置精度按照通用互换标准设计，能够兼容市面上同规格风机的安装尺寸，降低用户的替换成本。
