卧式双缸直线蒸汽机实验装置结构

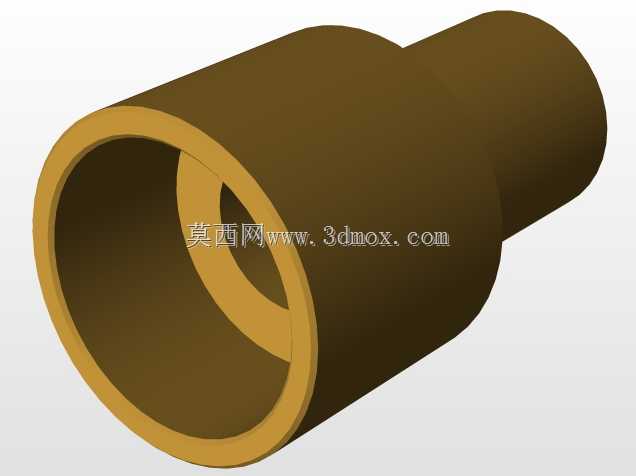

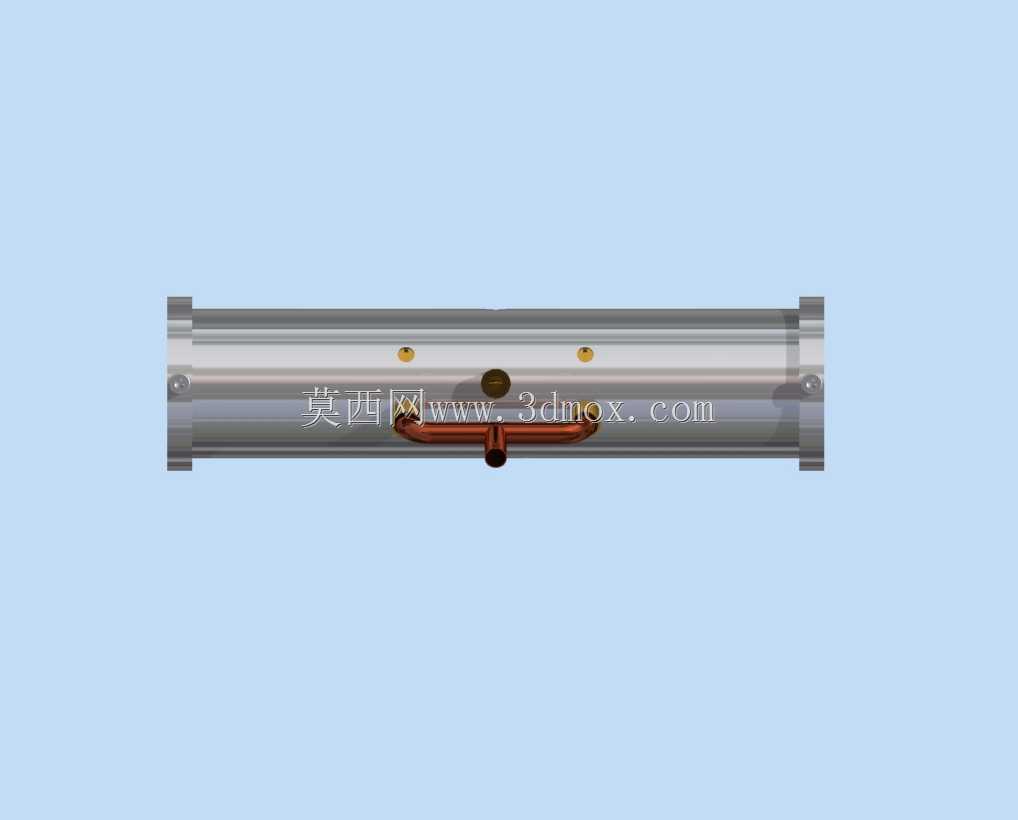

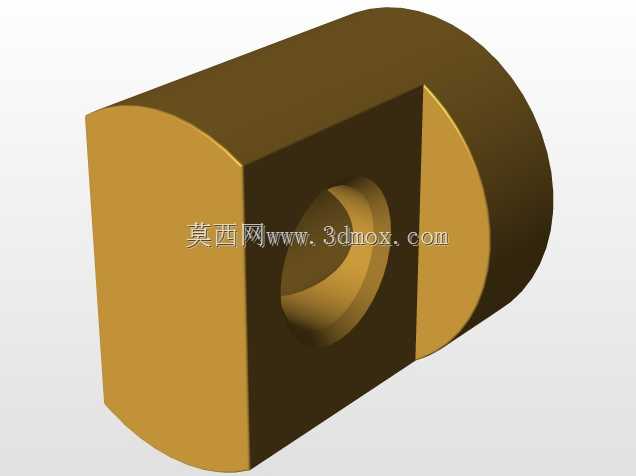

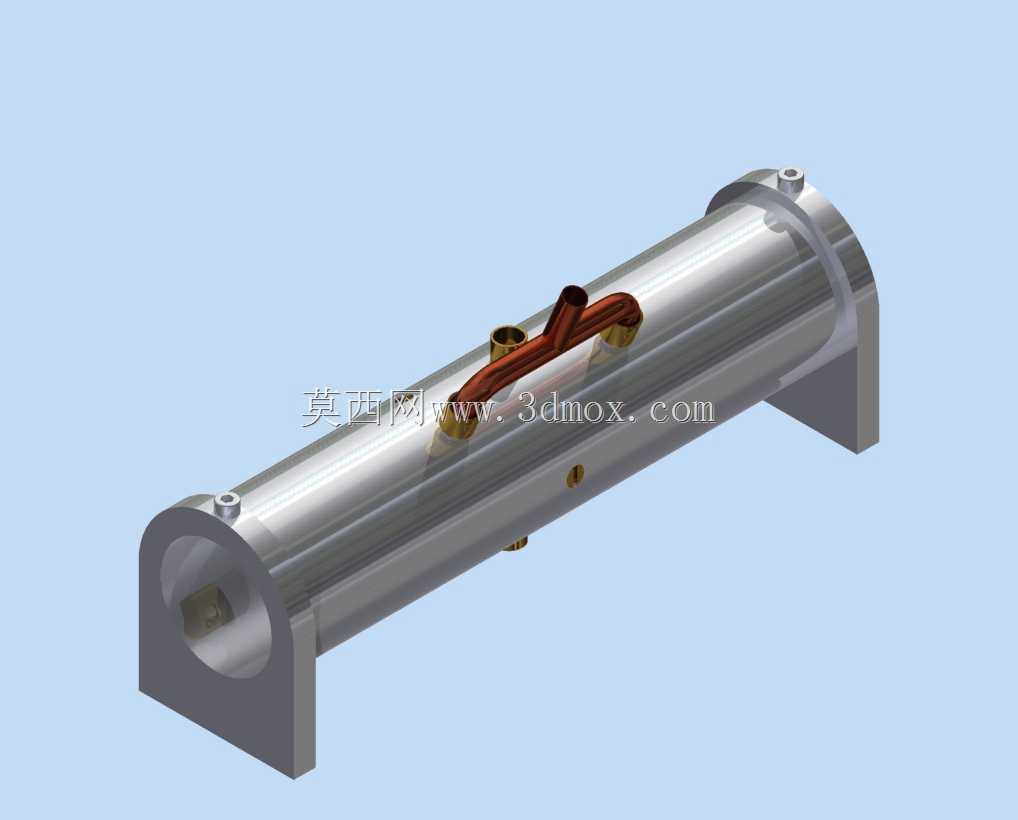

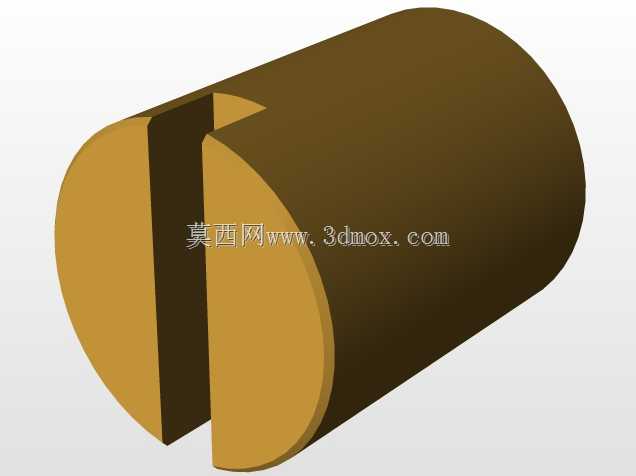

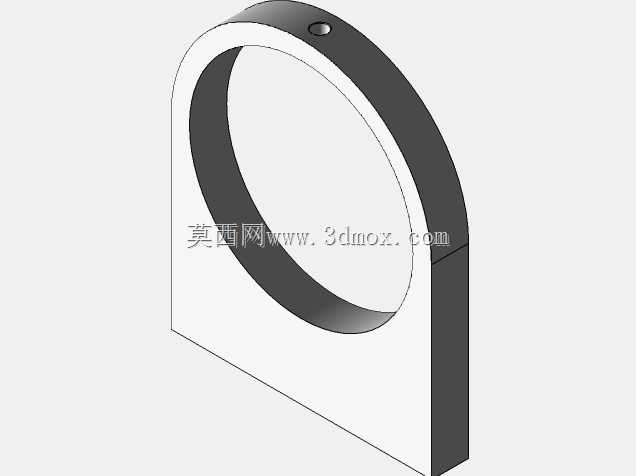

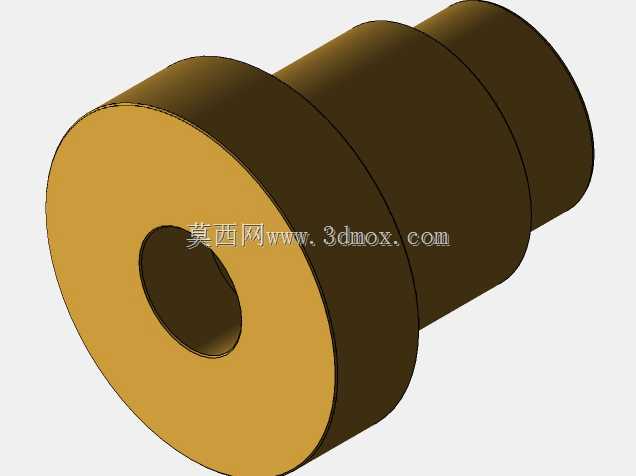

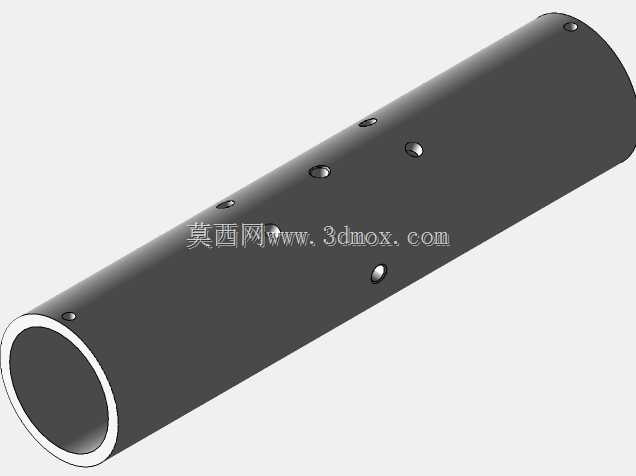

　　这套卧式双缸直线蒸汽机的三维结构，核心面向小型动力实验、热能动力教学演示以及复古动力装置复刻场景，在高校热动专业实验台搭建、小型蒸汽动力爱好者改装、科普展项动力单元开发领域都有明确的应用指向。不同于传统曲柄连杆结构的蒸汽机，该装置采用直线动力输出形式，省去了曲柄转换的传动环节，能够直接将蒸汽的压力能转化为直线往复的机械动能，在需要直线往复动力输出的小型试验场景中，可直接连接负载端，减少传动损耗。从结构功能来看，主体采用卧式圆筒形缸体布局，两个动力腔沿缸体轴向平行布置，缸体两端集成了支撑安装脚，安装脚预留了螺栓固定孔位，可直接固定在实验台架或安装基座上，无需额外设计转接支架。缸体上部布置了进排气管路接口，

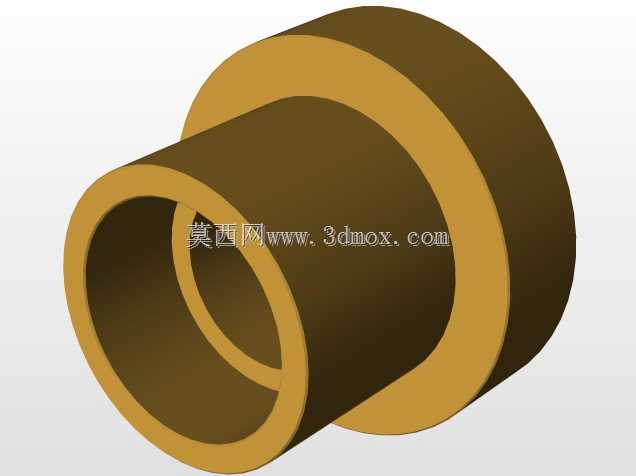

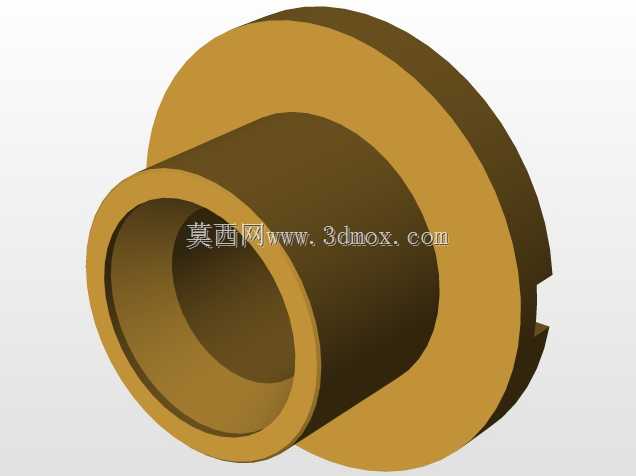

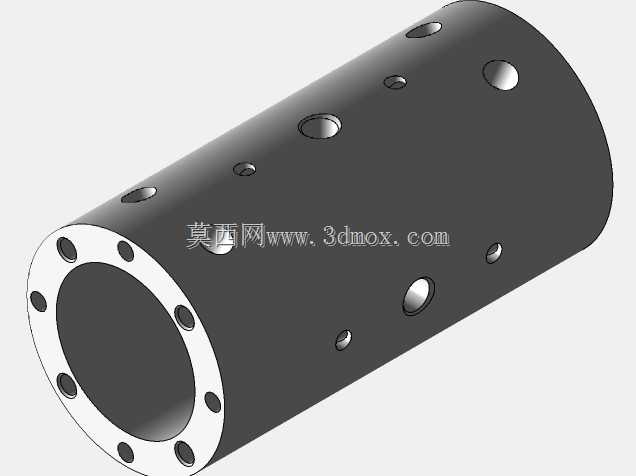

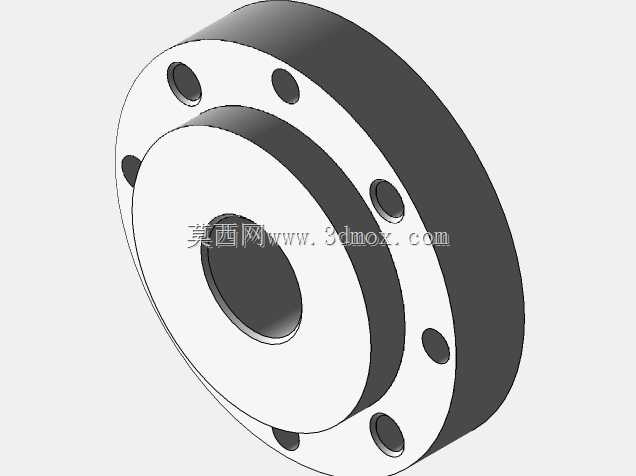

　　铜质管路负责将配气机构输出的高压蒸汽分别导入两个缸腔，同时将做功后的乏气引出，管路走向贴合缸体外壁布置，避免了突出结构带来的安装干涉问题。设计思路上，整体优先考虑实验场景下的拆装便利性，缸体端盖采用法兰式连接结构，密封槽直接集成在端盖与缸体的配合面上，装配时只需按对角顺序紧固端盖螺栓即可保证缸腔密封，无需额外加工密封安装位。配气接口的位置选择在缸体上部中后段，既避开了前端动力输出端的运动行程范围，也预留了管路连接的操作空间，在实验过程中更换进气管路、调整配气相位时，不需要拆解主体缸体结构。从安装边界来看，主体缸体的径向尺寸控制在适配常规实验台架的安装宽度范围内，两端支撑脚的孔位间距符合通用小型动力实验台的安装孔距标准，

　　整体轴向长度预留了动力输出端的连接余量，直线输出杆的伸出端没有多余的突出结构，可直接连接阻尼负载、位移传感器等实验采集设备。缸体下部预留了凝水排放接口位置，长时间实验运行产生的冷凝水可通过该接口直接排出，避免缸内积液影响做功效率。结构细节上，缸体外壁的接口位置都做了加厚处理，反复拆装管路时不会因为应力集中导致缸体壁面开裂，支撑脚与缸体采用一体化结构设计，相比焊接式支撑的抗振性能更好，在蒸汽机往复运行产生的持续振动下，不会出现支撑脚开焊、移位的问题。两个缸腔的配气相位通过外部管路的连接逻辑实现差相布置，保证两个缸的直线输出杆交替做功，输出的动力连续性优于单缸结构，实验过程中不需要额外加装飞轮储能结构即可获得平稳的往复动力输出。

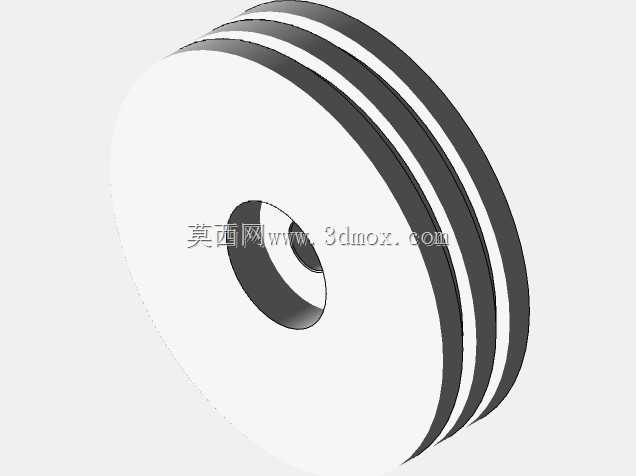

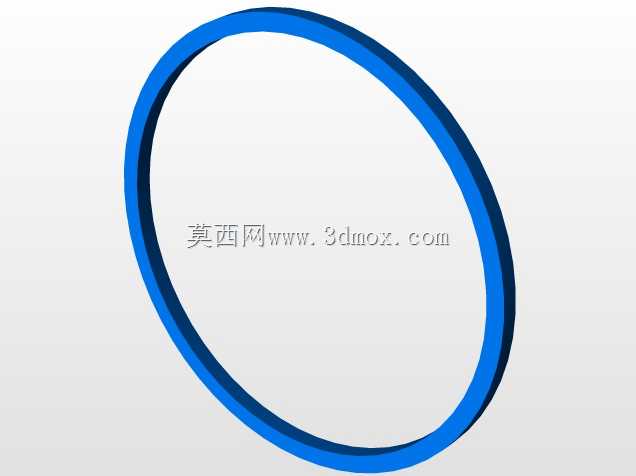

　　这套结构在建模时还原了实际加工的工艺细节，所有配合面都预留了合理的公差间隙，密封槽的尺寸适配常规的O型密封圈规格，加工时可直接按照三维模型的尺寸下料生产，不需要二次调整配合尺寸。对于教学实验场景来说，该结构的外露管路和接口都具备直观的展示性，学生可以清晰观察蒸汽的流向、缸体的运动逻辑，相比封闭外壳的蒸汽机模型，更适合作为原理演示的实体教具使用。
