卧式斯特林动力装置结构设计

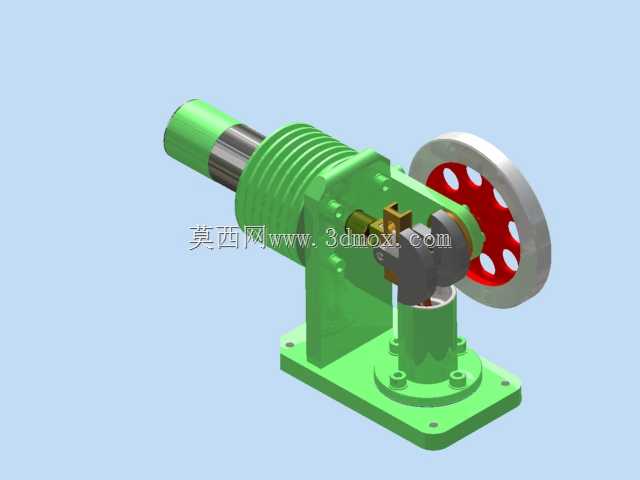

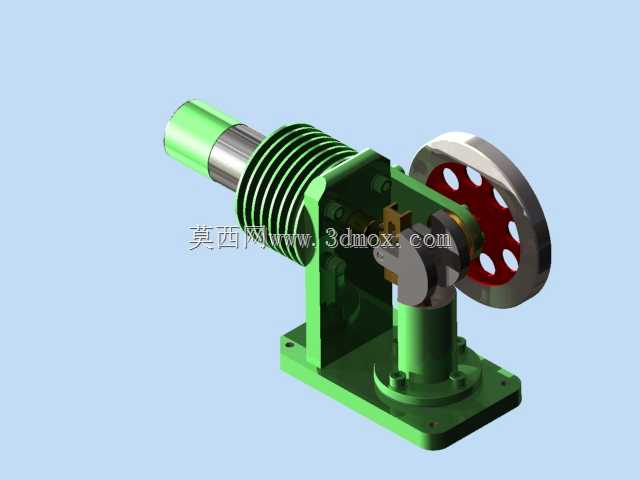

　　这套卧式斯特林动力装置的结构设计，首先要考虑的是教学演示与小型动力输出场景的适配需求，这类外燃式热机常被用于热能转换原理演示、小型科普教具制作，也可作为低功率动力源适配微型发电组件、小型驱动负载，相较于内燃机它对热源的适配性更广，只要能形成稳定冷热端温差即可运转，不管是明火加热还是工业余热、太阳能集热都能作为动力输入来源。从结构布局来看，采用卧式排布的核心目的是压缩整机竖直方向的安装高度，同时让动力输出轴的轴线与安装基座平面平行，方便直接对接后续的传动负载，不需要额外增加换向传动组件，减少动力传递过程中的损耗。整个装置的支撑结构采用一体式铸造风格的机座设计，机座底部预留了四个对称分布的安装沉孔，

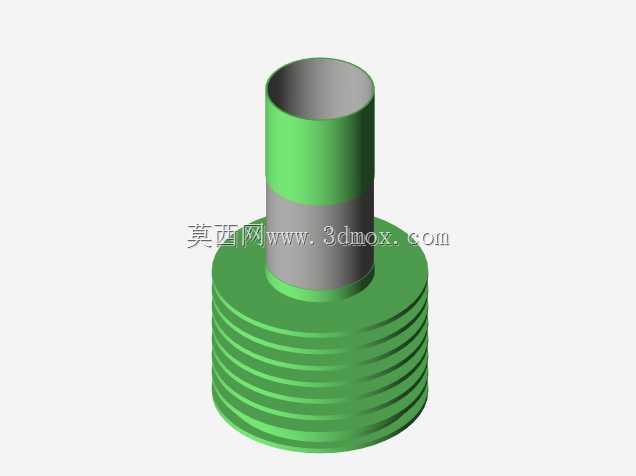

　　安装时可以通过螺栓直接固定在水平安装平台上，安装边界的长宽尺寸控制在适配常规实验台架的范围，不需要额外定制大型安装基座，机座上方的支撑筋板直接与动力缸、传动腔壳体做一体化连接，保证运转过程中曲柄连杆机构高速往复动作时的整体刚性，避免出现共振抖动的问题。热端缸体部分采用带散热鳍片的结构设计，鳍片沿缸体轴向均匀排布，主要作用是强化冷热端的温度梯度，保证置换器动作时工质能在冷热腔之间快速完成热交换，缸体与端盖的连接采用法兰螺栓紧固结构，密封面预留了密封件安装槽，能保证工质腔的气密性，避免工质泄漏影响运转效率。传动端的飞轮采用辐条式镂空结构，外圈设置厚重的轮缘来储存转动惯量，用来抵消曲柄连杆机构过上下止点时的动力波动，保证输出转速的平稳性，

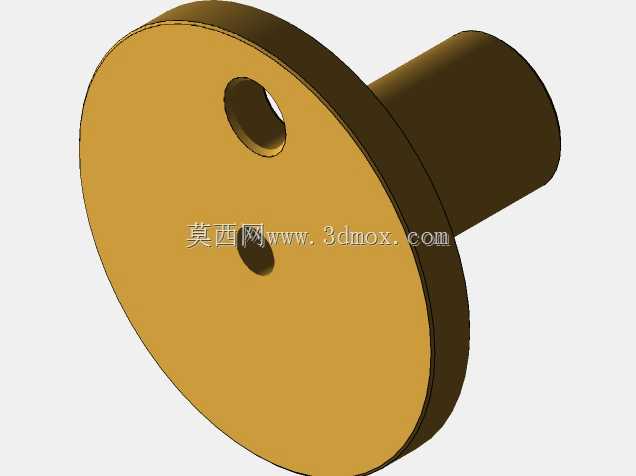

　　飞轮与曲柄轴采用键连接固定，装配时不需要复杂的定位工装就能保证同轴度要求。曲柄连杆机构的设计上，连杆两端分别连接置换器活塞杆与曲柄销，运动副位置预留了润滑脂存储槽，长时间运转时可以减少摩擦磨损，曲柄轴的支撑位置采用滑动轴承结构，直接集成在机座的传动腔侧壁上，减少了独立轴承座的零件数量，降低装配复杂度。设计过程中需要重点校核的是冷热端的间距匹配，要保证置换器在行程范围内能完全覆盖冷热腔的换热区域，同时活塞杆的运动轴线要与缸体内孔轴线保持严格同轴，避免往复动作时出现偏磨导致密封件快速失效。另外整个装置的外部管路、连接紧固件都做了避让设计，不会干涉飞轮、连杆的运动轨迹，装配时可以按照机座-传动组件-缸体组件-飞轮的顺序依次组装，

　　每个部件的定位基准都统一在机座的加工基准面上，能有效控制装配累积误差。从实际使用的角度出发，这套结构的维护门槛很低，日常只需要定期给运动副补充润滑脂、检查密封件的老化情况即可，不需要复杂的维护工具，不管是用于课堂上的热能转换原理演示，还是作为小型余热回收的动力验证平台，都能稳定完成对应的功能需求，卧式的布局也方便在台架上布置加热源、冷却组件，不需要额外抬高装置的安装高度，适配各类实验场景的安装空间要求。
