集成离心泵的卧式往复蒸汽动力装置

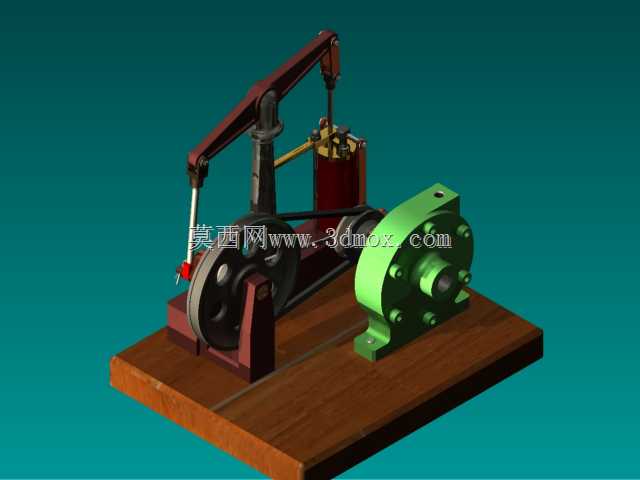

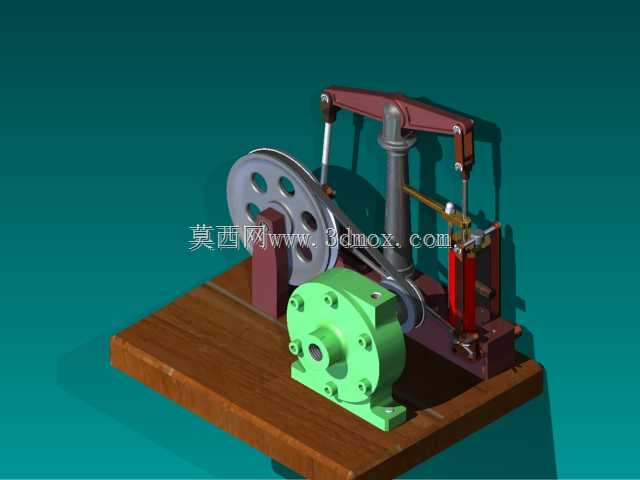

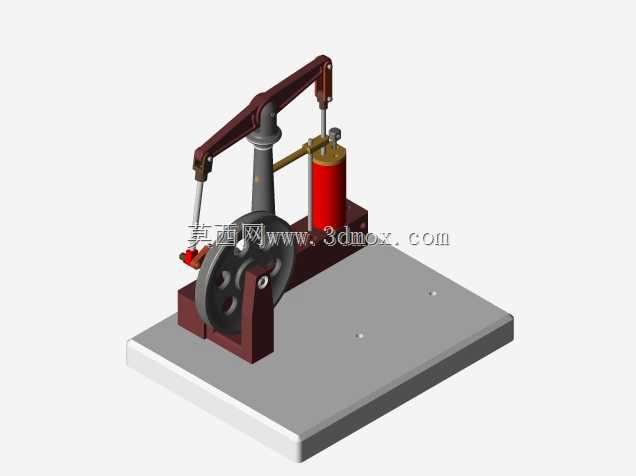

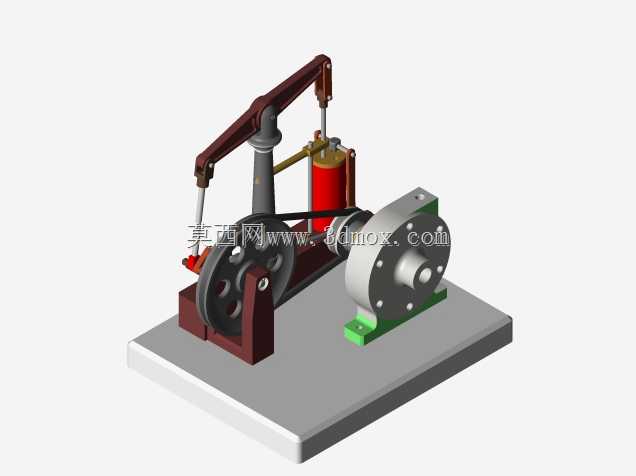

　　在小型工矿场站、早期工业动力配套以及教学演示场景中，这类集成离心泵的卧式蒸汽机曾承担着核心动力输出与流体输送的双重职能，它不需要依赖外接电力，仅通过蒸汽介质的能量转换即可同时完成动力做功与液体输送，在供电覆盖不足的野外作业点、小型灌区取水、厂区循环水补给等场景下有着不可替代的适配性。整套装置采用卧式布局设计，将蒸汽做功单元与离心泵单元共同固定在一体式实木基座上，基座的厚度与长宽尺寸经过配重核算，能够抵消往复机构运行时产生的周期性振动，避免运行过程中出现基座移位或者连接管路松脱的问题，安装时仅需要将基座水平放置在硬化地面上，完成蒸汽管路、进水出水法兰的对接即可投入使用，不需要额外浇筑复杂的设备基础，大幅降低了现场部署的工程量。

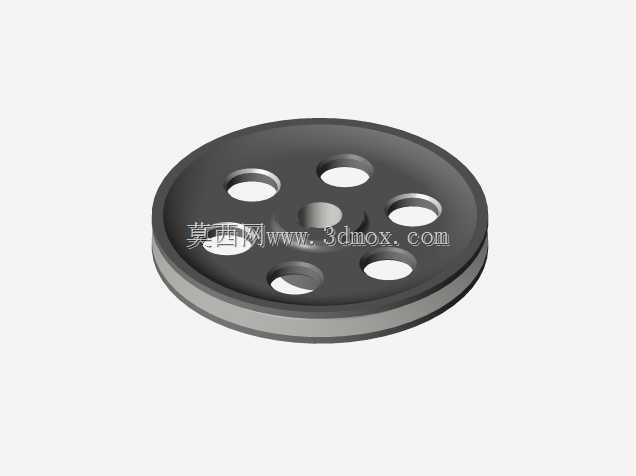

　　从功能逻辑上看，蒸汽进入汽缸后推动活塞做往复运动，通过曲柄连杆机构将直线往复动作转换为曲轴的旋转运动，曲轴的输出端一方面通过带轮传动结构连接离心泵的叶轮轴，直接驱动离心泵完成流体的增压输送，另一方面预留了额外的动力输出接口，可以根据现场需求连接小型发电机、磨盘或者其他轻载作业机具，实现一套动力源满足多类作业需求。设计过程中优先考虑了机构运行的可靠性，蒸汽分配阀采用外置式滑阀结构，拆解维护时不需要吊出整个汽缸总成，仅需要拆开阀室侧盖即可完成密封件更换与阀片间隙调整，连杆与曲轴的连接部位采用飞溅式润滑结构，在曲轴箱底部预置润滑油池，曲轴运转时带动连杆大头的甩油板将润滑油飞溅到各摩擦副表面，不需要额外配置强制润滑泵，减少了故障点。

　　离心泵单元与动力单元的传动比经过匹配核算，当蒸汽机达到额定运转转速时，离心泵的叶轮转速刚好落在高效运行区间，既不会因为转速过高导致叶轮气蚀加剧，也不会因为转速不足造成输出扬程、流量达不到设计要求，泵体的蜗壳流道采用等截面渐变设计，能够降低流体在泵壳内部的沿程阻力损失，提升流体输送效率。整套装置的外形轮廓规整，所有突出的操作部件比如蒸汽调节阀、飞轮、泵体排气阀都布置在基座的外侧操作面，操作人员站在机组侧面即可完成启停、转速调整、泵体排气等全部操作，不需要探身到运动部件上方，操作安全冗余充足。安装边界方面，机组两侧预留了不小于三百毫米的检修空间，蒸汽入口端预留了管路安装的操作距离，

　　离心泵的进出水口方向可以根据现场管路走向调整法兰安装角度，不需要对泵体主体结构进行改动。在建模过程中，所有运动部件的配合间隙都按照实际工程装配公差设置，活塞与汽缸壁的间隙、曲轴与轴瓦的配合公差、连杆大小头的铰接间隙都还原了真实设备的装配要求，基座上的固定螺栓孔位置、各部件的安装定位凸台都完全参照实物的装配关系制作，既可以用于机构运动原理的演示教学，也可以作为复古动力设备复刻、小型蒸汽动力装置改装的结构参考依据。这类集成式机组相比分体式的蒸汽机加离心泵组合，省去了中间的联轴器安装、同轴度找正环节，出厂时已经完成了传动机构的匹配调试，现场部署的难度大幅降低，同时整体结构更加紧凑，占用的厂房或者作业场地面积更小，在小功率动力需求场景下的适配性远高于分体式配套方案。
