折叠式便携角度测量量角器具结构设计

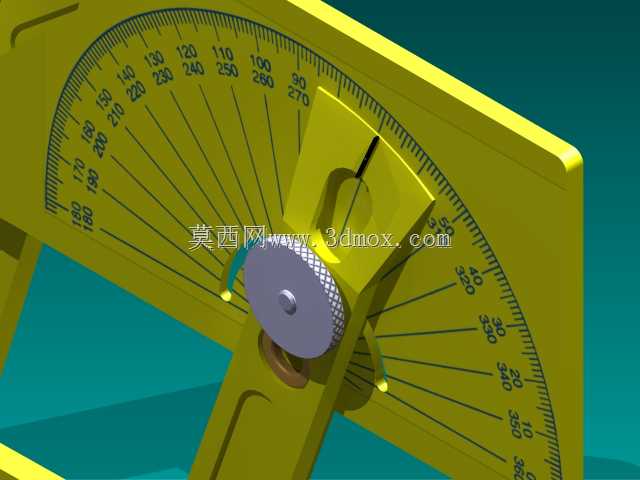

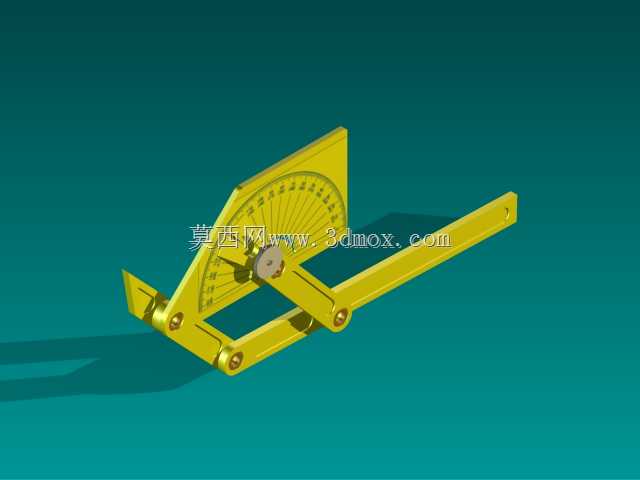

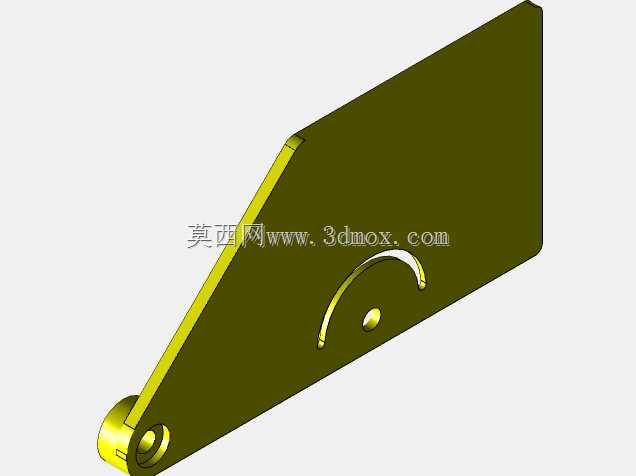

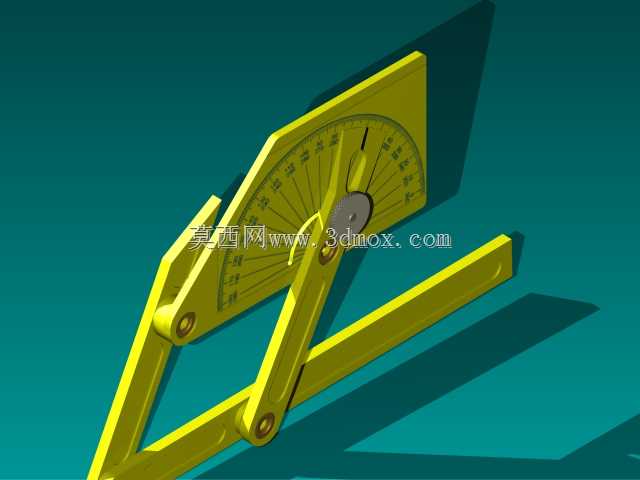

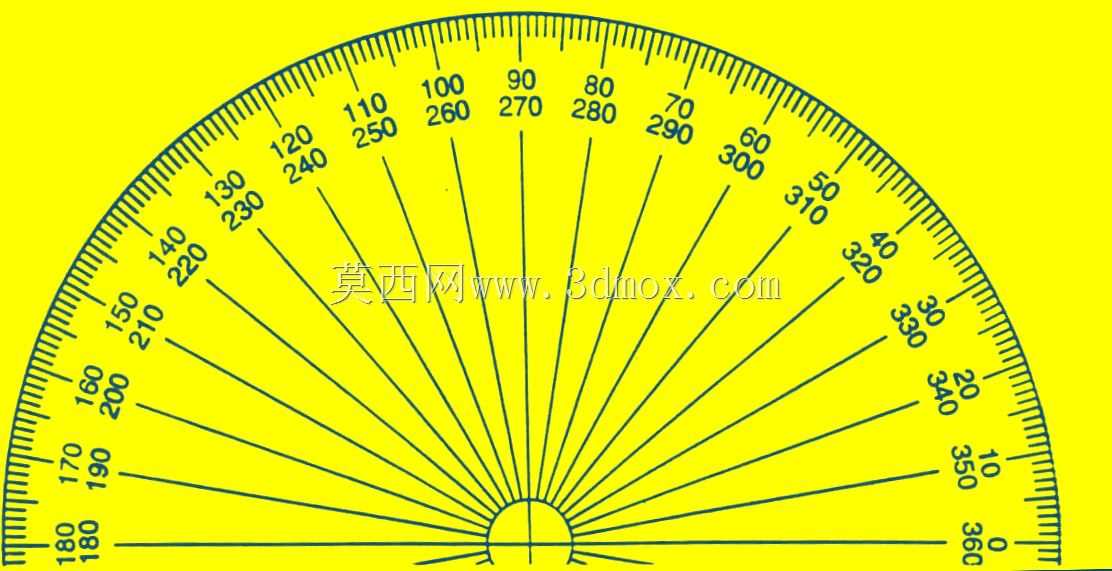

　　这款折叠式角度测量器具，核心应用场景覆盖机加工现场划线找正、钣金折弯角度校验、木工开料角度复核、教学实训角度演示等多个实操场景，不同于传统固定式半圆量角器，其采用多段铰接臂结构，能适配狭小空间内的角度测量需求，比如设备安装时相邻构件夹角检测、管路排布转角复核这类常规量角器难以伸入的作业位置，都能通过调整臂段姿态完成测量。从功能特性来看，其测量基准依托铰接点处的半圆刻度盘实现，刻度盘与其中一段测量臂刚性固定，另一段测量臂随铰接轴同步转动，指针与活动臂固连，可直接在刻度盘上读取两侧量臂之间的夹角数值，测量范围覆盖0到180度全区间，能满足绝大多数常规角度检测需求。设计思路上优先考虑便携性与操作便捷性，所有臂段均采用等宽扁平结构，

　　铰接轴处采用间隙配合的销轴连接，既保证臂段转动顺滑无卡滞，又能避免配合间隙过大导致的测量误差，臂段末端做圆弧倒角处理，避免现场使用时剐蹭操作人员或工件表面。外形尺寸方面，折叠状态下整体轮廓与普通直板尺接近，可直接放入工具兜或钳工工具盒内，展开后两段测量臂的有效测量长度可覆盖常规中小型工件的角度检测需求，刻度盘直径控制在合理范围，既保证刻度标注有足够空间实现1度的分度值精度，又不会因盘体过大影响狭小空间的使用适配性。安装边界上，该器具无需额外固定安装，属于手持便携类测量工具，使用时仅需将两段测量臂的测量面分别贴合待测夹角的两个基准面，待指针稳定后即可读取数值，铰接处的阻尼设计可保证调整到对应角度后臂段不会自行松脱，

　　方便单人操作时读取数值，无需额外辅助固定。结构细节上，所有铰接点的销轴端部做压铆处理，避免使用过程中销轴脱出，测量臂的测量面做平面度处理，保证与工件基准面贴合时无间隙，减少测量系统误差，刻度盘表面采用哑光处理，避免现场强光下反光导致读数困难，指针采用薄片式结构，尖端与刻度线保持极小间隙，既避免转动时剐蹭刻度盘表面，又能保证读数的对准精度。不同于数显角度尺需要供电、易受现场油污粉尘影响的问题，这款纯机械结构的量角器对使用环境无特殊要求，在机加工车间的切削液飞溅环境、钣金车间的粉尘环境、户外安装的露天环境下都能正常使用，无需日常维护，仅需长期使用后在铰接点处滴入少量润滑油保证转动顺滑即可。在实际使用中，针对一些深腔内部的夹角测量，

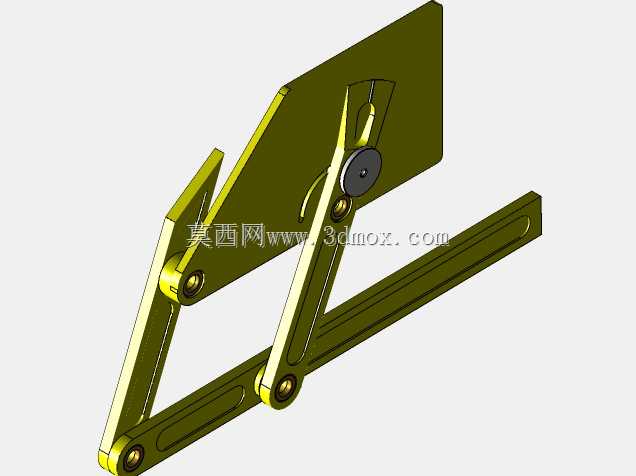

　　可将臂段调整为折线形态，将刻度盘置于腔体外，仅将测量臂前端伸入腔体内贴合基准面，同样能完成准确测量，这是传统固定式量角器无法实现的功能，臂段上的平直边还可临时作为直尺使用，完成短距离的长度测量，兼顾了多场景的使用需求。结构强度方面，整体采用硬质工程塑料或薄钢板加工，自重较轻，长时间手持操作不易产生疲劳，同时具备足够的刚性，测量时不会因臂段受力变形导致测量偏差，铰接点的抗扭强度经过校核，反复折叠转动不会出现松旷问题，长期使用仍能保持初始的配合精度。
