立式单缸蒸汽机教学演示结构模型

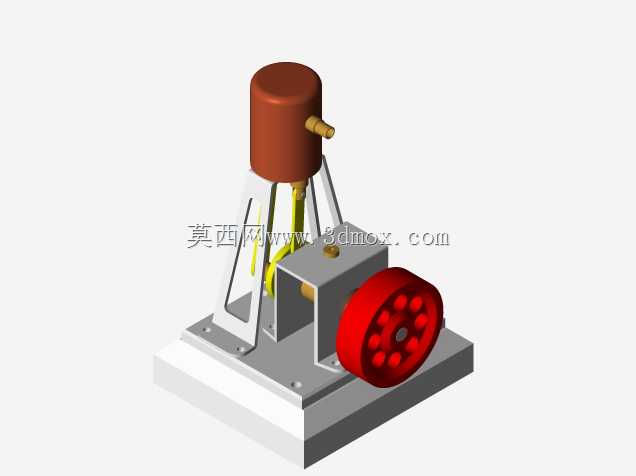

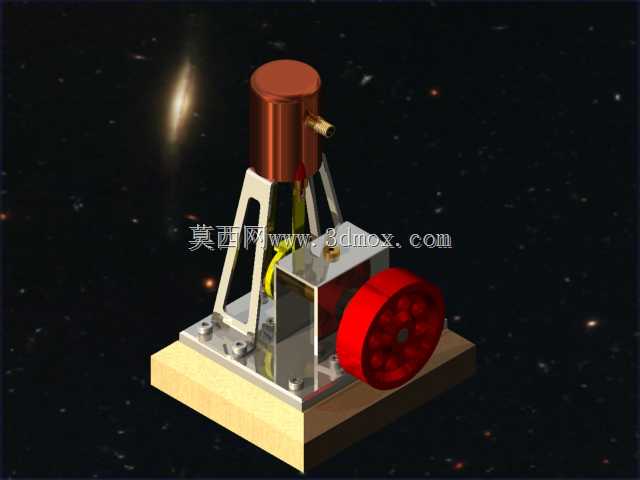

　　这套单缸立式蒸汽机结构，常被用于热能动力教学演示、复古动力装置复刻以及小型动力实验场景，能够直观展示外燃式动力设备的完整能量转换逻辑，帮助学习者理解蒸汽膨胀做功、曲柄滑块传动的核心机械原理，也可作为小型蒸汽动力爱好者的结构参考样件，适配低参数蒸汽工况下的动力输出演示需求。从功能特性来看，该结构完整覆盖了单缸蒸汽机的核心工作单元：上部立式布置的汽缸组件承担蒸汽膨胀做功的核心功能，侧部引出的管路用于蒸汽输入与乏汽排出，汽缸下方通过支架结构连接下部的传动箱体，内部集成活塞连杆、曲柄飞轮组件，将活塞的往复直线运动转换为飞轮的旋转运动，输出可利用的旋转扭矩；下部的木质安装基座承担整机的固定与减振作用，保证设备运行过程中的结构稳定性，

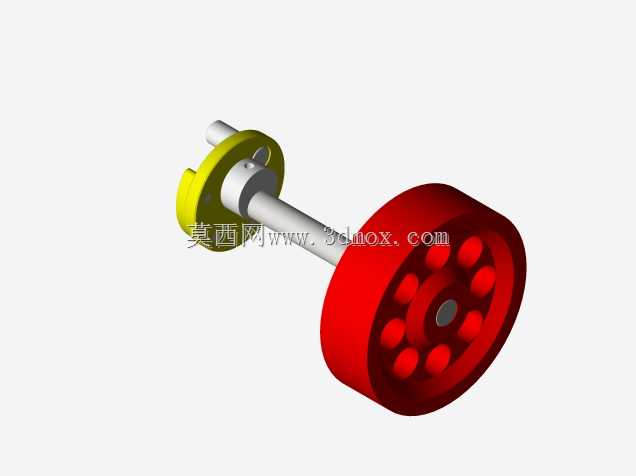

　　红色飞轮除了储能稳速的功能外，也能直观展示动力输出的运转状态。设计思路上，该结构优先考虑了教学场景下的直观展示需求，将核心运动部件做了外露式布局，没有设置全封闭的外罩，能够让观察者直接看到连杆传动、飞轮运转的全过程，降低原理理解的门槛；结构件选型上，支架采用三角支撑构型，在减少材料用量的同时保证足够的结构刚度，避免汽缸工作过程中出现晃动偏移，各连接位置采用标准紧固件装配，方便拆解与重组，适配教学场景下的拆装演示需求；汽缸与传动箱体的连接位置做了密封结构预留，能够满足低压蒸汽工况下的密封要求，减少演示过程中的蒸汽泄漏问题。从安装边界与尺寸适配来看，整机采用方形基座安装形式，基座的长宽尺寸能够覆盖上部所有结构件的投影范围，

　　安装时只需将基座固定在水平台面上即可完成整机定位，无需额外设计复杂的安装支架；整机的重心沿立式汽缸的轴线垂直落在基座中心区域，运转过程中不会出现偏载倾覆的问题，飞轮的旋转半径经过校核，运转时不会与支架、基座产生运动干涉，各运动部件的安全间隙预留充足，即使在演示过程中出现小幅振动，也不会发生部件碰撞的问题。在实际应用中，这类小型单缸蒸汽机结构除了教学演示用途外，也可作为小型蒸汽动力装置的原型参考，经过参数调整与材料升级后，可适配小型蒸汽船、复古动力模型的动力输出需求，其曲柄滑块传动的结构逻辑，也能为往复式动力设备的结构设计提供参考，帮助设计人员理解往复运动转旋转运动的布局要点、支撑结构的刚度设计方法以及运动部件的干涉校核思路。

　　建模过程中，各零件的装配关系完全按照实际蒸汽机的装配逻辑搭建，活塞与汽缸的配合间隙、连杆与曲柄销的转动间隙、飞轮与输出轴的同轴度要求都在模型中做了对应体现，能够直接用于生成工程图纸、指导实物加工制作，也可导入动力学仿真软件，模拟蒸汽压力作用下的整机运转状态，验证不同蒸汽参数下的动力输出特性与运动平稳性。
