格兰富谐波传动装置结构设计

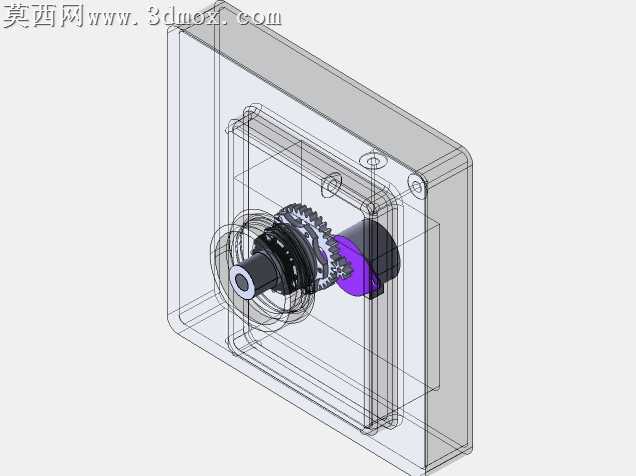

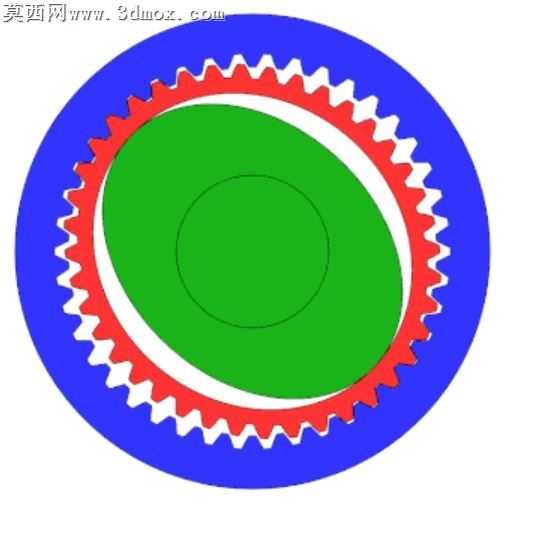

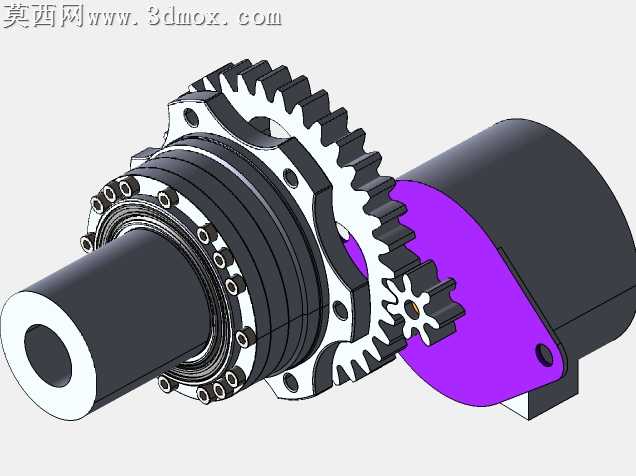

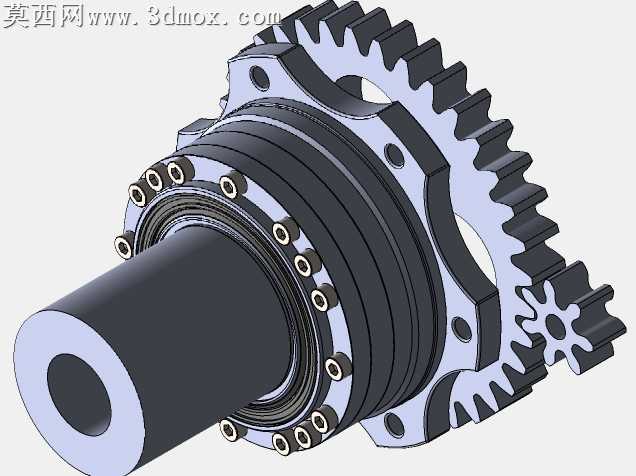

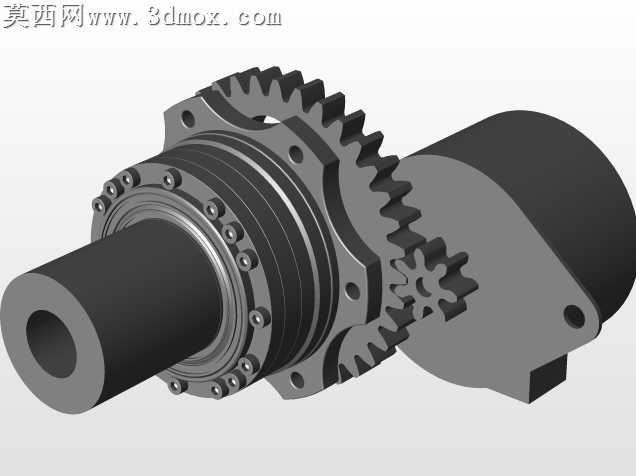

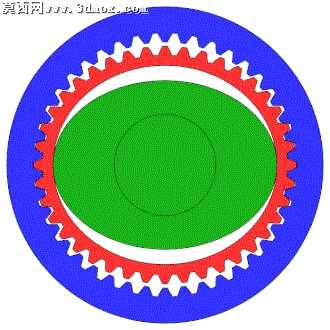

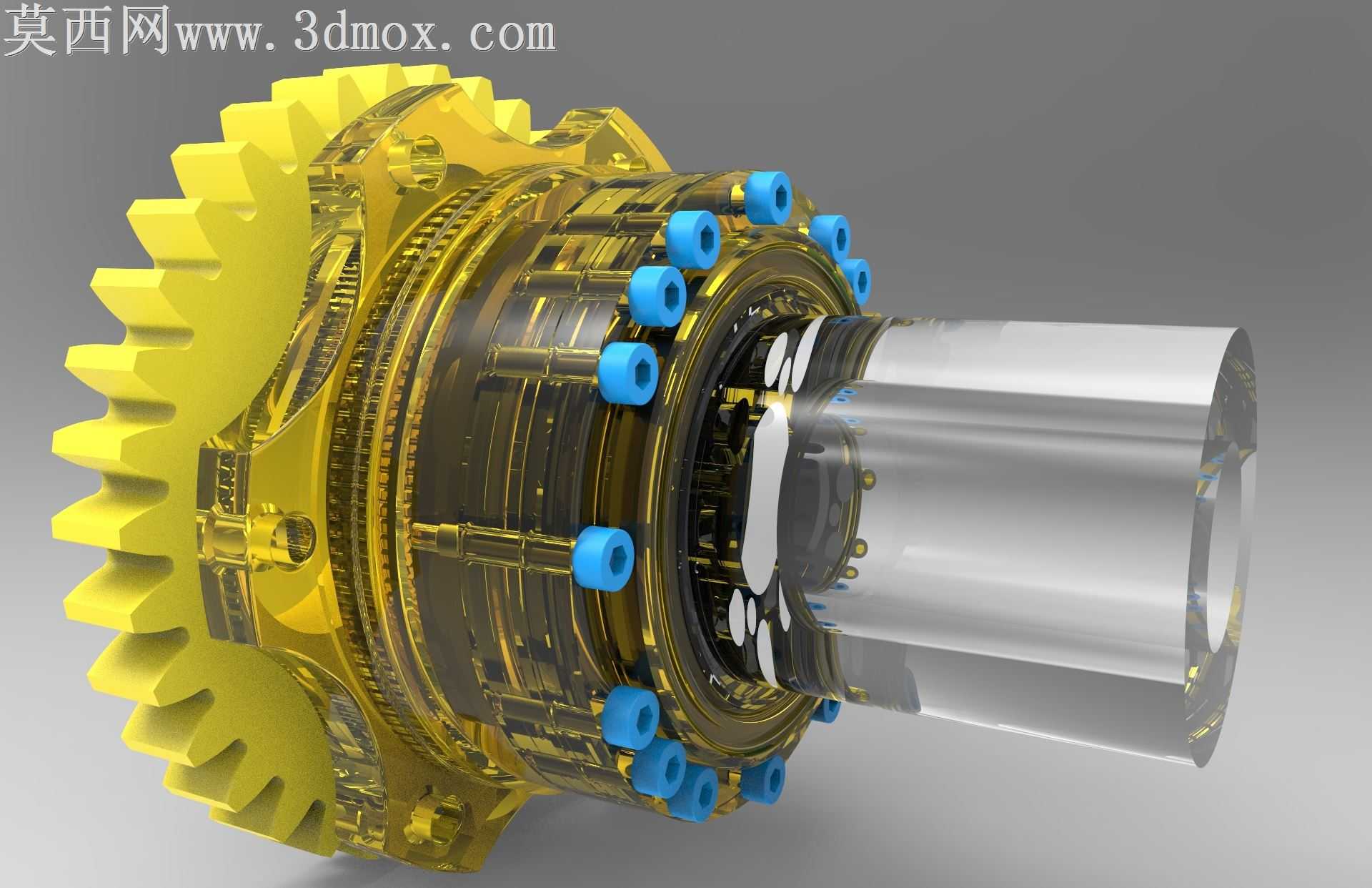

本作品为谐波传动结构三维建模作品，整体采用参数化建模思路完成全结构搭建，建模过程中严格遵循机械传动设计的公差配合要求，对每一处装配结构都做了贴合实际生产的尺寸约束。首先完成核心传动部件的建模：外侧大直径正齿轮采用渐开线齿形参数绘制，齿面做了符合啮合要求的过渡圆角处理，避免应力集中；柔轮部分采用薄壁环形结构设计，建模时还原了谐波传动特有的柔性变形特征，轮齿排布与刚轮完全匹配，保证传动过程中的啮合精度。刚轮与输出轴部分采用一体化同轴结构设计，输出轴做了空心轴结构处理，可适配穿线等实际使用需求，轴身表面做了金属镀铬质感的材质设置，还原金属加工后的高光镜面效果。周向均匀排布的蓝色连接螺栓采用单独建模，每个螺栓都添加了对应的安装孔位约束，还原实际装配时的紧固件排布逻辑，螺栓材质设置为工程塑料质感，与金属主体形成明确的材质区分。内部的交叉滚子轴承、柔性保持架等细节结构均做了完整还原，没有做简化省略处理，可清晰观察到谐波传动的三层核心结构：波发生器、柔轮、刚轮的配合关系。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮齿轮啮合区域，辅光源补全内部结构的暗部细节，轮廓光勾勒输出轴的金属边缘，背景采用中性灰色渐变，突出传动装置本身的结构层次。材质设置上，主体金属部件区分了不同的表面处理工艺：齿轮部分采用氮化处理的暗金色金属材质，表面带有细微的磨砂质感，输出轴采用抛光不锈钢材质，带有清晰的环境反射，紧固件采用蓝色哑光工程塑料材质，内部密封件采用半透明橡胶材质，不同材质的区分让整体结构的层级关系一目了然。设计上采用1:100的谐波传动比搭配1:5的正齿轮传动比组合，相比传统蜗轮加多级正齿轮的传动方案，传动效率有明显提升；同时预留了装配调整空间，既可以采用3个正齿轮替代原有2个正齿轮的方案，从顶部开设安装孔完成装配，也可以通过增大两个正齿轮的尺寸，切断直齿轮允许螺栓穿过的位置完成安装，适配不同的装配场景需求。整个模型的装配约束完全符合实际机械装配逻辑，不存在干涉问题，可直接用于传动原理演示、结构参考以及后续的工程图导出工作。
