家用便携卡扣式净水滤水结构设计

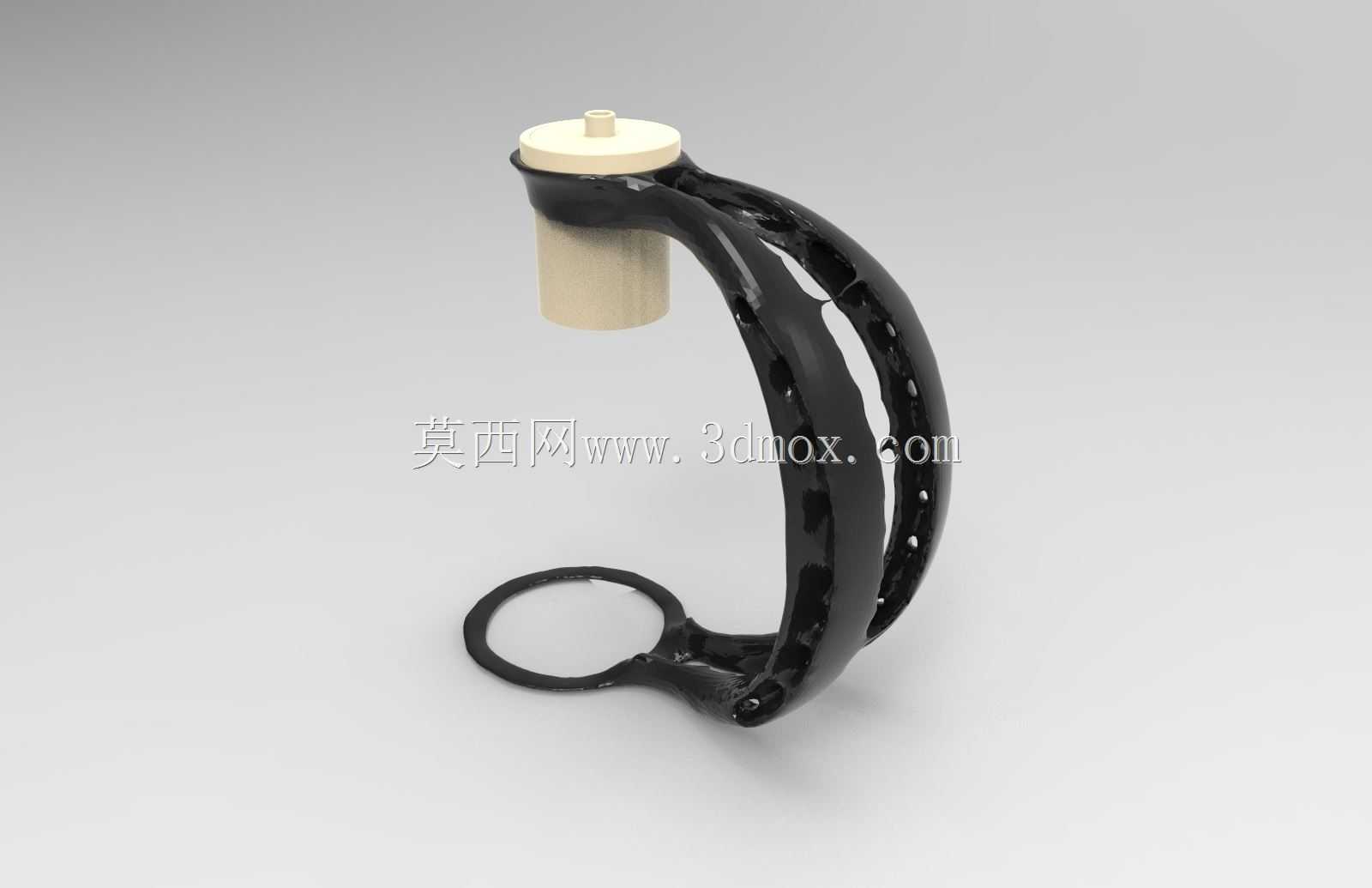

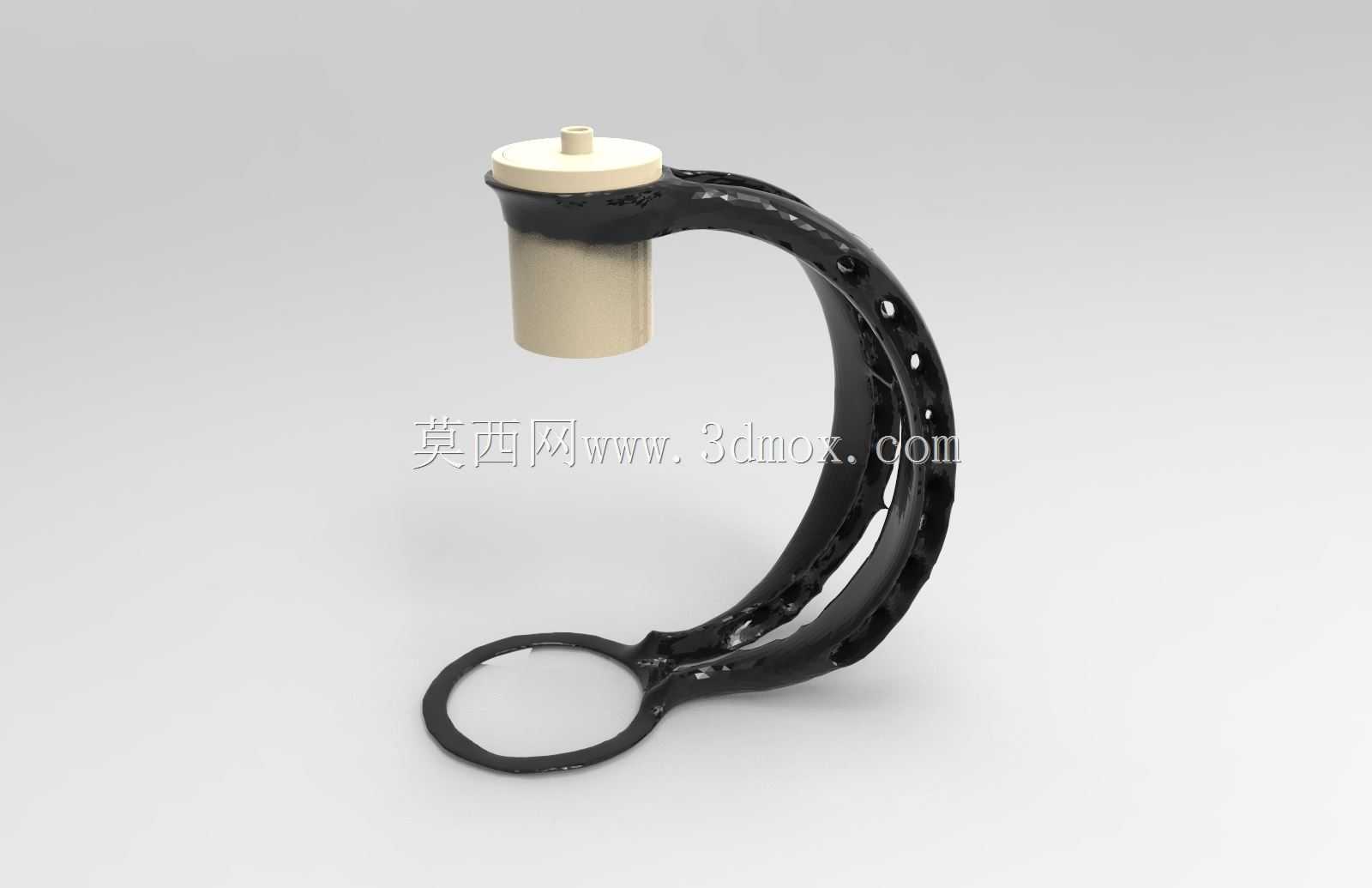

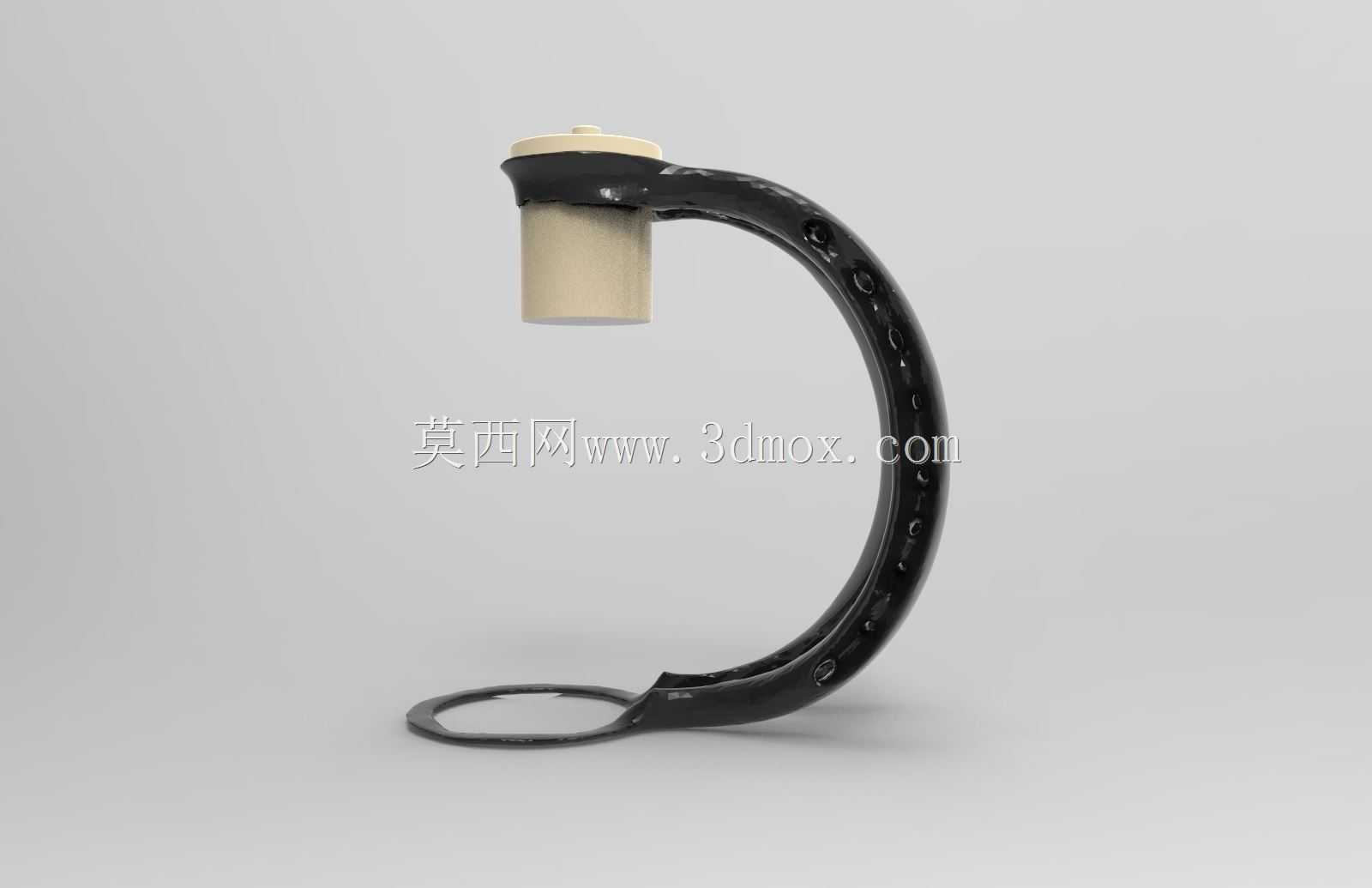

　　这套滤水结构主要面向户外临时取水、小户型临时净水、租房场景简易净水需求，也可适配小型应急供水场景的末端净水环节，无需复杂管路预埋，依靠自身卡扣结构即可完成在常规圆管类出水端的固定，适配多数常见家用水龙头、户外取水软管的出水端口尺寸。整个结构分为外置固定支架与内置滤芯组件两个核心部分，滤芯主体为圆筒形结构，顶部设置标准水管接头，可直接对接常规内径的输水软管，底部均匀排布细密出水小孔，保证过滤后的水流均匀流出，不会出现偏流、溢水问题。滤芯内部填充可更换的活性炭颗粒，填充腔的上下两端均设置限位挡筋，避免活性炭颗粒随水流冲出，同时预留足够的过水间隙，保证水流通过时的压损控制在合理范围，不会出现出水过慢影响正常使用的问题。

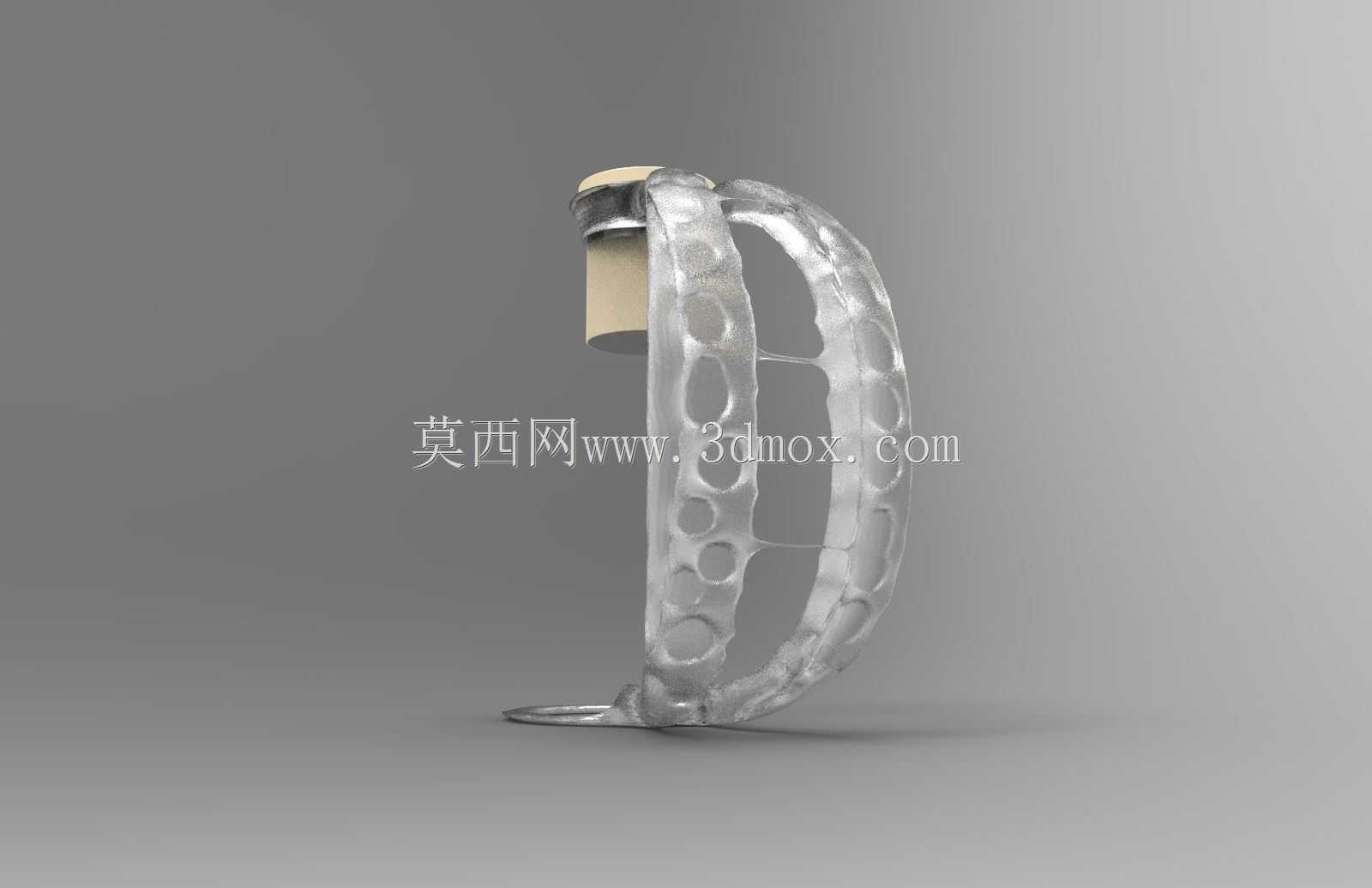

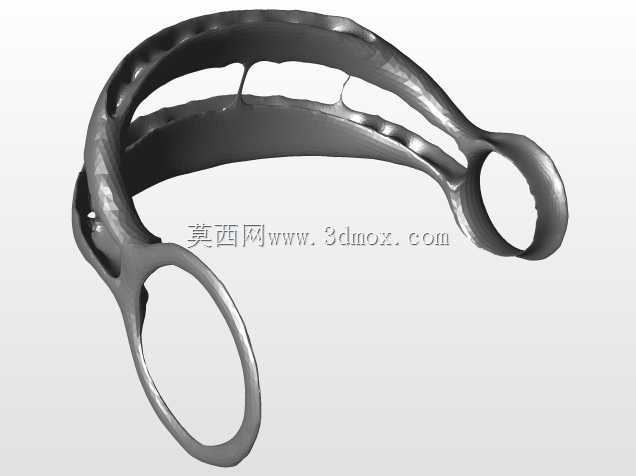

　　固定支架采用弧形镂空结构设计，镂空区域一方面可以降低整体结构重量，另一方面可以直观观察滤芯的使用状态，当活性炭吸附饱和出现颜色变化时，无需拆解结构即可快速判断更换时机。支架下端设置环形卡扣，卡扣内径匹配常规水龙头出水端的外径尺寸，卡扣内侧预留软胶垫安装槽，安装后可依靠软胶垫的形变填充间隙，既可以避免硬接触刮伤水龙头表面镀层，也可以提升固定摩擦力，防止通水过程中水压波动导致结构脱落。支架上端设置滤芯承托位，承托位与滤芯外壳之间采用插拔式配合，配合面设置定位凸点，安装时对准凸点卡入即可完成固定，更换滤芯时只需向上拔出旧滤芯，插入新滤芯即可完成更换，无需额外工具，普通用户无需专业培训即可操作。从设计迭代角度看，

　　采用ABS材质注塑生产的版本相比最初的实心结构版本，整体重量降低了七成左右，同时结构强度依然可以满足1.5倍额定水压下的使用需求，不会出现开裂、变形问题。打印生产时可选择侧向摆放的打印方向，该摆放方式下支架的弧形受力筋与打印层理方向一致，可大幅提升结构的抗弯折强度，避免安装时卡扣受力断裂。滤芯的顶部接头采用通用尺寸设计，除了配套的支架使用外，也可单独对接软管作为 inline 式过滤芯使用，适配更多DIY净水场景。安装边界方面，整套结构安装后横向突出尺寸不超过120mm，不会遮挡水槽周边的操作空间，纵向总高度控制在180mm以内，适配多数常规厨房水龙头下方的空间尺寸，不会出现安装后碰到水槽盆体的问题。过水性能上，

　　在常规市政自来水水压下，每分钟出水量可达到6L以上，完全满足日常洗手、洗菜、饮用水接取的流量需求，不会出现明显的水流迟滞。滤芯的活性炭填充量经过测算，在常规市政自来水水质下，有效过滤寿命可达到300L左右，满足单人1-2个月的日常使用需求。支架的镂空结构同时兼顾了排水功能，日常使用时溅落到支架上的水可以顺着镂空筋条流走，不会在支架表面积留形成水垢，日常清洁只需用湿布擦拭即可，无需复杂的拆解清洗。结构的所有棱角位置均做了R2以上的圆角处理，没有尖锐毛刺，安装和更换滤芯时不会划伤手部，符合家用涉水产品的安全设计要求。
