波纹屋顶安装式太阳能LED照明装置设计

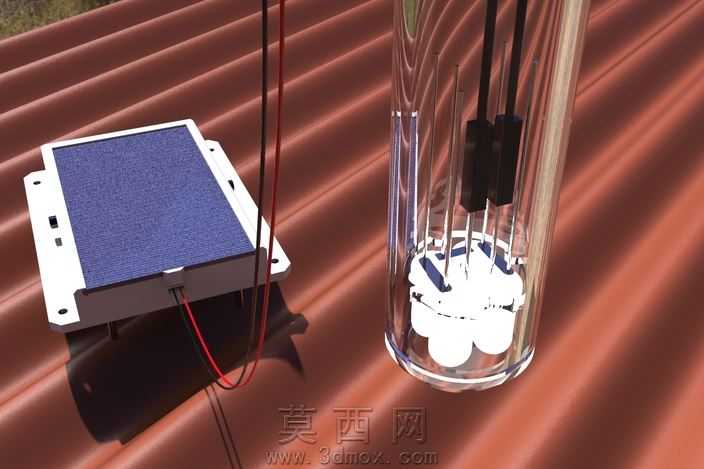

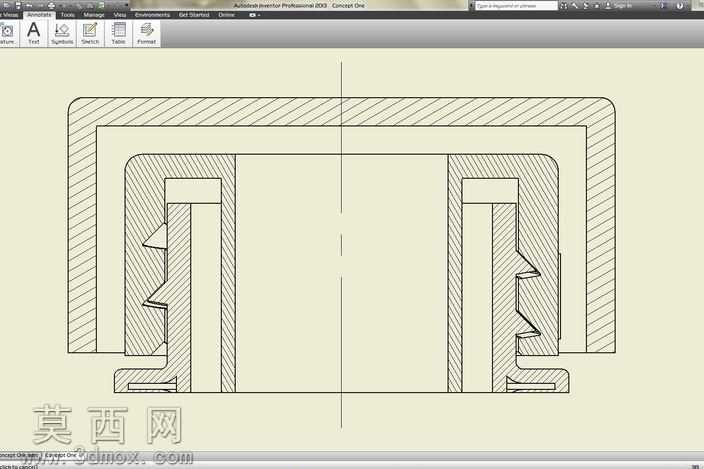

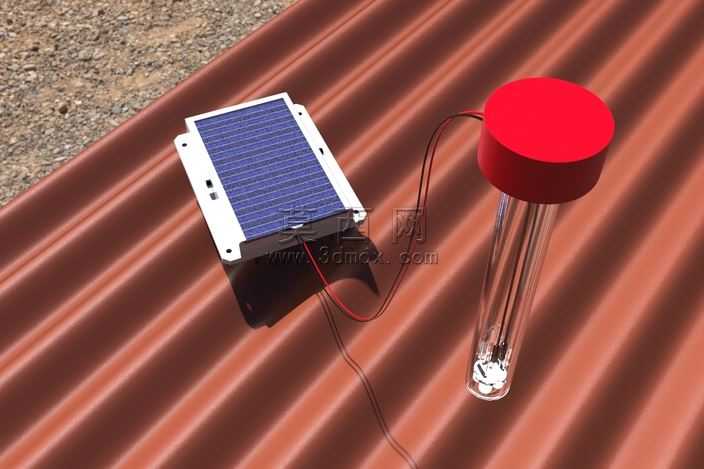

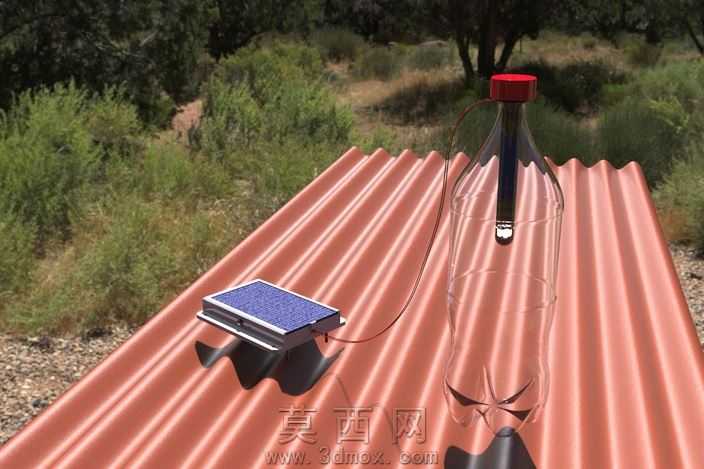

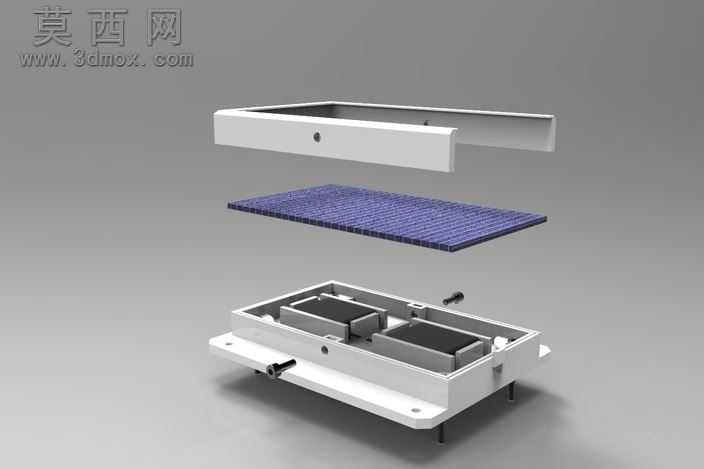

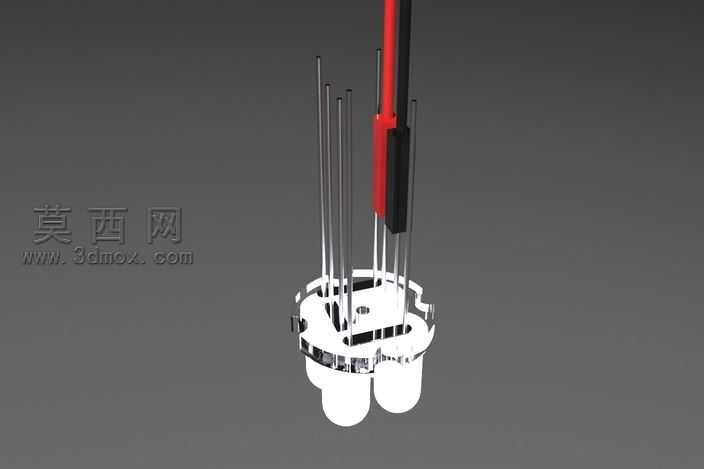

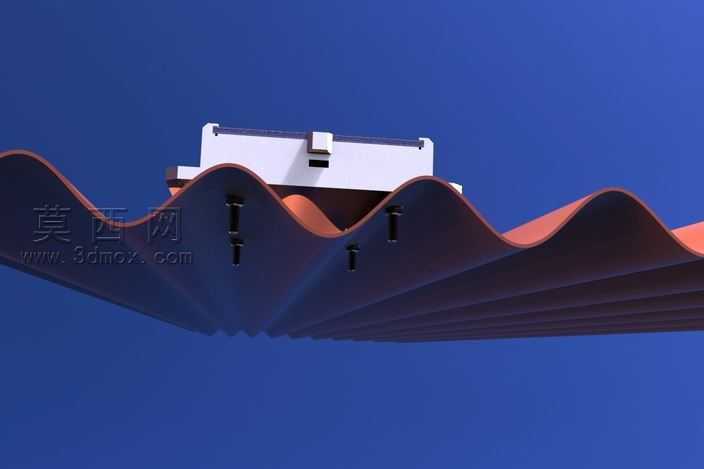

本作品为适配波纹金属屋顶安装的太阳能LED照明装置，整体通过三维建模软件完成全参数化结构设计，建模过程中针对波纹屋顶的起伏轮廓做了安装基准的适配优化，确保装置可直接贴合瓦楞坡面完成固定，无需额外改造屋面结构。建模阶段首先完成光伏面板承载框架的结构绘制，框架采用带安装耳的一体式结构，四个角位预留标准螺丝过孔，可直接通过自攻螺丝固定在波纹屋顶的波峰位置，框架与光伏板的接触位置预留密封胶槽，建模时同步做了安装间隙的公差匹配，避免户外使用时出现渗水问题。装置的发光单元采用透明密封套管结构，建模时还原了套管内部的LED灯珠排布、导线走线结构以及底部配重底座，套管顶部设计了快拆式端盖，端盖与套管主体采用卡扣配合结构，方便后期更换内部灯珠与检修线路，套管与光伏面板之间采用防水接线端子连接，建模时还原了端子的插拔结构与密封胶圈细节。材质渲染阶段，光伏面板表面做了深蓝色多晶硅电池片的纹理材质，边缘框架做了白色耐候工程塑料的哑光质感，透明套管采用高透光亚克力材质，渲染时调整了折射与反射参数，还原透明材质的通透质感，内部LED灯珠做了乳白色柔光罩的半透明材质，导线分别做了红黑两色的绝缘皮材质区分，安装底座做了黑色耐候橡胶的防滑纹理材质，整体渲染场景模拟户外屋顶的自然光光照效果，还原装置在实际安装场景下的视觉表现。设计思路上充分考虑户外使用的环境需求，光伏面板与套管之间预留1毫米通风间隙，避免夏季高温时光伏板热量传导至套管内部加速电子元件老化，套管内部预留足够的走线空间，导线沿套管内壁排布避免遮挡灯珠出光，整体结构无突出尖锐棱角，所有外露边角均做了圆角处理，降低安装过程中的划伤风险，同时装置整体重量控制在合理范围，不会对波纹屋顶造成额外的承重负担，适配绝大多数民用波纹金属屋面的安装使用需求。
