银石赛道CFP51硬盘存储散热模块

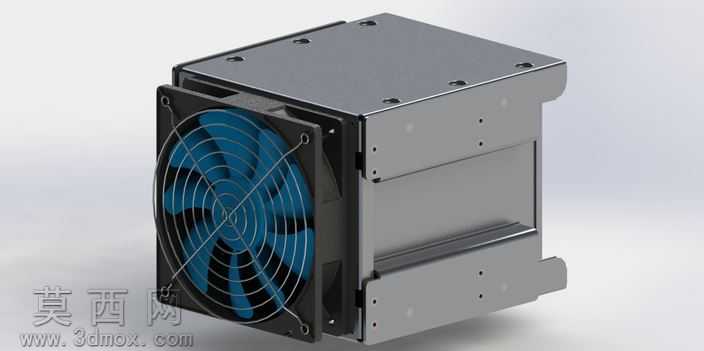

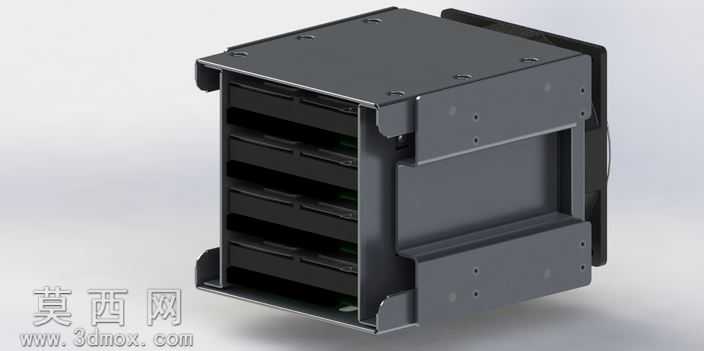

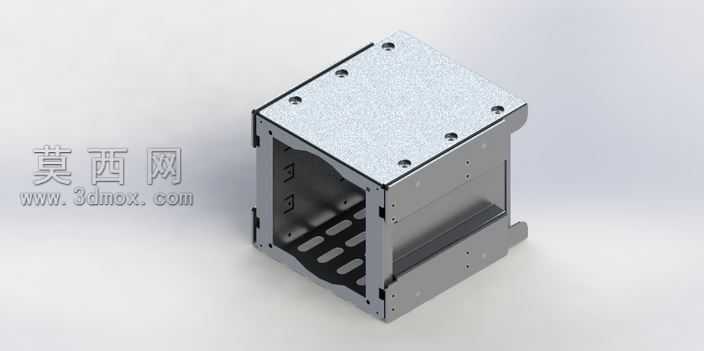

本模型为适配3前海湾4x3.5英寸驱动器规格的硬盘存储散热模块，采用三维建模软件完成全参数化结构搭建，完整还原了银石赛道CFP51无前置塑料版本的钣金主体与散热组件结构。建模过程中首先依据公开的产品尺寸参数搭建基准坐标系，对钣金主体的折弯结构、安装孔位、导轨卡槽进行精准绘制，每一处螺丝孔位的孔径、孔距都严格参照实物比例设置，钣金件的折弯圆角、板材厚度均按照实际冲压工艺参数设定，确保模型可直接用于钣金加工的工艺参考。散热风扇组件单独进行模块化建模，扇叶的曲面弧度、扇框的卡扣结构、防护网的格栅排布都做了精细化还原，扇叶部分通过曲面放样命令生成流畅的弧面结构，还原真实风扇的气动外形特征。材质渲染阶段，钣金主体采用磨砂金属材质，调整金属粗糙度与反射参数还原冷轧钢板的哑光金属质感，边缘做轻微的倒角高光处理体现钣金冲压后的工艺细节；风扇扇叶采用半透明哑光蓝色塑料材质，添加细微的颗粒质感还原工程塑料的真实触感，扇框部分采用黑色哑光硬质塑料材质，与蓝色扇叶形成清晰的视觉区分。结构设计上，模块采用分层式布局，钣金外壳预留多组硬盘安装位，侧边的导轨结构用于机箱内的滑动安装，前端的散热风扇直吹硬盘安装区域形成贯通式散热风道，外壳上的多组固定孔位兼顾硬盘固定与模块整体装机固定需求，无前置塑料的设计最大化开放进风面积，提升散热效率。建模过程中对各部件的装配关系做了严格的干涉检查，确保风扇与钣金外壳、硬盘安装位之间无结构冲突，各卡扣、螺丝连接位的配合公差符合机械装配的常规标准，整体模型结构完整，细节还原度高，可用于电脑硬件改装、机箱散热结构设计的参考，也可作为钣金结构建模的教学案例使用。
