双链轮滚子链链传动机构三维设计

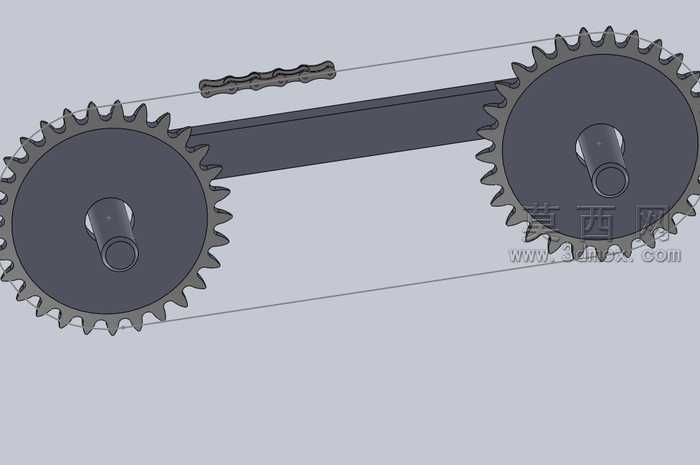

本作品为双链轮搭配滚子链组成的链传动三维模型，建模过程严格遵循机械设计标准中链传动的参数规范，首先完成两个相同规格链轮的参数化建模：精准绘制链轮齿形轮廓，按照滚子链链轮的齿槽形状、齿顶圆、齿根圆尺寸要求完成齿部特征创建，同步完成链轮轮毂、中心轴孔的结构设计，保证链轮的齿距、齿厚、齿形角等参数完全匹配配套滚子链的啮合要求，避免传动过程中出现卡滞、跳齿问题。随后完成滚子链的建模，按照选用链条的节距、滚子直径、内链节外链节尺寸，创建单节链节的完整结构，包含内外链板、销轴、滚子、套筒等细节零件，再通过阵列配合完成整段链条的装配，将链条与两个链轮完成啮合装配，调整两个链轮的中心距，保证链条张紧度处于合理区间，还原链传动的真实装配状态。材质配置上，链轮与链条零件均赋予金属钢材材质，调整材质的粗糙度、金属度参数，模拟经过机加工的金属零件表面质感，添加轻微的倒角与边缘圆角，还原真实机械零件的加工细节，避免模型棱角过于生硬。渲染阶段采用柔和的工业产品展示布光，主光源从斜上方投射，搭配辅助补光消除模型暗部死黑，清晰展现链轮齿形与链条链节的啮合结构，背景选用浅灰色纯色背景，突出传动机构本身的结构特征。设计过程中重点还原链传动的结构逻辑：两个链轮平行布置，链条环绕在两个链轮外侧，依靠链节与链轮轮齿的啮合传递运动与动力，模型完整保留了链传动无弹性滑动、打滑、平均传动比准确的结构基础，可用于机械原理教学演示、传动方案选型展示、相关设备传动结构设计参考，能直观展现链传动的组成部件与装配关系，帮助理解链传动的工作原理与结构特点。
