中世纪风格奎利昂防身匕首结构设计

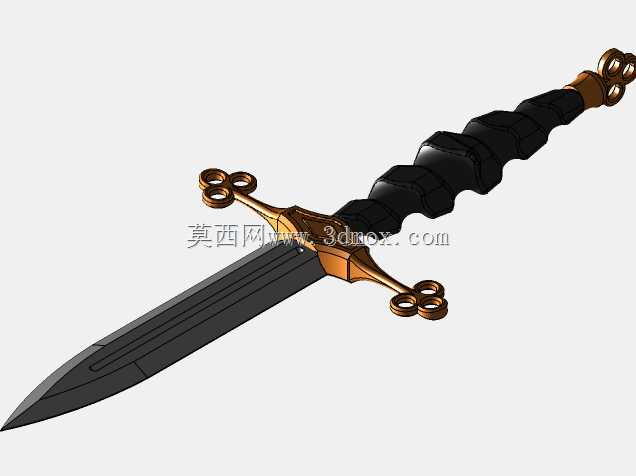

　　这款冷兵器类手持器具的结构设计，核心围绕握持稳定性、刃部受力合理性与装饰性配重平衡展开，整体采用分体式组装结构，适配小批量个性化定制的加工场景，可用于文创影视道具制作、历史兵器复原展示、个人收藏把玩等多个领域，也可作为户外应急防身器具的结构参考原型。设计过程中首先参考了中世纪晚期同类手持兵器的结构比例，将刃部、护手、握柄三个核心部件做了拆分式的结构设计，每个部件都预留了对应的装配限位结构，无需额外粘接辅助即可完成拼接组装，适配增材制造的加工特性，打印完成后仅需简单去除支撑即可完成装配。刃部采用对称式双血槽结构设计，刃尖做了收窄强化处理，整体刃长控制在120mm左右，最宽处位于刃根位置，宽度为28mm，

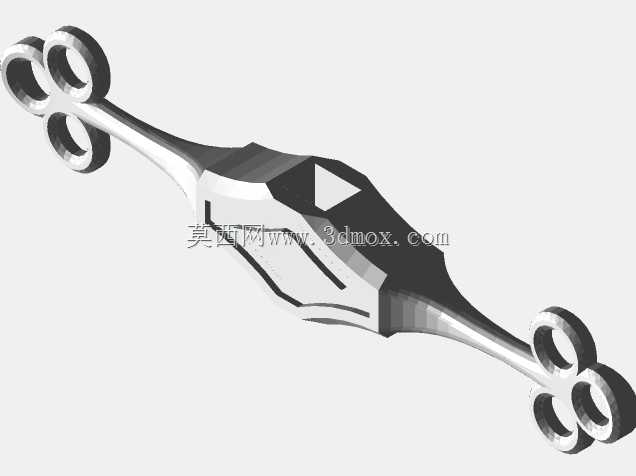

　　厚度从刃根的4mm向刃尖逐步收窄至0.8mm，血槽深度控制在1.2mm，既可以减轻刃部整体重量，也能在穿刺过程中减少接触阻力，同时提升刃部的结构抗弯折性能，避免侧向受力时出现刃部断裂的问题。刃根位置设计了方形的装配定位榫，尺寸为8mm*8mm，长度10mm，可直接插入握柄内部的对应定位孔中，装配后不会出现周向转动的问题。护手部分也就是奎利昂结构，采用对称式双延伸臂设计，整体横向跨度为140mm，延伸臂末端做了三圆环的装饰性结构，每个圆环内径为6mm，既可以作为装饰元素还原中世纪兵器的风格特征，也可以穿系挂绳方便携带，同时延伸臂的重量经过配重计算，整体重量为18g，刚好平衡刃部前端的重量，让整把匕首的重心落在握柄前端10mm的位置，

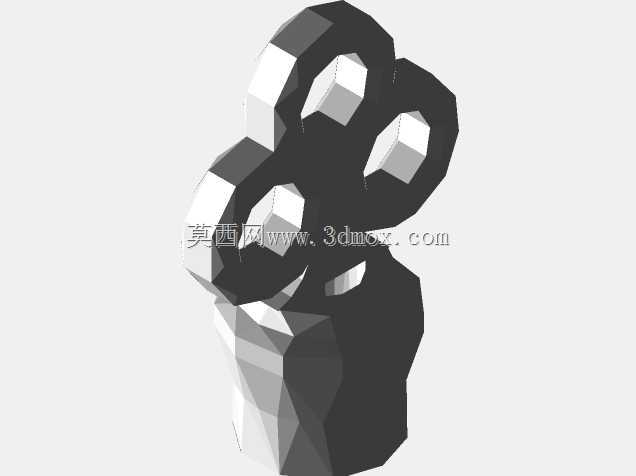

　　握持时不会出现头重脚轻的问题，长时间握持也不易产生疲劳感。护手中心位置设计了与刃根定位榫匹配的方形通孔，装配时刃根从护手中心穿过，护手与握柄的贴合面做了0.2mm的定位止口，装配后贴合面无明显缝隙。握柄部分采用分段式凹凸纹理设计，整体长度为100mm，握持段的直径从两端的22mm向中间收窄至18mm，表面的菱形凹凸纹理深度为1.5mm，可提升握持时的摩擦力，即使手部出汗或者沾有水渍也不会出现打滑的问题，握柄内部为中空结构，既可以减轻整体重量，也可以预留空间存放小型应急物品，握柄顶端同样设计了三圆环装饰结构，与护手末端的圆环形成视觉呼应，顶端的圆环内径为8mm，可穿入伞绳作为腕带使用，防止使用过程中器具脱手。

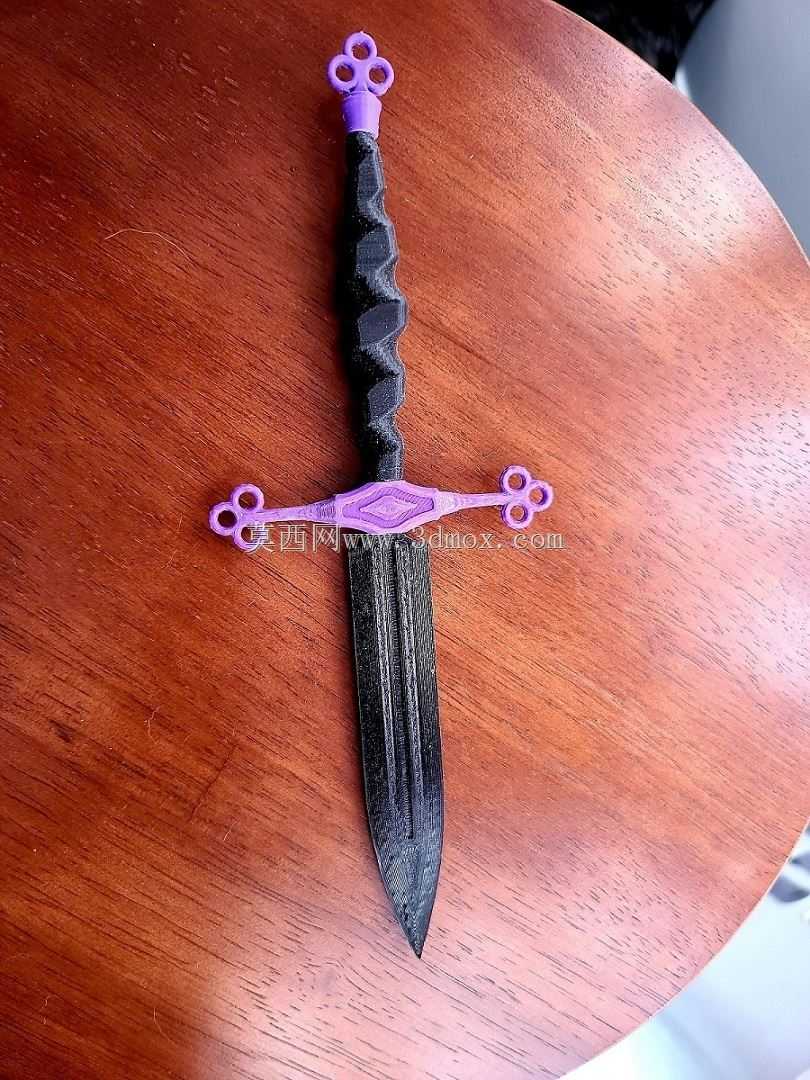

　　握柄与刃根的装配采用过盈配合设计，定位孔的尺寸比刃根定位榫小0.1mm，装配时施加轻微压力即可完成固定，无需额外紧固件。整体装配完成后总长度为235mm，总重量控制在85g左右，握持手感扎实，结构强度满足日常把玩、道具展示的使用需求，若采用高强度工程材料加工，也可满足户外应急使用的强度要求。设计过程中针对增材制造的工艺特性做了专门的结构优化，所有悬空位置的倾斜角度都大于45度，打印时无需添加过多支撑，支撑去除后表面处理工作量小，各个部件的壁厚都控制在2mm以上，避免打印过程中出现壁厚不足导致的部件变形问题，装配公差经过反复调整，既不会出现装配过松容易脱落的问题，也不会出现公差过小无法组装的情况。从实际使用场景来看，这款结构既可以作为历史兵器复原的参考模型，用于博物馆展陈、影视道具制作，也可以作为文创产品的设计原型，经过表面处理后可作为工艺收藏品，同时其结构设计逻辑也可以为小型手持工具的配重设计、握持结构设计提供参考，比如户外多功能工具、应急破拆工具的手柄设计都可以借鉴这种凹凸纹理防滑、重心前置优化握持手感的设计思路。在结构验证过程中，针对刃部的抗弯折性能做了模拟受力分析，在刃尖施加100N的侧向力时，刃部的最大形变量为0.3mm，移除外力后可完全恢复形变，不会出现永久性弯折，握柄部分施加500N的轴向压力时，装配结构不会出现松脱，满足常规使用场景下的强度要求。
