安费诺Mi规格内螺纹穿墙式连接器

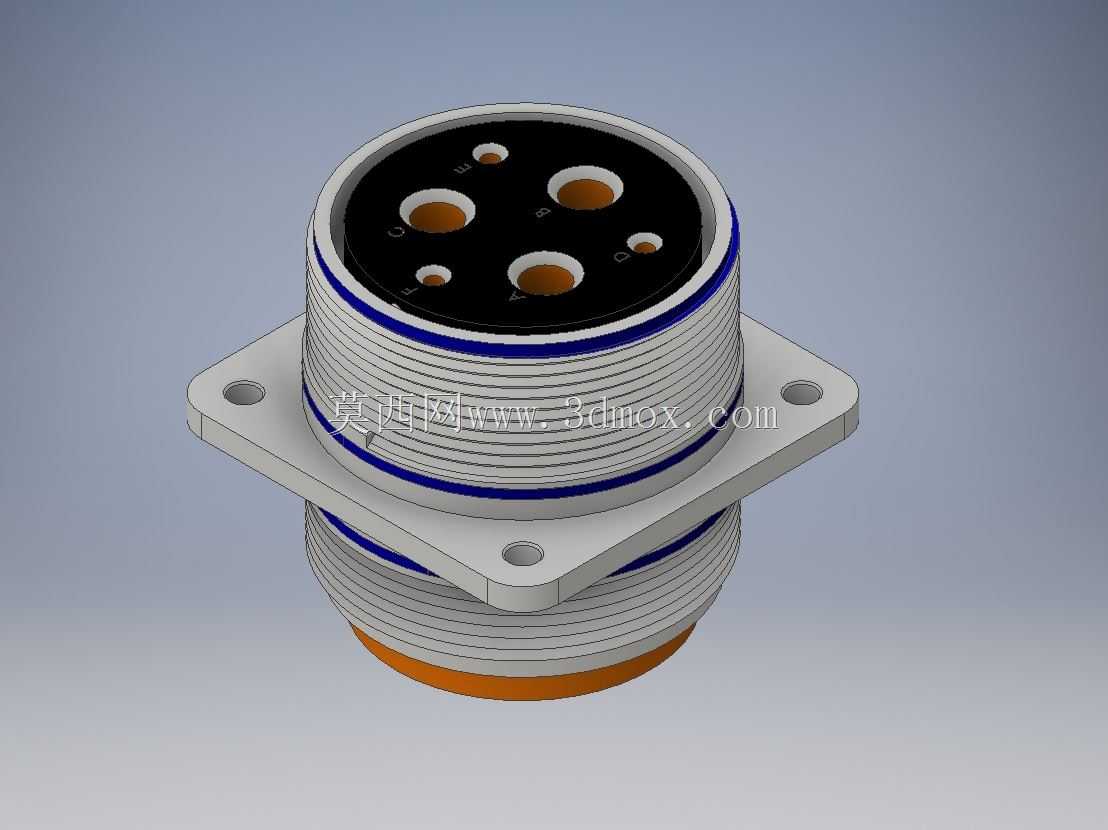

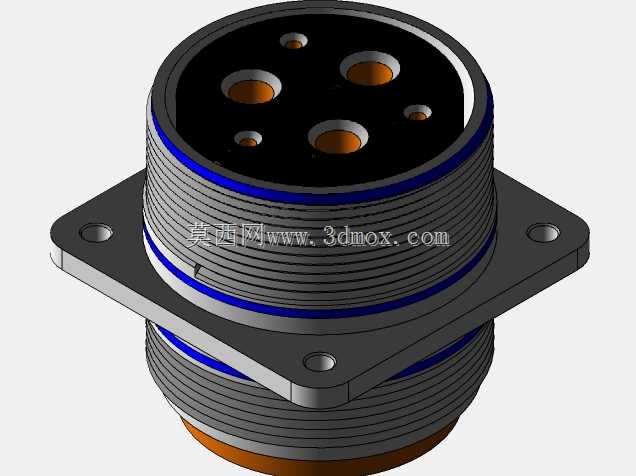

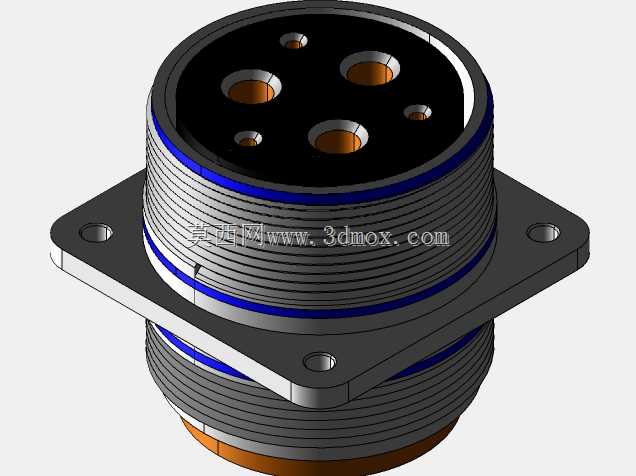

　　这款内螺纹规格的Mi系列连接器，是严苛工业环境下信号与动力传输链路里的核心互联部件，日常在轨道交通车载设备、工业自动化控制柜、户外重型机电装备、航空地面保障设备的布线场景中十分常见，主要承担多回路线缆的穿墙贯通连接功能，实现设备舱体内外的电气通路可靠接续，避免线缆在舱壁开孔位置出现磨损、拉扯松脱的问题，同时适配需要密封防护的安装场景。从结构设计逻辑来看，产品采用方形法兰安装基座作为核心承载结构，法兰盘上预留四个对称分布的安装通孔，安装时可从舱壁外侧穿入螺栓完成固定，法兰与舱壁贴合面可配合密封垫片实现IP67级的隔尘防水效果，能阻挡户外雨水、工业粉尘进入设备内部。连接器主体采用前后贯通的穿墙式结构，两端均设置外螺纹配合锁紧环，

　　可分别对接舱内、舱外的配对插头，靠螺纹旋合的预紧力抵消设备运行中的振动冲击，避免连接副出现松脱退针的故障。接触端的绝缘基座采用耐高温绝缘材料模压成型，根据回路载流量差异设置了不同直径的接触件安装孔位，大孔径孔位适配大电流动力回路的插针，小孔径孔位适配控制信号回路的插针，孔位排布采用非对称防呆设计，能彻底避免配对插头插反导致的引脚短路问题。主体外壁设置多道环形密封槽，内嵌蓝色氟橡胶密封圈，当连接器穿入舱壁安装孔时，密封圈与安装孔内壁紧密贴合，既可以填充安装间隙实现径向密封，也能补偿舱壁板材的加工公差，避免不同批次板材厚度偏差带来的安装松动问题。连接器尾部设置橙色的应力缓冲结构，在线缆受外力拉扯时，该结构可将外力分散到连接器壳体上，

　　避免外力直接作用到接触件与线缆的压接位置，防止压接点松脱导致的接触不良。从安装边界尺寸来看，方形法兰的对角安装孔距适配行业通用的MS系列连接器安装开孔尺寸，不需要针对现有设备舱壁重新加工开孔，可直接替换同规格的老旧连接器，降低设备维护改造成本；主体螺纹规格为标准Mi系列统一螺纹，可兼容同系列所有规格的配对插头，不需要单独定制配对连接件。建模过程中需要重点关注几个配合公差：首先是法兰安装孔的位置度公差，需要控制在0.1mm以内，避免批量安装时出现孔位对不上的问题；其次是密封圈槽的深度与宽度公差，需要控制在±0.05mm范围内，保证密封圈压缩量处于合理区间，压缩量过大容易导致密封圈永久变形失效，压缩量过小则无法达到密封效果；

　　再者是两端螺纹的同轴度公差，需要控制在0.08mm以内，保证两端插头旋合后不会出现偏斜，避免接触件出现单边受力弯折的问题。在实际选型应用中，这类连接器需要根据实际回路的额定电流、工作电压选择对应接触件数量与线径规格的型号，安装时需要在法兰与舱壁之间加装对应厚度的橡胶密封垫，螺栓紧固时采用对角分次拧紧的方式，避免法兰受力不均出现翘曲，影响密封性能。日常运维中需要定期检查密封圈的老化情况，若出现开裂、硬化问题需及时更换，避免防护等级下降导致设备内部进水进尘。
