安费诺Mi规格方形法兰公接连接器结构

　　在工业电气互联、航空机载设备、重型工程机械的布线系统里，这类带方形安装法兰的圆形公接连接器，是实现多芯信号与动力线路快速对接、可靠防护的核心部件，区别于民用消费级接插件，它的设计完全围绕严苛工况下的连接稳定性展开。从实际使用场景来看，这类连接器常被用在舱体壁板、设备壳体的贯穿式安装位置，方形法兰上的四个安装孔直接对应壳体上的预置螺孔，安装时不需要额外的转接支架，法兰盘贴合安装面后，通过螺栓锁紧就能实现连接器本体的固定，法兰与壳体之间可加装密封垫片，满足户外、油污、凝露环境下的壳体防护要求，避免外部杂质顺着安装缝隙进入设备内部。

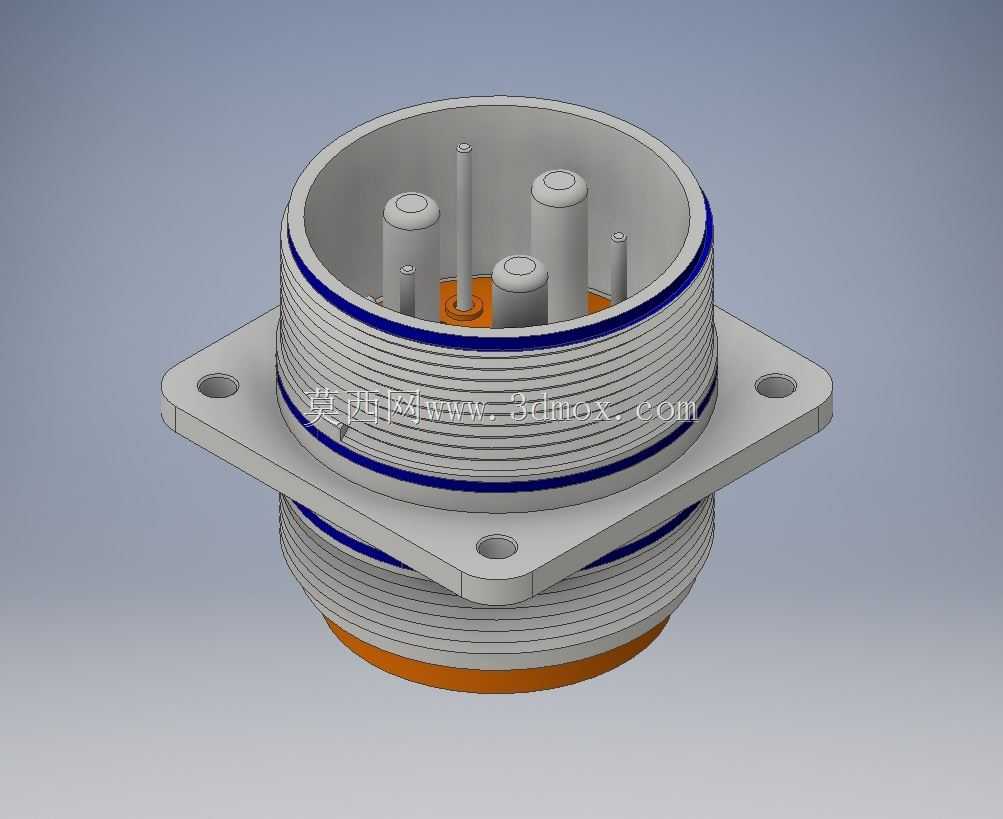

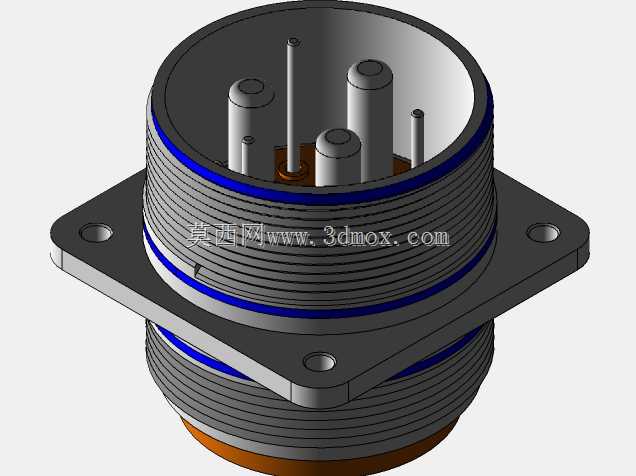

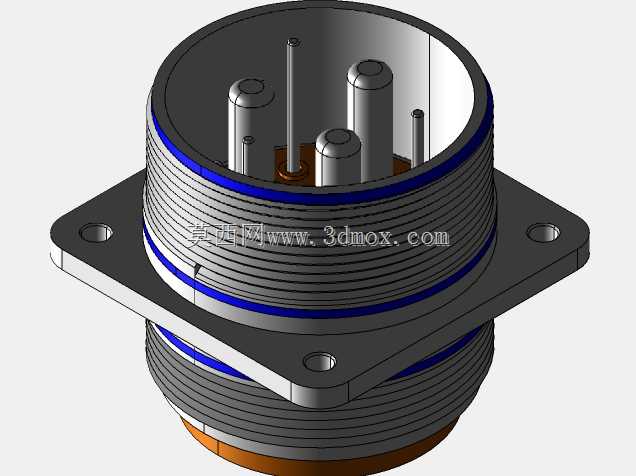

　　从结构设计逻辑来看，该连接器采用公端插针布局，插针的排布根据针脚定义做了差异化的直径区分，大直径插针对应动力回路，承载更高的额定电流，小直径插针对应控制信号回路，避免不同回路之间的信号干扰，插针根部设置橙色绝缘基座，将每根插针做物理隔离，防止相邻插针之间出现爬电、短路问题。连接器本体外侧设置多圈细牙外螺纹，对接时可与配套母头的内螺纹旋合锁紧，相比卡扣式连接，螺纹锁紧的抗振动、抗冲击性能更强，在设备长期运行产生持续振动的工况下，不会出现接插件松脱、信号瞬断的问题。螺纹段外侧设置的蓝色密封胶圈，在公母头旋合到位后会被挤压填充在对接缝隙中，实现对接面的IP67级密封，可阻挡水雾、粉尘、切削液进入接插件内部，保证接触件的导电性能稳定。

　　从安装边界尺寸来看，方形法兰的对角孔距、法兰厚度都遵循对应规格连接器的行业通用尺寸，不需要做定制化的开孔适配，设备壳体上的安装开孔直径匹配连接器主体外径，法兰四个角的安装孔位公差控制在合理范围，安装时可顺利对位，不会出现孔位错位无法装配的问题。连接器两端的外螺纹长度做了精准匹配，朝向设备内部的一端可根据布线需求旋合尾部防护附件，固定线缆的屏蔽层与护套，避免线缆拖拽时直接拉扯插针焊接点，造成焊点脱落、接触不良；朝向外部对接的一端螺纹长度刚好满足母头旋合的行程需求，不会出现旋合不到位或者螺纹外露过长的问题。

　　在实际选型应用中，这类多芯圆形连接器可同时完成动力供电、信号反馈、通讯线路的集成对接，相比多个单芯连接器分散安装，能大幅减少设备壁板的开孔数量，缩小设备的外部接口占用空间，同时降低多开孔带来的密封防护隐患。插针的接触端采用镀金处理，降低接触电阻，在频繁插拔的使用场景下也能保持稳定的导电性能，不会因为接触面氧化出现接触电阻升高、接头发热的问题。绝缘基座采用耐温、耐油的工程塑料材质，在-55℃到125℃的工作温度区间内都能保持结构强度，不会出现高温软化、低温脆裂的问题，适配工业现场、户外机载、重型装备等多种复杂工况的使用要求。
