尼康60倍N2规格显微观测物镜结构

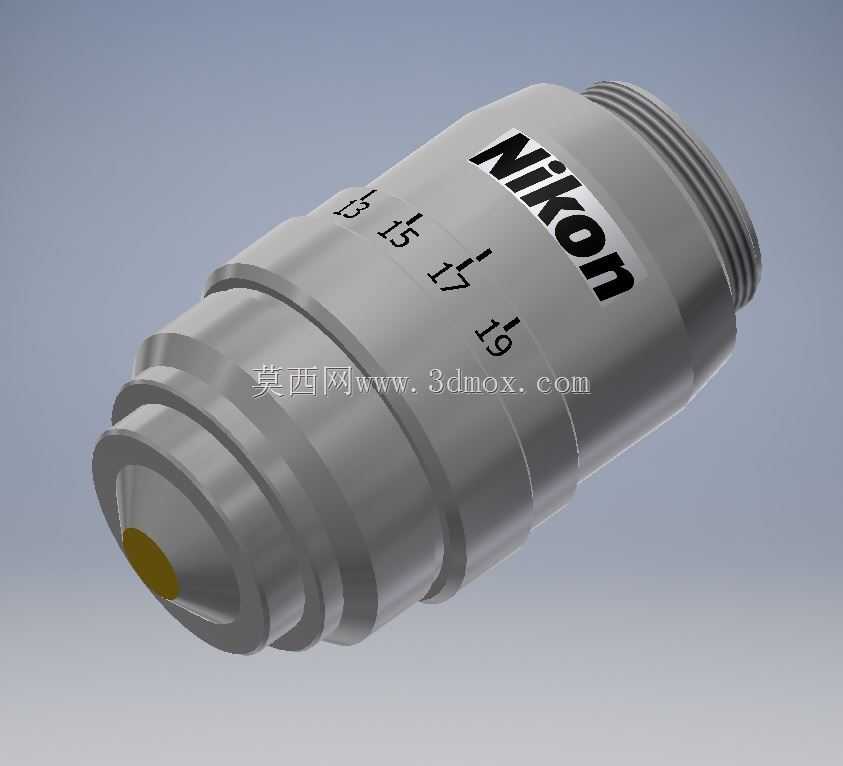

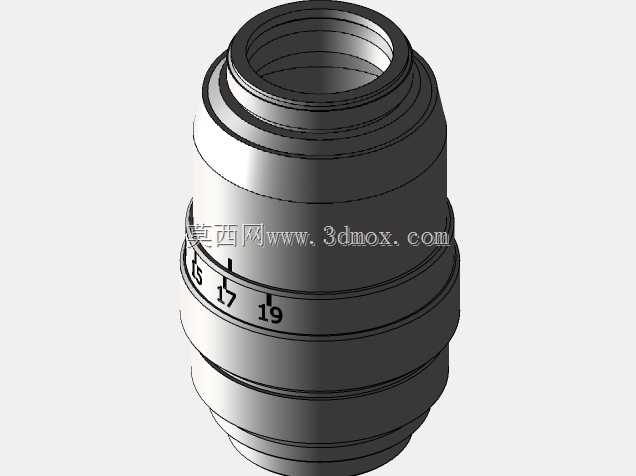

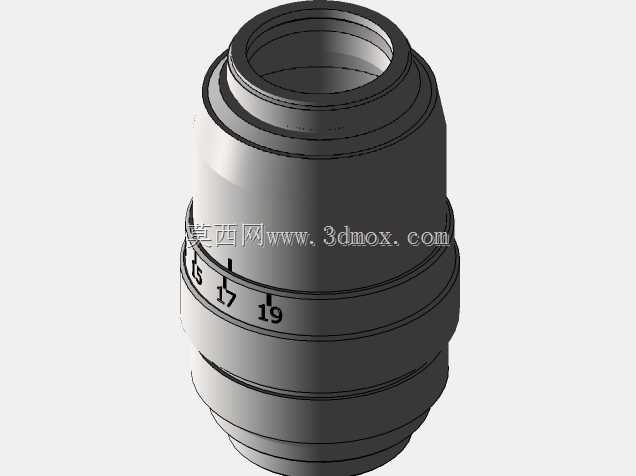

　　这款显微物镜主要适配正置金相显微镜、生物研究级显微镜的物镜转盘安装位，日常在半导体晶圆缺陷检测、金属材料金相组织观测、生物切片细胞形态观察、精密微小零件尺寸量测等场景中承担核心成像功能，是显微光学系统里直接决定观测分辨率与成像清晰度的关键部件。从结构设计来看，整个镜身采用圆柱形回转体构型，外壳选用防锈铝合金材质做硬质阳极氧化处理，表面做哑光磨砂处理，避免实验室照明环境下的反光干扰操作人员调整焦距，镜身外壁加工的刻度环对应不同盖玻片厚度的补偿档位，刻度数值13、15、17、19分别对应0.13mm到0.19mm厚度的盖玻片补偿，操作人员切换不同厚度盖玻片的观测样本时，只需转动对应刻度环即可修正光学球差，保证不同样本下的成像锐度。

　　镜身上端采用标准RMS物镜螺纹，也就是行业通用的0.800英寸-36TPI螺纹规格，可直接兼容绝大多数主流品牌研究级显微镜的物镜安装位，无需额外转接结构，安装时只需将物镜旋入转盘螺孔至贴合定位端面即可，安装后物镜光轴与显微镜目镜、聚光镜光轴的同轴度可控制在0.01mm以内，避免出现成像偏心、视场边缘模糊的问题。物镜前端的通光孔处做了内凹防护设计，最前端的透镜表面镀有多层硬质增透膜，可减少400nm-700nm可见光波段的反射损耗，同时提升镜片表面的抗刮擦性能，日常操作中即使不慎碰到样本盖玻片也不容易划伤膜层，前端的黄色标识环代表该物镜为60倍倍率的平场消色差物镜，可实现全视场平坦成像，视场边缘的分辨率与中心区域保持一致，

　　适合需要全视场清晰成像的显微拍照、图像分析场景。从光学设计层面，这款物镜采用无限远校正光学系统，物镜出射光线为平行光，可在光路中灵活插入滤色块、微分干涉棱镜、偏光附件等拓展模块，不会引入额外的像差，数值孔径达到N2规格对应的0.85，在60倍倍率下可实现0.32μm的理论分辨率，能够清晰分辨亚微米级的样本细节。镜身内部的透镜组采用隔圈压装结构，每一片透镜的同轴度都通过精密车削的隔圈保证，装配后经过多轮光学校准，确保不同倍率切换时齐焦误差控制在0.002mm以内，也就是切换物镜后只需微调焦距即可清晰成像，不需要大幅度调整载物台高度，既提升操作效率，也避免物镜下降过程中碰撞样本玻片。考虑到实验室长时间使用的场景，镜身内部做了密封处理，

　　可防止灰尘、镜油挥发物进入镜筒内部污染透镜表面，减少后期维护清洁的频率，镜身外壁的防滑滚花设计方便操作人员徒手装卸物镜，不需要借助扳手等工具，避免安装时用力过大损坏螺纹或者透镜组件。在实际选型适配时，需要确认所用显微镜的物镜转盘安装空间，这款物镜的总长度控制在45mm以内，最大外径为24mm，不会和相邻倍率的物镜发生干涉，适配的机械筒长为160mm或者无限远筒长系统，搭配对应的镜筒透镜即可实现标称放大倍率，若用于工业显微检测场景，还可搭配0.5倍或者0.63倍的摄像接筒，匹配工业相机的靶面尺寸，实现全靶面无暗角成像。
