航空级多电压直流转换装置结构设计

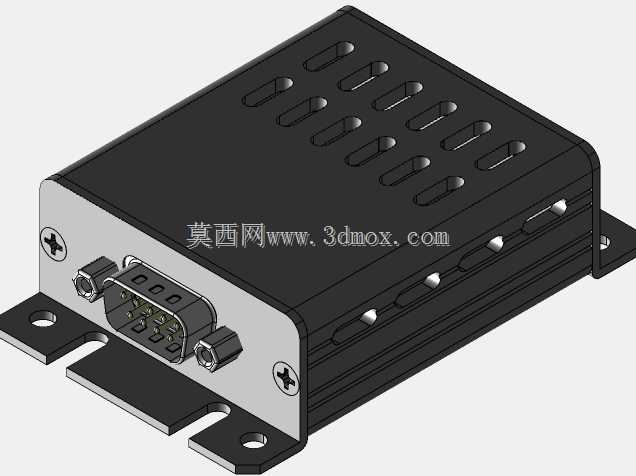

　　在通航飞行器、小型无人机机载供电系统以及地面航空保障设备的供电链路里，这类直流转换装置承担着不同电压等级直流电源的适配转换作用，能够将机载主电源输出的波动直流电压转换为机载航电设备、传感模块、通信终端所需的稳定直流电压，避免电压波动导致的机载设备工作异常甚至硬件损坏。从结构设计来看，这款转换装置采用封闭式金属壳体设计，上盖为冲压成型的黑色金属盖板，表面排布多组长条形冲压散热孔，既可以通过金属壳体本身的导热能力将内部功率器件工作产生的热量快速导出，又能通过散热孔形成的空气对流带走壳体积聚的热量，同时封闭式结构可以阻挡机载环境下的灰尘、凝露以及飞行过程中的微小杂物进入壳体内部，避免内部电路出现短路、绝缘性能下降等问题。

　　壳体两端的端板采用镀锌钢板加工而成，前端板预留标准DB9串行通信接口安装位，接口两侧设置固定螺丝柱，可直接插接配套通信线缆实现转换装置的工作参数配置、运行状态数据输出，接口与端板之间的缝隙做密封处理，满足机载环境下的防护要求。装置底部延伸出两个带安装孔的固定耳片，耳片上的安装孔为腰型设计，在实际安装时可以根据安装面的孔位偏差做小范围的位置调整，降低安装面的加工精度要求，固定耳片与壳体主体为一体化弯折成型，无需额外焊接固定件，整体结构强度更高，能够承受飞行器起降、飞行过程中的持续振动与瞬时冲击，避免长期使用后固定结构出现松动脱落的问题。从内部结构布局逻辑来看，功率变换模块、滤波电路、控制电路板均通过螺丝固定在壳体底部的金属基座上，

　　基座与上盖、端板紧密贴合形成完整的电磁屏蔽腔体，能够有效阻隔内部功率器件开关工作产生的电磁辐射向外泄漏，避免对机载敏感的通信、导航设备造成电磁干扰，同时也能阻挡外部复杂电磁环境的干扰信号进入转换装置内部，保证电压转换过程的稳定性。在实际选型应用时，需要重点关注装置的安装边界尺寸，这款装置整体为长方体结构，安装时除了预留壳体本身的长宽高空间之外，还需要在前端接口位置预留足够的线缆插拔操作空间，在壳体上方预留不小于10mm的散热空间，避免散热孔被遮挡导致散热效率下降，同时固定耳片的安装面需要保证平面度，避免安装时壳体出现变形导致内部电路板受力、接口对位偏移。这类直流转换装置除了航空场景应用之外，也可在工业现场的分布式直流供电系统、

　　车载特种电子设备供电链路、户外通信基站的电源适配场景中使用，结构设计上的抗振、散热、电磁屏蔽特性，能够很好适配各类复杂工况下的直流电压转换需求。在三维建模过程中，需要重点还原壳体的钣金弯折特征、散热孔的排布规律、接口的精确安装尺寸以及固定耳片的腰型孔参数，这些细节直接影响后续结构装配、安装适配的准确性，尤其是DB9接口的安装位尺寸、固定螺丝柱的位置公差，需要严格按照通用串行接口的安装标准做参数校验，避免生产装配时出现接口无法对位、线缆插头无法正常锁紧的问题。壳体表面的黑色涂层采用导电氧化处理，在提升壳体耐腐蚀性能的同时，也能保证壳体各部件之间的导电连续性，进一步提升整体电磁屏蔽效果，端板与上盖、基座之间的连接采用十字槽沉头螺丝，螺丝头完全沉入端板表面，不会突出在外影响装置的安装与外观平整度。
