在嵌入式开发与小型智能设备的结构设计工作中,显示模块的选型与安装适配是经常需要处理的环节,这款适配Arduino开发平台的OLED显示模块,是针对小型嵌入式项目的人机交互需求设计的,采用I2C通讯接口,能大幅减少主控引脚的占用,对于引脚资源紧张的小型开发板来说十分友好。
从实际应用场景来看,这类显示模块常被用在小型桌面智能装置、开源硬件项目、便携式检测设备、小型工控操作终端上,用来展示运行参数、状态提示、简单交互菜单,相比同尺寸的LCD屏,OLED屏自发光的特性不需要额外背光组件,在光线昏暗的设备舱内也能清晰显示内容,同时功耗更低,适合电池供电的便携类设备使用。

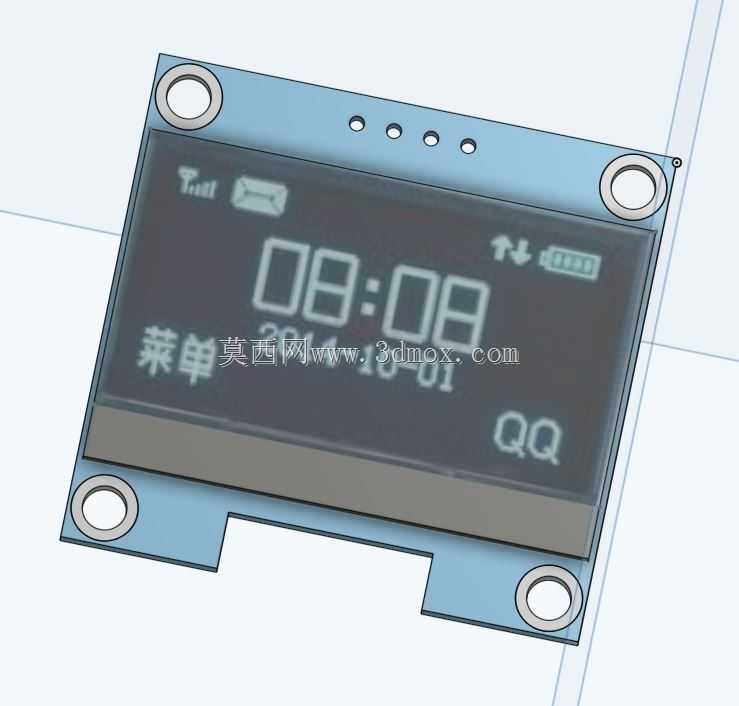

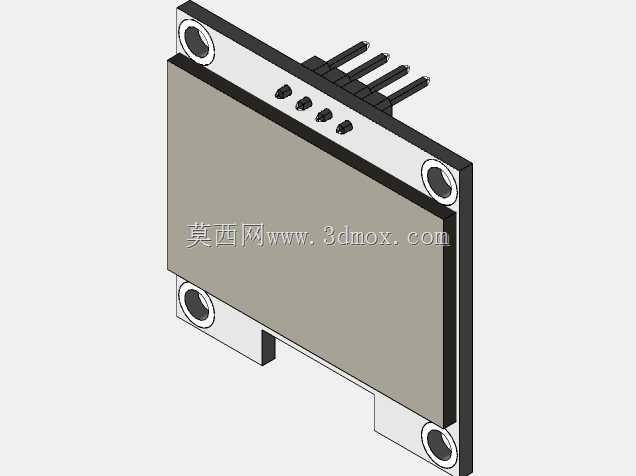

模块的结构设计充分考虑了嵌入式安装的需求,PCB板采用四角开孔的固定方式,四个安装孔的位置对称分布在板体边角,安装孔内径适配常用的M2铜柱或者螺丝,在做设备外壳结构设计时,只需要在对应位置预留安装柱位,就能直接将模块固定在壳体内部,屏幕显示区域正对外壳上预留的显示窗口即可,不需要额外设计复杂的固定结构。板体的边缘做了圆角处理,避免安装时剐蹭壳体内部的走线或者其他电子元件,接口引脚排布在板体的上侧边缘,采用直插排针的连接方式,接线时可以直接插在面包板上做原型验证,也可以通过杜邦线连接到主控板的对应I2C引脚,量产时还可以直接焊接在主板上,连接方式灵活。
从功能特性上看,这款12864分辨率的OLED模块采用白色显示像素,对比度高,不存在LCD屏常见的视角偏色问题,从侧面观察也能清晰识别屏幕上的字符与简单图标,I2C接口的通讯速率足够支撑常规的参数刷新、菜单切换需求,不需要高速传输的场景下完全够用,同时因为只需要SDA、SCL两根通讯线加上电源、地线,总共四根接线就能完成模块的驱动,在做设备内部走线规划时,能大幅减少线束数量,降低布线难度,也减少了接线错误的概率。
设计这类模块的三维模型时,需要重点把控几个关键尺寸边界:首先是屏幕显示区域的外轮廓尺寸,要和设备外壳的显示开窗尺寸精准匹配,预留0.1-0.2mm的装配间隙,避免屏幕被外壳挤压出现显示异常;其次是四个安装孔的中心距,必须和实际硬件的孔位完全一致,否则安装时会出现孔位对不齐的问题,无法顺利固定;另外板体的整体厚度、排针的突出高度也需要准确还原,在做壳体内部的空间堆叠时,要预留足够的空间避免排针和其他元件干涉,屏幕表面到壳体内壁的间隙也要控制在合理范围,避免出现漏光或者屏幕被刮花的问题。
在做原型开发阶段,这类模块的三维模型可以直接导入到整体设备的装配体中,配合外壳、主控板、其他功能模块做干涉检查,提前发现结构设计上的问题,比如安装柱位置是否和板上的元件冲突、显示窗口是否和屏幕区域对齐、接线空间是否足够,不需要等到实物打样回来再发现问题,能有效缩短开发周期,减少打样修改的成本。对于做开源硬件项目的开发者来说,准确的三维模型也能方便其他使用者根据模块尺寸设计配套的外壳、扩展支架,提升项目的可复用性。
模块的PCB板上除了OLED屏本体和驱动电路外,板载的元件都做了低矮化处理,最高的元件也就是排针部分,整体板体厚度控制得很好,适合用在对安装厚度有要求的超薄类小型设备中,比如手持检测笔、小型桌面时钟、迷你状态提示器这类产品,不需要为显示模块预留过厚的安装空间。I2C接口的地址选择也预留了配置位置,在同一个I2C总线上挂载多个同类型模块时,可以通过修改地址避免冲突,扩展使用场景。
从结构可靠性的角度看,模块的屏幕和PCB板之间采用贴合固定的方式,抗震性不错,用在有轻微振动的小型设备上也不会出现屏幕松动的问题,四个安装孔的位置做了金属化过孔处理,多次拆装也不容易出现孔位损坏的情况,适合需要反复调试拆装的开发场景。在做结构设计时,还可以根据实际安装需求,在模型基础上扩展设计屏幕的保护面罩,比如透明亚克力或者PC材质的保护片,贴在外壳显示窗口位置,避免尖锐物体刮花屏幕表面,提升设备的耐用性。
