松下NCR18650B圆柱锂电池结构设计

　　在消费电子、便携储能、小型动力设备的结构开发环节，圆柱电芯的选型与适配是整机供电链路设计的核心节点，松下NCR18650B作为量产应用覆盖极广的三元锂圆柱电芯，其三维结构模型的搭建精度，直接影响电池仓排布、PACK组装、热管理间隙预留等全流程设计的落地可行性。从实际工程应用场景来看，这款电芯的适配场景覆盖了手持电动工具的供电模组、笔记本电脑的内置电池组、便携户外电源的储能单元、强光手电的供电核心，甚至部分低速代步工具的辅助供电模块，不同场景下对电芯的安装边界、极柱接触可靠性、外壳绝缘间隙的要求存在明显差异，精准的三维模型能在设计阶段就规避装配干涉、接触不良等量产常见问题。

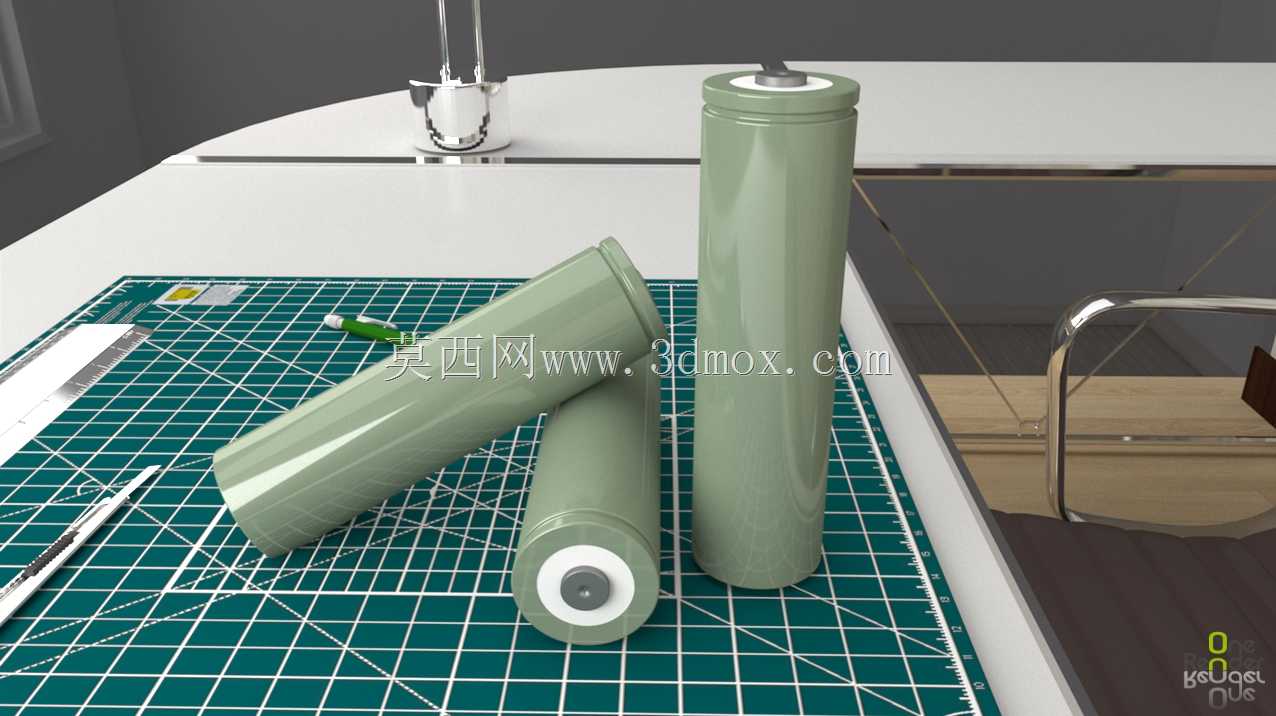

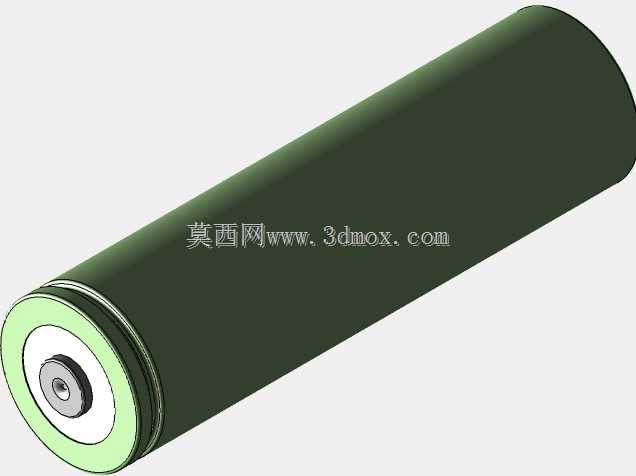

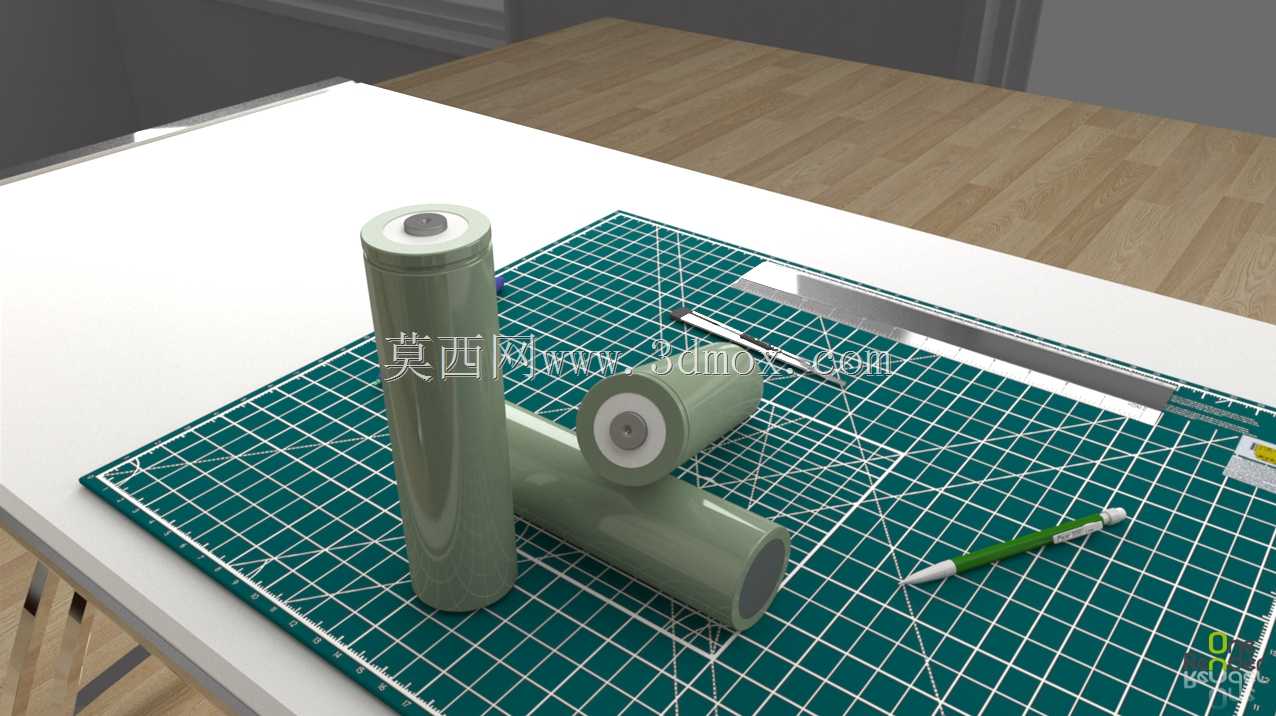

　　这款电芯的外形遵循18650圆柱电芯的通用尺寸规范，主体为钢壳包裹的圆柱结构，整体直径控制在18mm，不含正极凸起的本体高度为65mm，正极采用带泄压阀的凸起式极柱设计，负极是平面式钢壳底盖，外壳整体做镀镍防锈处理，表面绝缘层厚度在0.1mm左右，建模时需要严格区分钢壳本体、绝缘层、正负极极柱、内部卷芯占位的结构边界，不能简单用等直径圆柱做一体化建模，否则在做电池PACK的串并联排布时，会出现绝缘间隙计算偏差、极柱焊接定位偏移的问题。很多初级工程师在搭建18650电芯模型时，容易忽略正极泄压阀的环形凹槽结构、负极底盖与钢壳的卷边咬合结构，这些细节在做电池组的焊接工装设计、支架卡扣定位时，会直接影响定位精度——比如支架的正极避让孔如果没有预留泄压阀的环形空间，电芯压入支架后会出现泄压通道被遮挡的安全隐患，负极的卷边结构如果没有在模型中体现，镍带焊接时的贴合面计算就会出现偏差，容易导致虚焊。

　　从设计思路上看，这款电芯的模型搭建优先服务于结构适配而非内部电化学仿真，因此建模时的公差预留需要贴合实际量产电芯的尺寸波动范围：直径方向的公差带控制在±0.2mm，高度方向的公差带控制在±0.3mm，正极凸起的高度公差控制在±0.1mm，这些公差参数需要在模型的参数化特征中提前预设，方便不同设计场景下快速调整适配。比如在设计多串多并的电池组时，相邻电芯的中心距需要结合外壳绝缘层厚度、支架壁厚预留足够的安全间隙，常规排布下中心距不小于19mm，这个数值就是基于电芯的最大实体尺寸叠加绝缘安全距离计算得出的，精准的模型能直接在装配环境中测量间隙值，不需要反复核对二维规格书的尺寸参数。

　　在实际设备的安装适配中，这款电芯的固定方式主要分为支架卡扣固定、胶粘固定、镍带焊接辅助固定三类，不同固定方式对模型的细节要求不同：采用支架固定时，模型需要准确还原钢壳的圆柱度偏差范围，支架的卡扣抱紧量要控制在0.1-0.15mm，抱紧量过大容易压伤电芯外壳导致绝缘层破损，抱紧量过小则容易出现电芯晃动；采用胶粘固定时，模型需要准确计算电芯与安装槽的接触面积，根据接触面积核算胶层的剪切强度，确保设备在跌落、振动工况下电芯不会移位；采用镍带焊接固定时，正负极极柱的平面度、表面粗糙度的等效建模要贴合实际状态，方便在设计阶段评估焊接电极的接触压力、焊接点位的排布合理性。

　　另外，在做带热管理设计的电池PACK时，这款电芯的模型还需要预留温度传感器的安装位置，常规是在电芯侧壁的中段位置贴装NTC温度传感器，模型中需要体现传感器的安装间隙、导热垫的压缩量空间，避免热管理组件与电芯外壳出现干涉。很多工程师在做便携设备的电池仓设计时，容易忽略电芯表面的绝缘层厚度，导致设计出的电池仓内径刚好匹配钢壳直径，实际组装时套了绝缘皮的电芯无法装入，这类问题完全可以通过精准的三维模型在设计阶段排查出来，不需要等到打样阶段再反复修模。从结构设计的实用性角度出发，这款电芯的三维模型不需要还原内部卷芯的层状结构，只需要准确还原外部的装配特征、尺寸边界、公差范围，就能满足绝大多数整机结构设计、电池PACK设计、工装夹具设计的使用需求，毕竟在结构适配环节，工程师关注的是电芯与周边结构的装配关系，而非内部的电化学排布逻辑。
