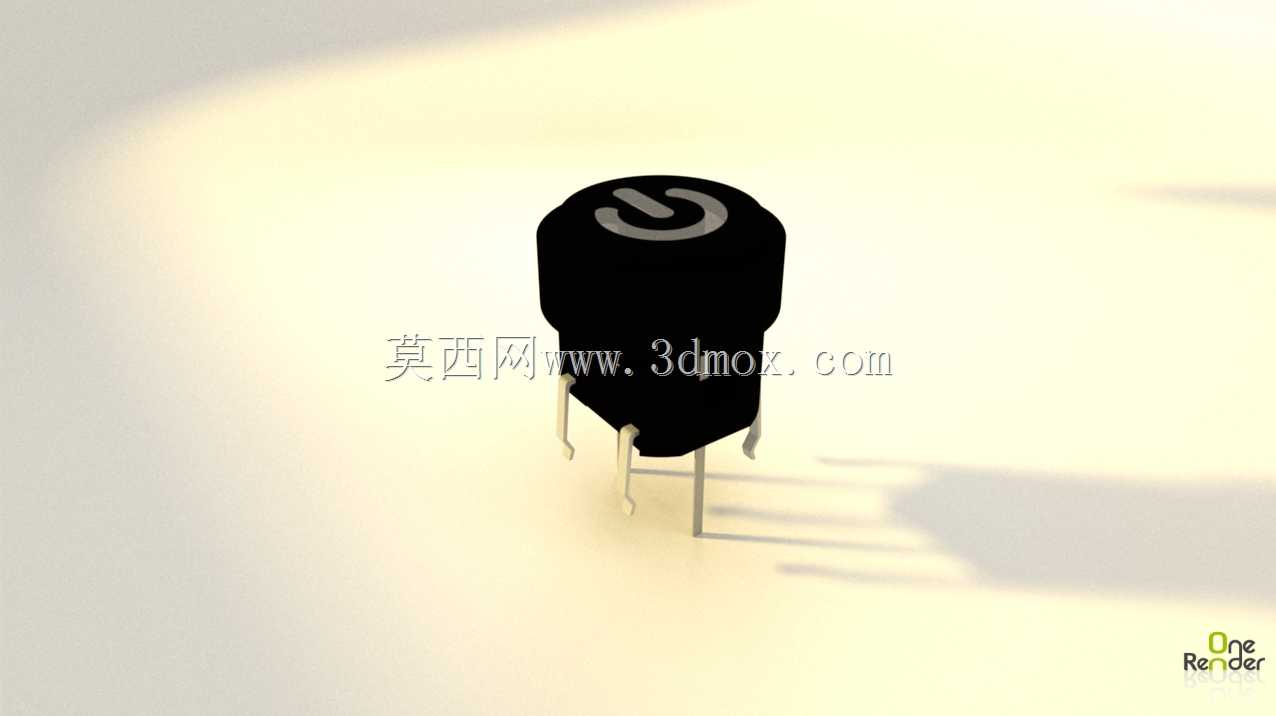

带电源标识带灯自锁按键开关结构

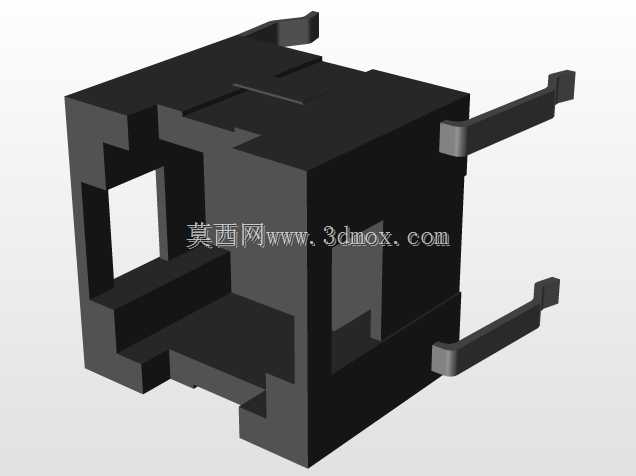

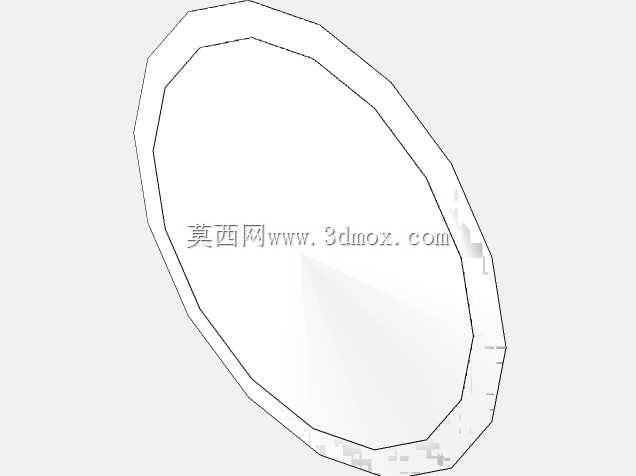

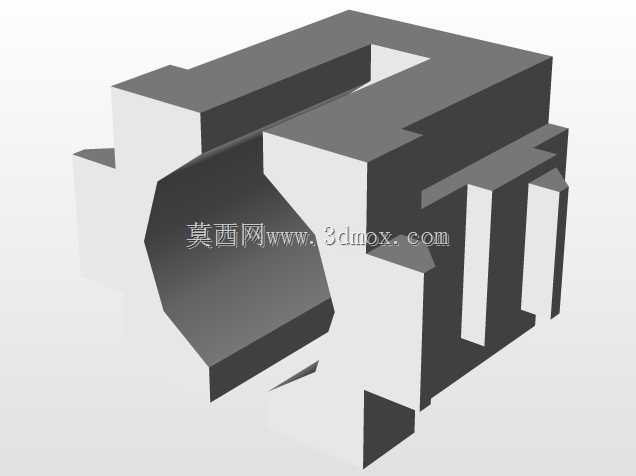

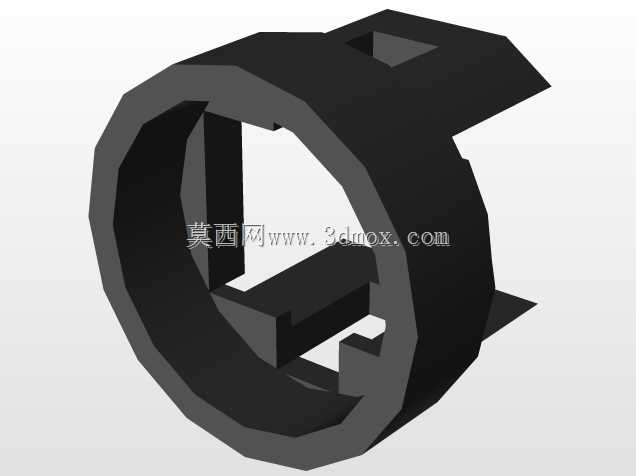

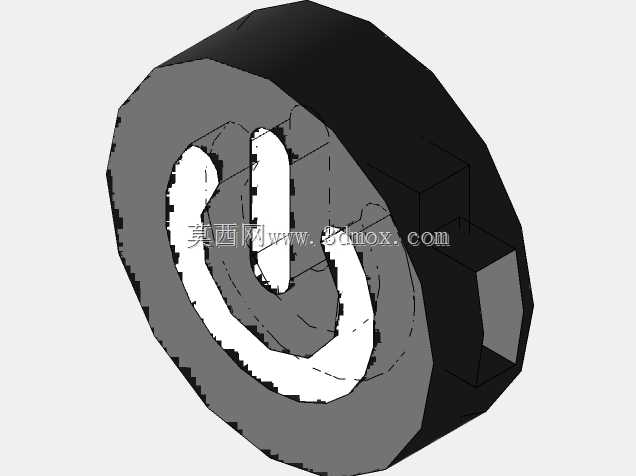

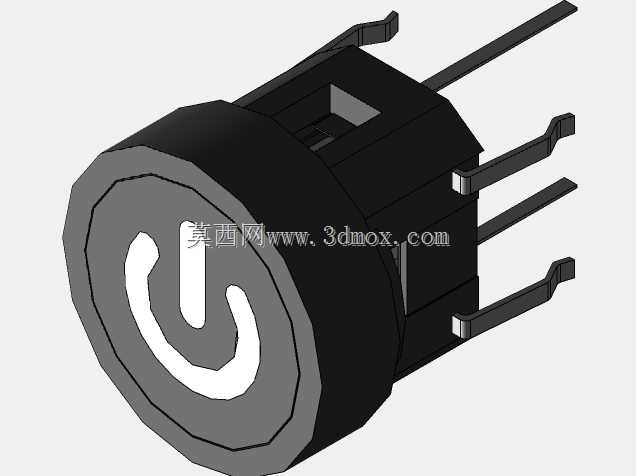

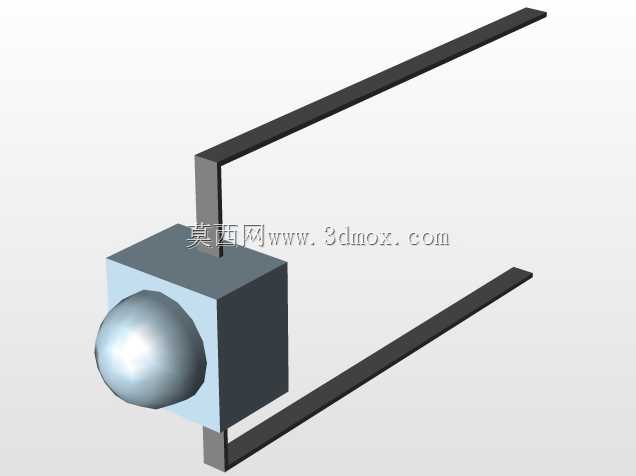

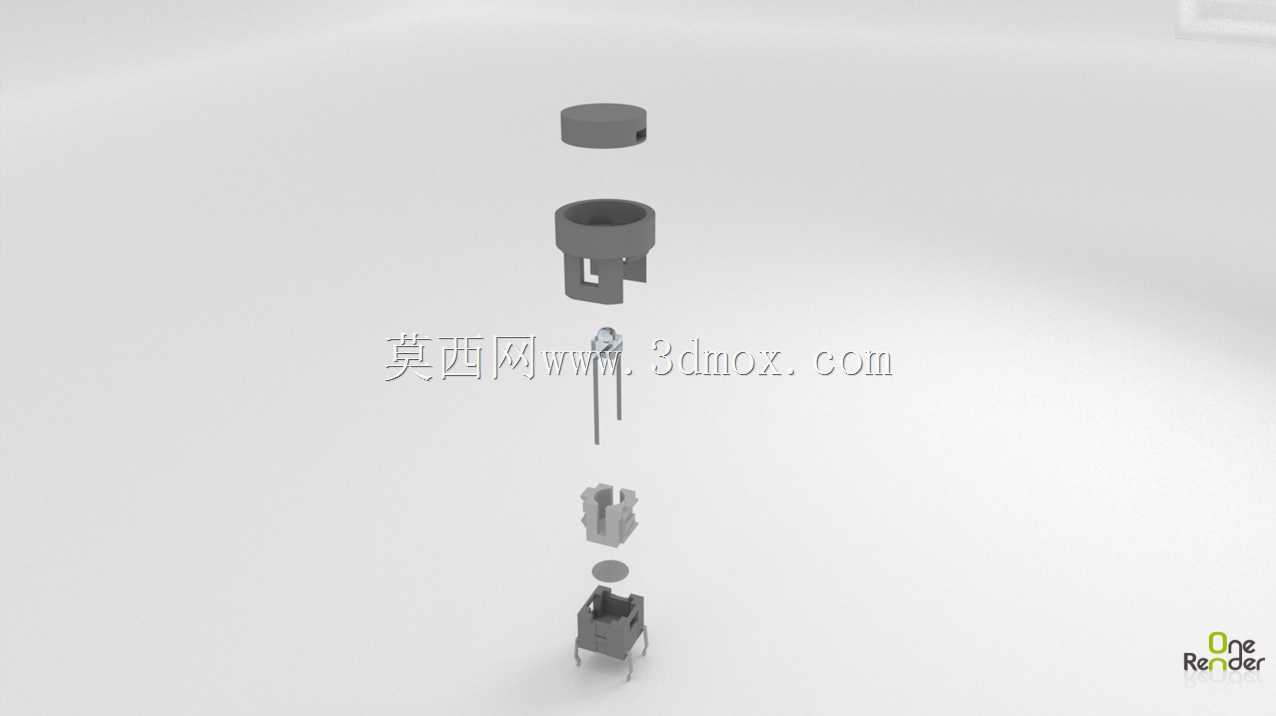

这类带电源标识的带灯自锁按键，在消费电子、小型工控终端、桌面型测试设备的面板上应用极广，平时做设备主回路的通断触发，按下后机构锁止保持导通状态，再次按压才会复位断开，自带的LED灯能直接反馈当前回路的通电状态，操作人员不用额外查看指示灯就能快速判断设备启停状态，比无锁的点动按键更适合需要持续保持通电工况的场景。做结构设计的时候，首先要考虑面板安装的适配性，这类按键一般采用卡扣式安装结构，不需要额外打螺丝固定，面板开孔尺寸要严格匹配按键本体的安装柱直径，预留的安装间隙控制在0.1mm以内，避免安装后出现松动歪斜的情况，引脚的排布要提前和PCB板的焊盘位置对齐，直插式引脚的长度要适配PCB板到面板内侧的安装距离，避免引脚过长顶到板上其他元件，或者过短导致焊接不牢。按键顶部的电源符号是直接做在键帽的透光区域，下方的LED光线能均匀从符号区域透出，不会出现局部漏光或者亮度不均的问题，键帽的按压行程做了适配，按压力度控制在适合手指操作的区间，不会因为按压力度过大导致长期使用后机构疲劳失效，也不会因为力度太轻出现误触发的情况。本体的外壳采用耐磨的绝缘材质，能适配常规的工业工作温度范围，引脚做了镀锡处理，焊接的时候不容易出现虚焊氧化的问题，内部的锁止机构采用弹性卡扣配合，按压的反馈清晰，每次锁止和复位都有明确的触感，操作人员不用目视就能确认操作是否到位。做三维建模的时候，要把按键的安装边界、引脚伸出长度、键帽按压后的下沉距离都准确还原，方便结构工程师在做面板布局的时候提前做干涉检查，尤其是多个按键并排布置的时候，要预留足够的手指操作空间，避免相邻按键距离过近导致误触，同时要确认按键本体和面板内侧的加强筋、其他安装元件之间留有足够的安全间隙，不会在装配的时候出现卡滞。这类按键的外形尺寸属于小型化规格，不会占用过多的面板空间，适合在紧凑布局的小型设备面板上使用，自带的状态指示功能也能省去额外布置电源指示灯的空间，简化面板的布局设计。
