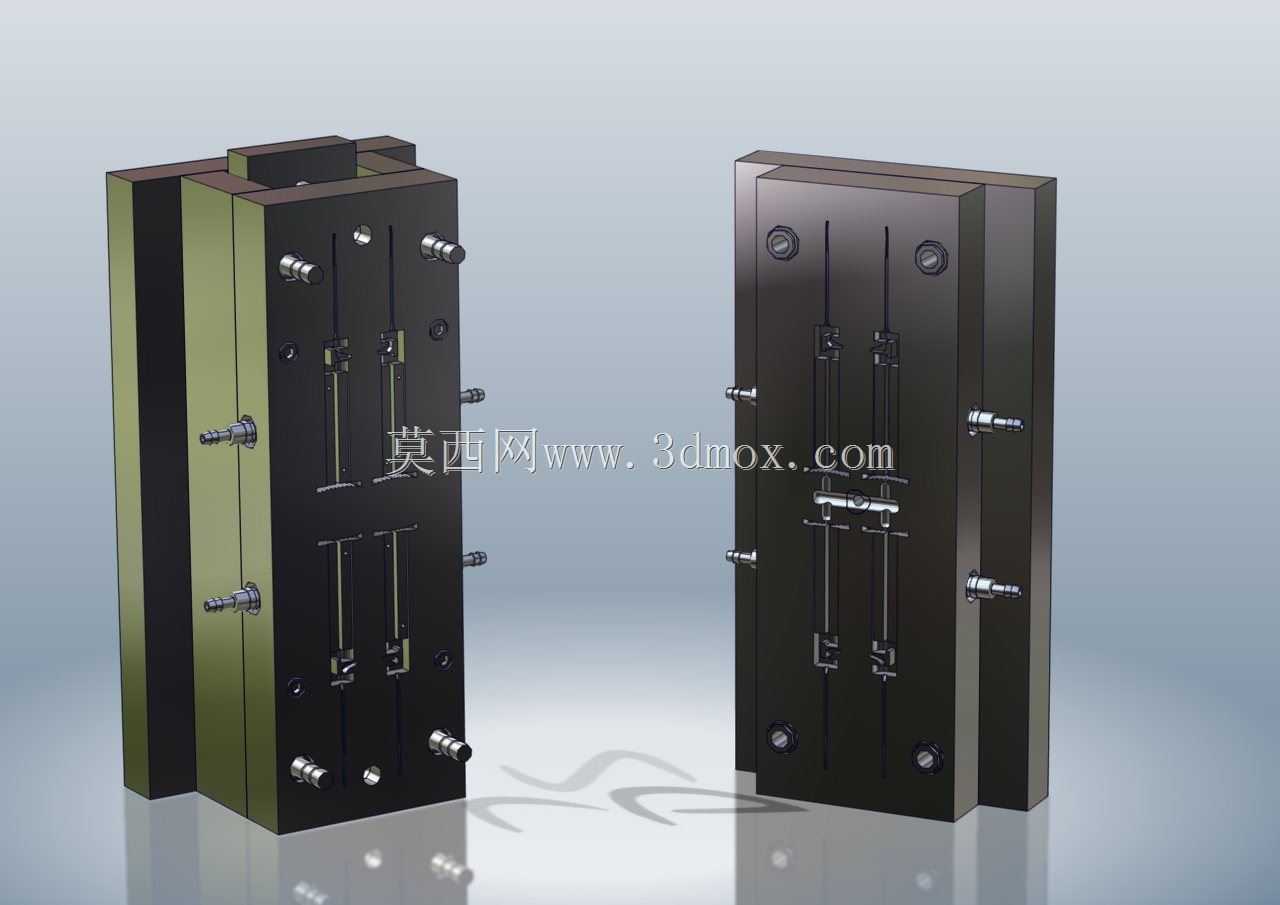

精密多腔注塑模具结构三维设计

　　这套模具结构针对小型长条类塑胶件的批量注塑生产设计，采用一模多腔的排布方案，能够在单注塑循环内完成多件产品的成型，适配卧式注塑机的安装接口，模架采用标准非标定制结合的加工思路，定模侧与动模侧的导向依靠多组精密导柱导套实现合模定位，合模过程中导套先进入导柱完成初定位，避免合模错位导致的型腔啃伤问题。从结构布局来看，模具的冷却回路采用直通式水路设计，在定模板与动模板内分别排布多组横向水路，水路接口设置在模具外侧的操作侧与非操作侧，外接快插式水嘴，能够快速接入模温机的冷却循环系统，成型过程中通过恒定温度的冷却水带走型腔内塑胶熔体传递的热量，保证型腔内各区域温度均匀，避免产品出现翘曲、缩痕、缺胶等成型缺陷。

　　模具的侧抽芯结构采用内置式滑块设计，针对产品侧面的倒扣特征，滑块通过斜导柱驱动，合模时斜导柱带动滑块进入合模位，锁紧块承受注塑过程中的型腔内压，避免滑块受熔体压力后退产生飞边；开模时斜导柱随动模后退，带动滑块完成抽芯动作，抽芯行程刚好覆盖产品倒扣的脱模距离，不会出现抽芯过度导致的结构干涉。模具的顶出系统采用顶针顶出方案，顶针排布在产品的筋位、侧壁等受力均匀的位置，避免顶出过程中产品出现顶白、顶穿的问题，顶针板采用标准模架的回程杆复位，合模过程中回程杆先接触定模板，带动顶针板提前复位，避免顶针与型腔碰撞损坏。从安装边界来看，模具的长宽尺寸适配120吨到160吨级卧式注塑机的哥林柱间距，模具厚度在注塑机的最大最小模厚范围内，

　　浇口套的球面半径与注塑机喷嘴球面半径匹配，定位圈尺寸适配注塑机的定位孔，安装时能够快速完成定位找正，不需要额外加工转接法兰。模具的分型面采用平直分型设计，分型面贴合处做了0.02mm的溢料槽设计，能够容纳合模时残留的少量溢料，避免分型面夹料导致的合模不到位问题，同时分型面周边做了耐磨片镶拼，长期合模生产过程中耐磨片磨损后可以单独更换，不需要整体返修模板，降低模具的维护成本。在成型生产场景中，这套模具适配PP、ABS等常用热塑性塑胶原料的成型，生产过程中模具开合模行程与注塑机的开模行程匹配，产品脱模后能够自动掉落，配合机械手取件可以实现全自动化生产，单循环成型周期控制在20秒到30秒区间，能够满足中小批量塑胶件的量产需求。

　　模具的型腔与型芯采用镶拼式结构，型腔镶件与型芯镶件单独加工后装入模板，采用螺丝锁紧固定，镶件材料选用预硬钢，表面做抛光处理，能够保证产品表面的光洁度要求，后续如果产品设计变更，只需要更换对应的镶件即可，不需要重新制作整套模架，缩短模具改模周期，降低改模成本。模具外侧的多个吊环孔设计，方便模具吊装搬运，拆装过程中可以通过吊环平衡起吊，避免模具倾斜导致的导柱、型腔磕碰损伤；模具的各模板之间设置了精定位锁块，在导柱导套初定位的基础上进一步保证合模精度，控制多腔产品的尺寸一致性，将同模生产的产品尺寸公差控制在0.05mm以内，满足精密塑胶件的尺寸要求。
