透明带防滑纹路饮用塑料瓶结构设计

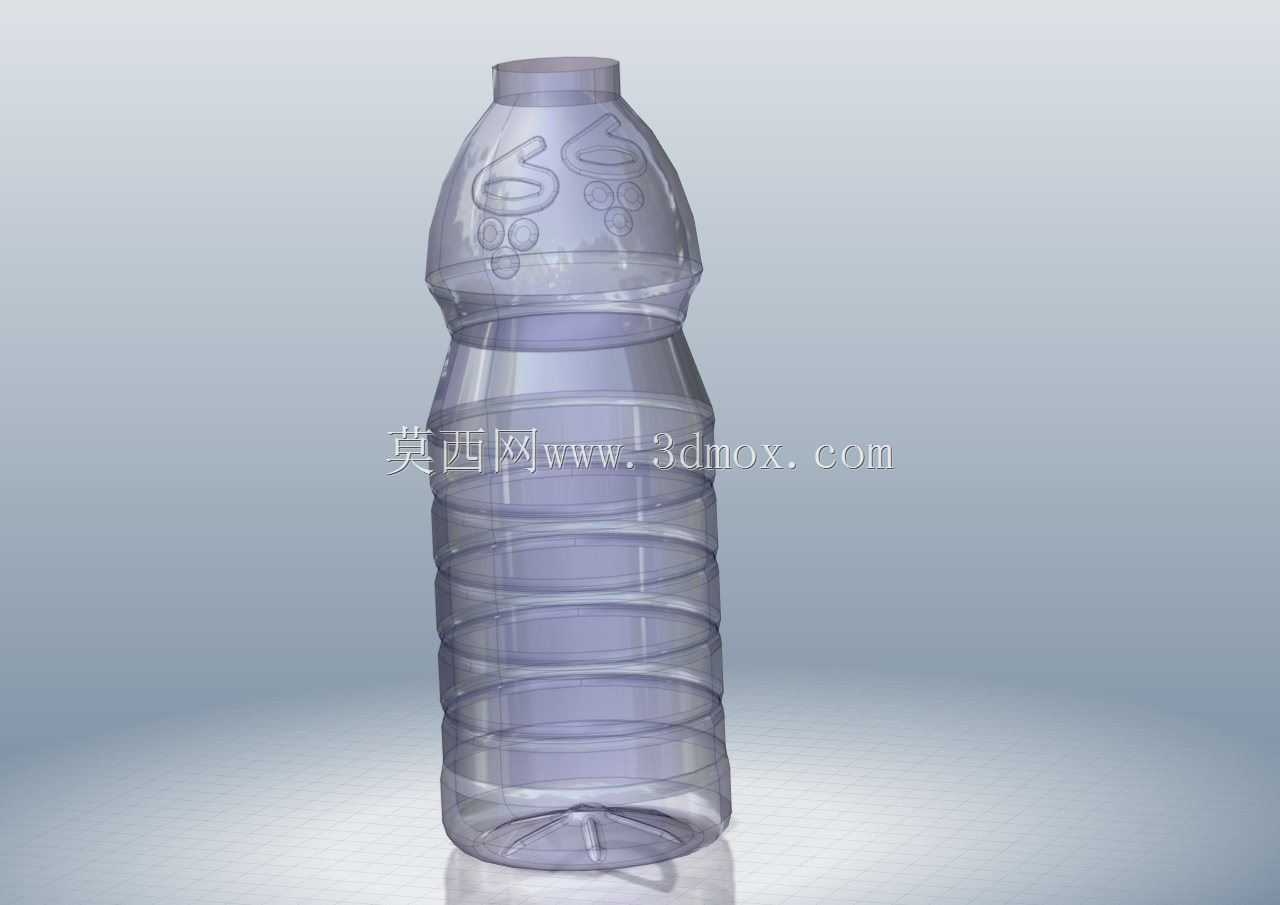

　　日常快消品包装领域里，塑料饮用瓶的结构设计从来不是简单的曲面拉伸，每一处弧度、每一圈纹路都要兼顾生产可行性、运输堆叠稳定性、终端握持手感与内容物适配性。这款透明塑料瓶的整体造型采用收腰式柱体结构，瓶身上部靠近瓶口位置做了渐变式收窄过渡，既匹配吹塑成型时的料流走向，避免壁厚不均导致的局部应力集中，也能在自动化灌装线上顺利完成理瓶、导正工序，减少卡瓶、倒瓶的故障概率。瓶口采用标准外螺纹结构，螺纹牙型做了圆角过渡处理，没有尖锐棱角，一方面能降低旋盖时的密封胶圈磨损，提升密封可靠性，防止运输过程中出现漏液问题，另一方面也能避免吹塑脱模时出现螺纹缺料、飞边等成型缺陷，降低后续修边工序的工作量。瓶身主体区域设计了多圈环形凹凸防滑纹路，

　　这些纹路的深度控制在1.2mm左右，既不会因为纹路过深导致瓶身局部壁厚过薄、承压能力下降，也不会因为纹路过浅失去防滑效果——当消费者手上沾有水渍或者油污时，环形纹路能有效增加接触面的摩擦力，避免握持时打滑脱手。同时这些环形纹路相当于在瓶身柱体上增加了多道环形加强筋，能大幅提升瓶身的轴向承压能力，在仓储堆码时，即使堆叠五层以上的整箱货品，底层瓶身也不会出现轴向变形、瘪瓶的问题。瓶身上部靠近肩位的区域做了浮雕式造型设计，这部分造型并非单纯的装饰作用，在实际生产中，该区域刚好是吹塑模具的分型面避让位置，浮雕造型能有效掩盖分型线带来的外观瑕疵，同时在终端陈列时，差异化的浮雕造型能提升产品辨识度，和同品类其他光面瓶身形成视觉差异。瓶底采用经典的五瓣式内凹结构，这种结构是PET吹塑瓶的成熟底型设计，内凹的弧度能有效平衡瓶内灌装后的内应力，尤其是灌装含气饮品时，瓶底不会因为内压过大出现外凸、放置不稳的问题；五瓣的支撑筋结构能让瓶底在平面放置时形成稳定的多点支撑，即使放置面存在轻微的不平整，瓶身也不会出现晃动、倾斜的情况。从设计的安装边界来看，这款瓶的整体外径控制在66mm以内，能适配市面上绝大多数标准瓶装水、饮料的自动化灌装线导瓶槽尺寸，不需要对现有产线的导板、拨轮、星轮等配件做额外改造，能直接对接现有产能，降低客户的产线适配成本。瓶身总高度控制在230mm左右，搭配标准28mm口径的瓶盖，整瓶灌装后的重心落在瓶身总高度的三分之一偏下位置，

　　不管是直立放置还是运输过程中的横向摆放，都能保持较好的稳定性，不会轻易倾倒。在壁厚设计上，瓶身主体区域的平均壁厚控制在0.3mm，螺纹口区域因为要配合瓶盖旋合，壁厚加厚到0.8mm，保证螺纹连接的结构强度，瓶底支撑区域壁厚控制在0.4mm，兼顾抗冲击性能与材料成本控制——如果壁厚过厚，会大幅增加单瓶的原材料成本，在快消品薄利多销的行业特性下，每0.01mm的壁厚变化都会带来可观的成本波动；如果壁厚过薄，瓶身的抗跌落性能会大幅下降，从1.2米高度自由跌落时容易出现开裂、漏液的问题。设计过程中还充分考虑了吹塑成型的拔模角度，瓶身所有外表面的拔模角度都控制在1.5度以上，浮雕区域的拔模角度加大到3度，避免脱模时出现粘模、拉花等外观缺陷，

　　提升量产时的良品率。另外，瓶身的透明材质适配要求在建模时就做了曲面曲率连续处理，所有曲面之间都做了G2连续过渡，没有曲率突变的位置，这样光线穿过透明瓶身时不会出现不规则的折射条纹，成型后的瓶身通透度更高，外观质感更好。从实际使用场景来看，这款瓶型既可以用来灌装常温饮用水，也可以适配低温冷藏饮品，瓶身材料选用食品级PET时，能耐受-20℃到40℃的温度区间，满足常规流通环节的温度要求；环形防滑纹路在冷藏后瓶身出现凝露的情况下，依然能保持足够的握持摩擦力，不会因为凝露导致打滑。在运输环节，瓶身的收腰结构能让整箱排列时瓶身之间形成稳定的贴合，不会在运输颠簸过程中出现瓶身相互碰撞、摩擦导致的表面刮花问题，保证产品到终端时的外观完好度。
