500毫升容量日常饮用塑料水瓶结构设计

　　日常流通的500毫升容量饮用水瓶，是快消品包装领域应用最广泛的吹塑类容器结构，这类结构的设计需要兼顾吹塑成型工艺性、灌装线适配性、运输堆叠可靠性以及终端用户的握持使用体验，不能只做简单的曲面造型堆砌。从实际应用场景来看，这类水瓶需要适配全自动高速灌装生产线的输送、冲瓶、灌装、旋盖、贴标、码垛全流程工序，瓶身的每一处结构细节都要对应产线的定位基准，比如瓶口的螺纹规格必须匹配标准28mm口径的PCO1881瓶盖，螺纹的起始角度、牙型高度、防盗环的扣合间隙都要严格控制，既要保证旋盖时的顺畅度，又要确保封盖后的密封性能，避免运输过程中出现漏液问题，同时防盗环的连接桥断裂力要控制在合理区间，让消费者开启时能顺利断开连接桥，同时不会出现防盗环提前脱落的情况。

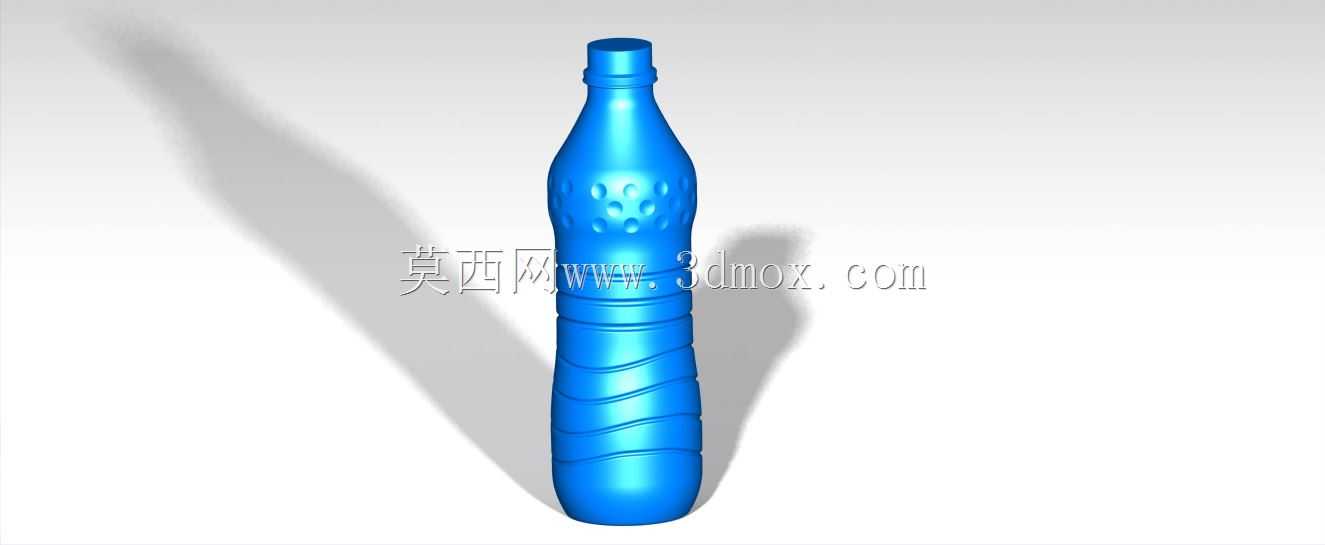

　　瓶身的结构设计上，中段的环形凹槽以及凹凸防滑纹理，首先是为了提升用户握持时的摩擦力，尤其是瓶身表面凝结冷凝水的时候，凹凸结构能避免湿滑脱手，同时这些环形的加强筋结构，能大幅提升瓶身的轴向承压能力，毕竟仓储运输过程中多层码垛的载荷会直接作用在瓶身轴向，没有合理的加强结构，PET瓶身很容易出现失稳变形，导致整垛货品垮塌。瓶身下部的波浪形曲面结构，一方面是优化吹塑过程中瓶坯的拉伸均匀性，避免瓶底位置出现料厚过薄的问题，另一方面也能提升瓶身的径向抗挤压能力，消费者单手握持的时候，合理的曲面形变能贴合手掌弧度，不会出现过硬硌手或者过度变形导致瓶内液体溢出的情况。瓶底的花瓣式或者内凹结构，是吹塑瓶的经典设计，既可以保证瓶子竖直放置时的平稳性，避免灌装后出现重心偏移倾倒的问题，又能抵消液体灌装后温度变化带来的瓶内压力变化，防止瓶底外凸导致瓶子无法平稳站立。

　　从设计思路的角度出发，这类水瓶的结构建模需要先确定整体的容量边界，500毫升的标称容量需要预留一定的顶部气隙，也就是灌装液位到瓶口的空间，避免液体受热膨胀后从瓶口渗漏，整体瓶身的高度、最大直径要适配现有标准的纸箱包装尺寸，通常单箱24瓶的排布方式下，瓶身的最大直径不能超过68mm，整体高度控制在230mm左右，这样才能适配通用的瓦楞纸箱内尺寸，不需要额外开制新的纸箱模具，降低包材的综合成本。建模过程中要注意瓶身所有曲面的过渡圆角，不能出现过小的圆角或者尖角结构，否则吹塑成型的时候，PET料在模具型腔内拉伸会出现料厚不均，甚至出现吹破的问题，同时外表面的圆角也能避免贴标过程中标签出现褶皱，保证贴标后的外观平整度。

　　瓶口部分的设计除了螺纹结构之外，瓶口的端面平面度要求很高，这个位置是和瓶盖内的密封垫片接触的密封面，如果平面度超差，哪怕螺纹旋合到位，也会出现密封失效漏液的问题，建模的时候要保证瓶口端面是平整的环形面，不能有拔模带来的斜面或者结构错位。瓶颈位置的过渡曲面要平滑过渡，一方面是适配灌装机的卡瓶口定位结构，让瓶子在输送过程中能被卡瓶板稳定夹持，不会出现掉瓶或者卡滞的问题，另一方面平滑的过渡也能避免应力集中，在瓶子受到撞击的时候，不会从瓶颈位置出现断裂。

　　从实际使用的角度，这类水瓶的重量通常控制在12克到18克之间，在保证结构强度的前提下尽可能降低PET原料的用量，这就要求结构设计的时候，通过合理的加强筋结构来弥补壁厚降低带来的强度损失，而不是单纯靠增加壁厚来提升强度，这也是轻量化包装设计的核心思路。瓶身的防滑纹理深度不能过深，否则会在吹塑脱模的时候出现粘模的问题，纹理的排布方向也要和握持时的手指方向匹配，通常是周向排布的凹凸结构，这样不管用户是正握还是反握，都能获得足够的摩擦力。另外瓶身的结构还要考虑标签的粘贴区域，标签覆盖的位置要尽量保证圆柱度，不能有过大的曲面起伏，否则标签粘贴后会出现翘边或者气泡，影响产品的外观展示效果。

　　在运输环节的适配性上，瓶身的轴向承压能力需要达到至少200N以上，这样码垛5层的时候，底层的瓶子也不会出现压溃变形，这部分的强度除了靠环形加强筋之外，瓶肩位置的过渡曲面角度也很关键，瓶肩的倾斜角度不能过陡，否则轴向载荷无法顺利传递到瓶身下部，会集中在瓶肩位置导致变形。瓶底的支撑脚结构要保证共面，五个支撑点的高度差要控制在0.2mm以内，否则瓶子放在平面上会出现晃动，影响消费者的使用体验。整体建模完成后还需要做拔模分析，所有外表面的拔模角度要控制在1度以上，纹理区域的拔模角度要适当加大，保证吹塑完成后瓶子能顺利从模具中脱出，不会出现拉伤或者粘模的问题。
