paak公司配套奶瓶吹塑成型模具结构

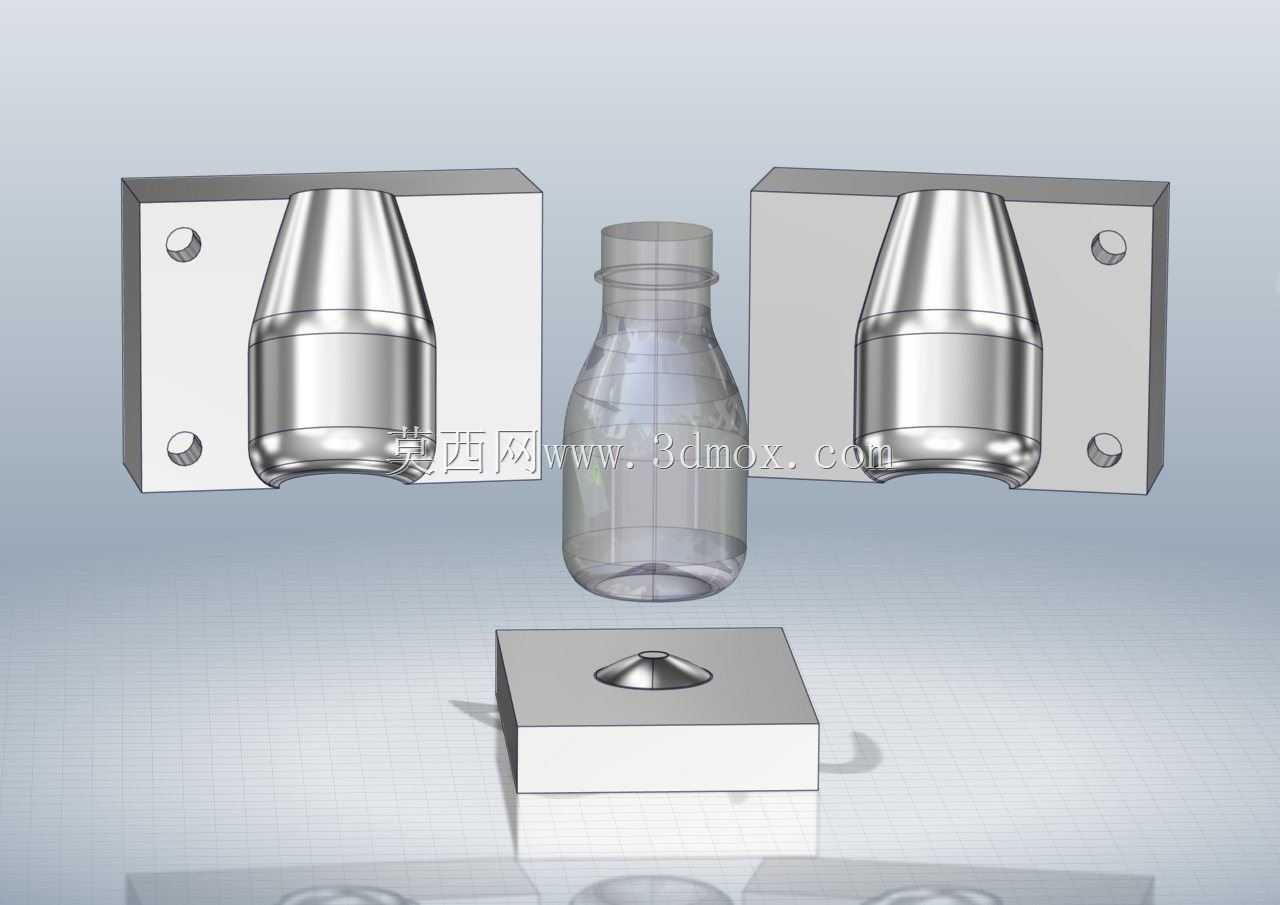

　　这套结构针对paak公司的奶瓶产品做吹塑成型配套设计，日常应用场景集中在食品包装领域的中空塑料制品量产环节，直接对接高速吹塑设备的安装工位，完成PET材质奶瓶的批量成型作业。整套模具采用哈夫式对开结构，左右两个型腔模块通过标准模架固定在吹塑机的动定模板上，模架上预留的安装孔位完全适配常规吹塑设备的T型槽装夹尺寸，安装时不需要额外做转接板加工，直接穿装螺栓即可完成定位锁紧，合模过程中依靠导柱导套的配合保证左右型腔的同轴度，避免合模错位导致的瓶体飞边、壁厚不均问题。

　　从产品功能特性来看，型腔的曲面完全复刻奶瓶的外轮廓造型，针对瓶身的过渡圆角、瓶口的螺纹预成型位置、瓶底的凹陷结构都做了单独的曲面精加工，成型后的瓶体外表面不需要额外做抛光处理就能达到食品接触级的外观要求，瓶身的环形加强筋位置在型腔上做了对应的凸起结构，吹塑过程中高压空气作用下型坯会完全贴合型腔表面，冷却后直接形成加强筋结构，不需要后续二次加工。下方单独的底模模块对应瓶底的成型，底模上的凸起结构刚好成型瓶底的中心凹位，合模时底模与左右哈夫块的贴合面做了0.02mm的研配间隙，既保证合模密封不漏气，又能避免合模压力过大导致的贴合面压损。

　　设计过程中首先考虑的是吹塑工艺的排气需求，在型腔的曲面转折位置、瓶身加强筋的死角位置都预留了微米级的排气槽，排气槽深度控制在0.03mm以内，既可以快速排出型坯与型腔之间的空气，避免瓶体表面出现气泡、缺料问题，又不会让熔融的塑料渗入排气槽形成飞边。冷却水路采用随形排布的方式，沿着型腔的外轮廓环绕布置，水路距离型腔表面的距离保持在15mm，保证整个型腔表面的冷却温度差控制在5℃以内，冷却过程中瓶体各部位收缩率一致，不会出现局部变形、瓶口椭圆的问题。

　　安装边界上，整套模具的闭合厚度、开模行程都适配市面上主流的20L以内吹塑设备参数，左右哈夫块的开模距离预留了足够的取件空间，瓶体成型后开模时哈夫块向两侧分开，底模向下退离，配合吹塑设备的吹气杆顶出动作，成型好的奶瓶可以直接靠自重落到输送带上，不需要额外设置顶出机构，简化了模具的整体结构，也降低了后期维护的成本。日常生产过程中，只需要定期检查合模面的磨损情况、清理排气槽内的残留塑料，就可以保证长期稳定生产，成型的奶瓶壁厚均匀，瓶口的尺寸精度可以直接配合后续的旋盖工序，不需要额外做切口修整。针对奶瓶这类食品接触类产品，型腔的材质选用了食品级的镜面模具钢，抛光后表面粗糙度可以达到Ra0.8以下，不会在瓶体表面留下加工纹路，也避免了长期生产过程中型腔锈蚀污染产品的问题。
