制药用小容量药瓶吹塑成型模具结构

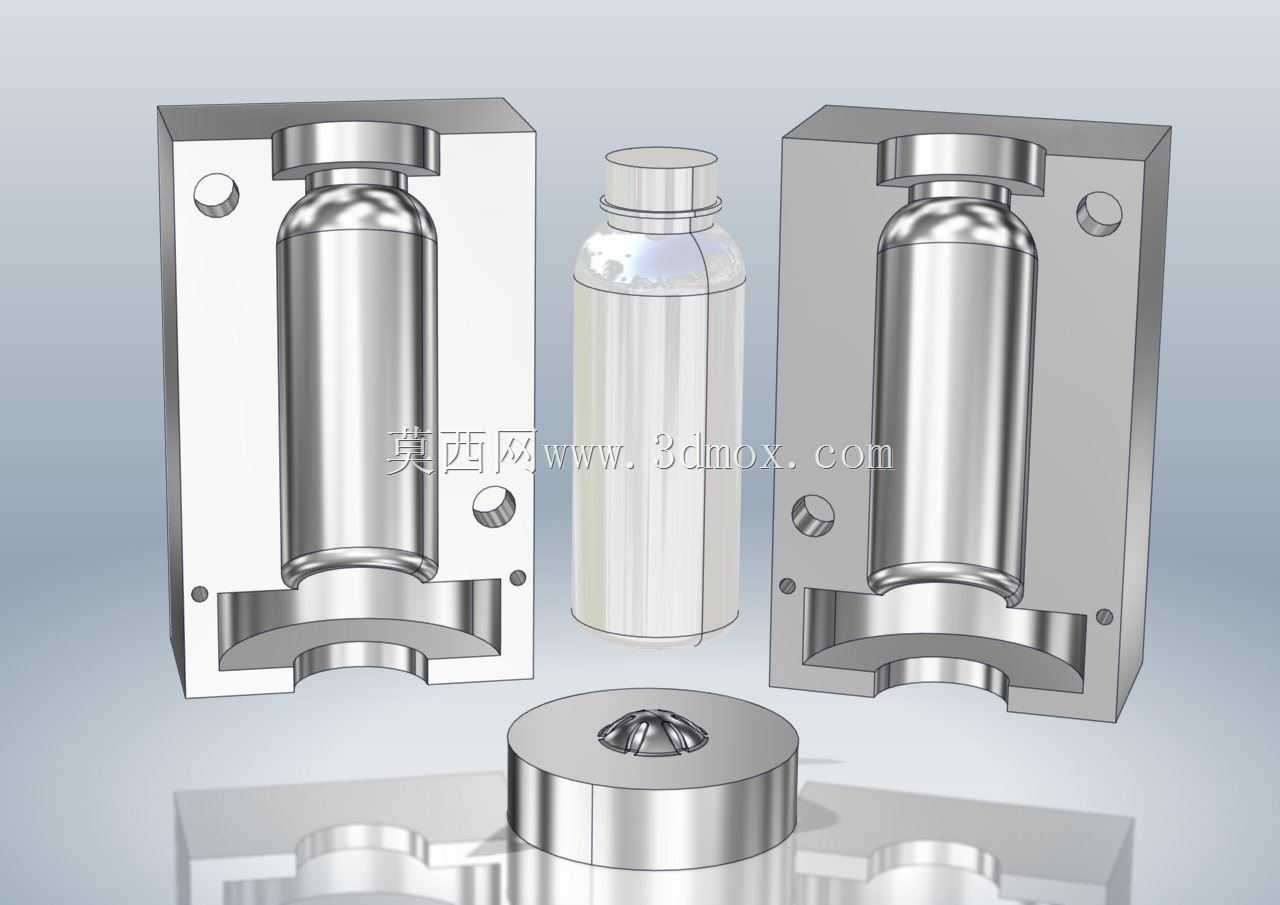

　　这套结构面向制药行业口服制剂、无菌液体制剂的小容量塑料药瓶量产场景，对应吹塑成型工艺的模腔组配设计，核心是保障瓶身成型精度与批量生产的一致性。从结构拆分来看，整套模具采用哈夫式对开型腔布局，左右两个半模分别加工出与药瓶外轮廓完全贴合的型腔曲面，型腔表面做镜面抛光处理，避免成型后瓶身出现流痕、合模线错位等外观缺陷，满足药品包装的外观洁净度要求。底部独立设置的型芯镶件，对应药瓶底部的凹入成型结构，镶件与半模的配合采用锥面定位，配合间隙控制在0.02mm以内，既避免合模时出现飞边，也方便后续磨损后单独更换镶件，降低维护成本。

　　设计过程中首先匹配制药企业的包装规格要求，瓶身整体为圆柱型结构，瓶口设置标准螺纹段与密封凸缘，对应瓶盖的旋合密封需求，型腔在瓶口位置单独做了冷却水路的绕行布局，保证瓶口部位冷却均匀，避免螺纹段变形导致密封失效。半模上设置的圆形导向孔与导柱配合，合模时的定位精度可以控制在0.01mm以内，保证左右半模型腔完全对中，不会出现瓶身壁厚不均的问题。从安装边界来看，整套模架适配常规吹塑设备的模头安装尺寸，半模的背部设置标准T型槽，可直接固定在吹塑机的动定模安装板上，不需要额外做转接板加工，减少现场安装调试的工作量。

　　实际生产过程中，熔融的塑料型坯从模头挤出后垂入开启的型腔之间，合模后型坯被夹紧在左右半模与底部型芯之间，通入压缩空气将型坯吹胀贴紧型腔内壁，冷却定型后开模即可取出成型的药瓶。这套结构在设计时特意将瓶身的圆角过渡做了R2以上的圆弧处理，避免应力集中导致的成型后瓶身开裂，同时也方便吹塑过程中塑料的流动填充，减少局部缺料的问题。型腔的排气槽开设在半模的分型面上，槽深控制在0.015mm，既可以顺利排出型腔内的空气，避免瓶身出现气泡、缺料等缺陷，也不会让熔融塑料渗入排气槽形成飞边，减少后续去飞边的人工工序。

　　针对制药行业的洁净生产要求，整套模具的所有成型面都采用耐腐蚀的模具钢材质，可耐受日常生产过程中的消毒剂擦拭，不会出现锈蚀脱落污染瓶身的问题。半模上设置的冷却水孔采用直通式布局，水路距离型腔表面的距离保持在15mm左右，保证冷却均匀，成型周期可以稳定控制在12秒以内，满足批量生产的效率要求。底部型芯的中心设置余料槽，对应吹塑后瓶口的余料切除位置，余料槽的尺寸与后续自动切边工装的定位尺寸匹配，成型后的瓶体可以直接转入切边工序，不需要二次定位。

　　在结构细节上，半模的分型面做了0.5mm的溢料槽设计，即使出现少量飞边也会集中在溢料槽内，不会延伸到瓶身外观面，降低后续外观检验的不良率。导向孔内设置自润滑铜套，长期开合模过程中不需要频繁加注润滑油，避免油污污染药品包装，符合制药车间的生产规范。整套结构的所有棱角都做了倒角处理，避免安装调试过程中划伤操作人员，也减少应力集中导致的模架开裂风险。
