瓶装液体吹塑成型模具结构设计

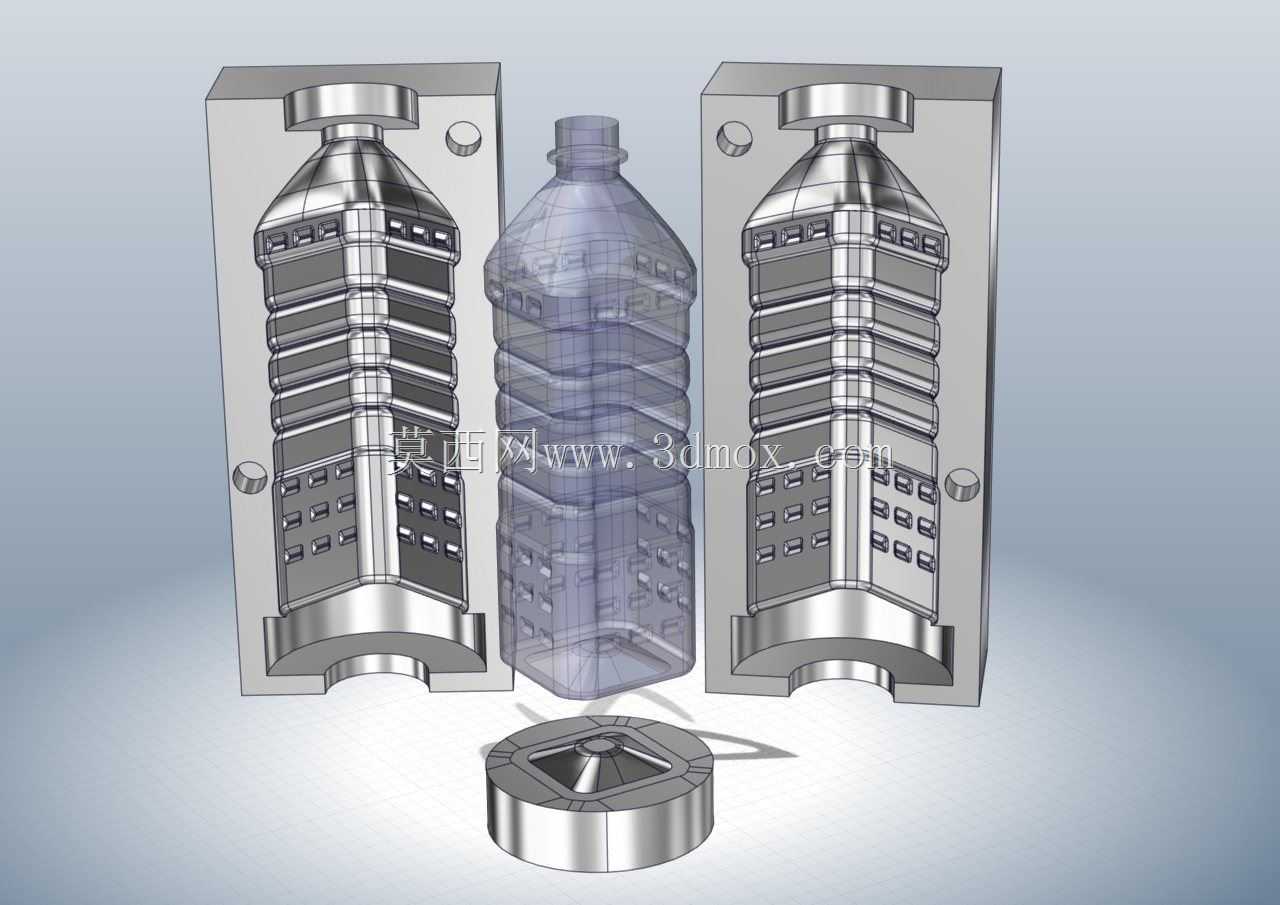

　　这套吹塑成型工装主要面向瓶装饮用水、常温非碳酸饮品等液态快消品的中空容器量产场景，适配挤出吹塑工艺的量产线节拍，可直接对接常规吹塑设备的模架安装位，无需额外做安装面的二次加工。从结构拆分来看，整套工装分为左右半模、底部镶件三个核心组成部分，左右半模对合后形成完整的瓶身型腔，底部镶件承担瓶底成型与封底的功能，分型面沿瓶身轴向中心设置，开模时沿分型面做水平方向的分模动作，配合吹塑机的吹气杆完成型坯吹胀、冷却定型后，由底部顶出结构将成型后的瓶体脱出。

　　设计过程中首先匹配了目标瓶型的容量要求，型腔轮廓完全贴合带加强筋结构的大容量瓶身外形，瓶身区域的多道横向、纵向加强筋结构在型腔上做了对应凸起，成型后瓶体的环向刚度与轴向抗挤压能力可满足运输堆叠要求，避免灌装后堆码出现瓶身瘪陷的问题。型腔表面做了均匀的抛光处理，保证吹塑成型后瓶体外壁无明显合模线以外的划痕，满足透明PET材质瓶身的外观要求，不需要后续做额外的表面处理工序。

　　安装边界上，左右半模的外侧基准面做了统一的公差控制，可直接适配常规直线导轨开合模的吹塑设备模架，半模上预留的定位销孔与设备模架的定位柱完全匹配，安装时不需要额外配做定位结构，上下端面的平行度公差控制在0.02mm以内，保证合模后分型面贴合紧密，不会出现吹胀过程中漏料、飞边过厚的问题。底部镶件采用独立的安装固定方式，通过螺栓固定在吹塑机的下模安装板上，可根据不同瓶底的结构做快速更换，不需要整体更换半模型腔，适配小批量多规格瓶型的柔性生产需求。

　　功能特性上，型腔内部的冷却水道沿瓶身轮廓做随形排布，进水口与出水口设置在半模的外侧端面，对接设备的冷却水循环系统后，可保证吹胀过程中型腔各区域温度均匀，瓶身冷却速度一致，避免出现局部冷却不足导致的瓶身变形、收缩率不均的问题。合模面处做了0.1mm的溢料槽设计，吹塑过程中溢出的少量余料会进入溢料槽，不会在瓶身合模线处形成厚飞边，后续去飞边工序的工作量可降低60%以上。瓶口位置的型腔做了高精度的尺寸控制，成型后的瓶口螺纹与标准瓶盖的配合公差满足密封要求，不会出现灌装后漏液的问题，瓶口端面的平整度控制在0.05mm以内，保证封口时铝箔垫片可完全贴合瓶口端面。

　　实际应用中，这套工装可适配0.8-1.5L容量范围的瓶装液体容器生产，更换不同的瓶身镶件即可调整瓶身的筋条结构与外观造型，不需要重新加工整套模架，可大幅降低多SKU产品的模具投入成本。吹塑成型过程中，型坯挤出后落入半模型腔，合模机构带动左右半模闭合夹紧型坯，吹气杆从瓶口位置伸入型坯内部通入压缩空气，将高温软化的型坯吹胀贴合到型腔内壁，同时通入循环冷却水对模具进行降温，待塑料冷却定型后开模，底部顶杆动作将瓶体顶出，即可进入后续的飞边修剪、灌装工序。整套结构的导向定位依靠半模上的导柱导套完成，合模过程中不会出现型腔错位的问题，长期量产过程中的合模精度保持性好，连续生产10万模次后合模错位量仍可控制在0.03mm以内，不会出现瓶身壁厚不均的问题。
