齿轮类零件一模两腔注塑模具结构

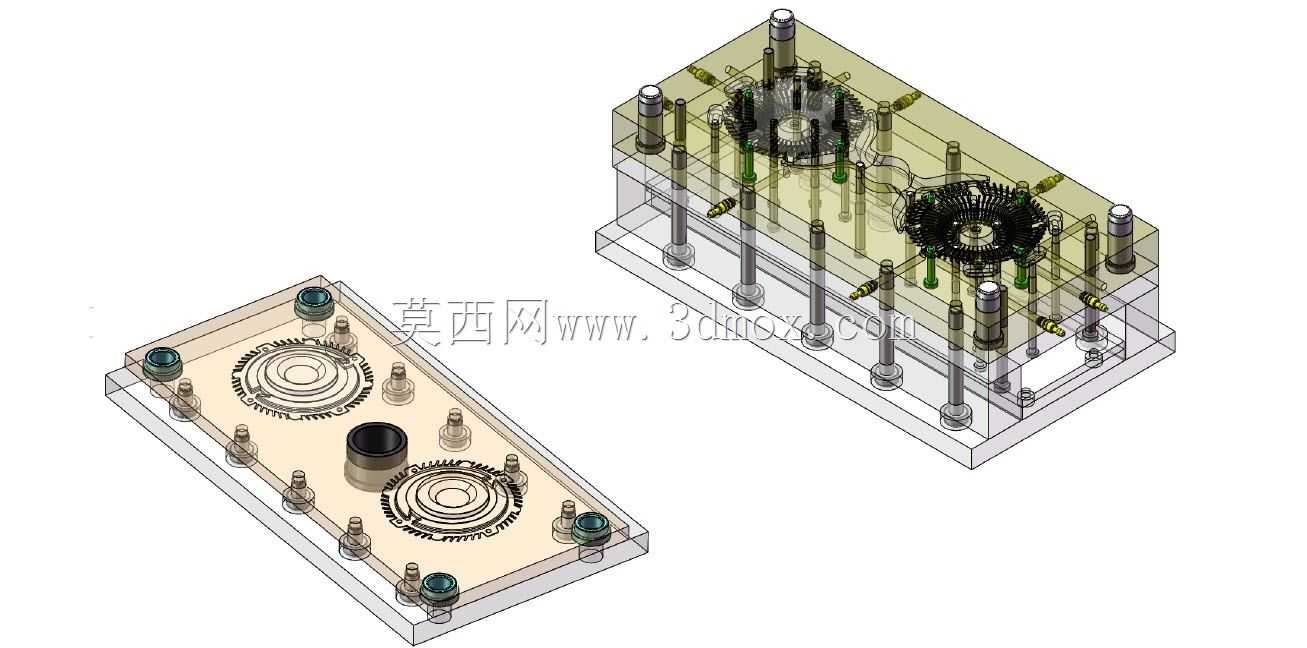

　　这套模具针对带齿形特征的圆盘类塑料零件设计，采用一模两腔的型腔布局，适配中小批量传动类塑料零件的注塑生产场景，常见于小家电传动组件、办公设备走纸机构、小型减速箱内部塑料齿轮的量产加工环节。从结构拆分来看，定模侧设置了两个对应零件外形的成型型腔，齿形区域采用整体镶件加工，避免整体式型腔加工时齿根处应力集中导致的模具寿命不足问题，镶件采用预硬模具钢制作，齿形轮廓通过慢走丝精加工保证成型精度，确保注塑后零件齿向误差、齿形累积偏差满足传动啮合要求。动模侧对应设置了成型零件内孔与端面的型芯组件，两个型芯的安装基准统一在动模板的同一加工基准面上，保证开模后两个型腔的零件收缩率一致，减少同模零件的尺寸离散度。冷却回路采用随形布局，

　　围绕两个型腔的环形轮廓设置多层环形水道，在齿形对应的壁厚区域加密水道间距，控制冷却水流速在湍流区间，保证零件成型时各区域冷却速率均匀，避免齿形区域因冷却不均出现翘曲变形，导致后续装配啮合卡滞。顶出机构采用顶杆与顶板结合的组合形式，在零件的非齿形端面、内孔加强筋位置均匀布置顶杆，顶杆端面与型芯表面贴合精度控制在0.02mm以内，避免顶出时在零件表面留下过高的顶出痕迹，同时在两个型腔之间的流道区域设置拉料杆，保证开模时流道凝料随动模侧脱出，配合自动切断浇口结构实现流道与零件的自动分离。导柱导套采用四组均布在模具四角的布局，导套设置储油槽结构，减少长期开合模过程中的导向面磨损，合模时的导向精度可保证定动模合模错位量控制在0.01mm以内，

　　避免齿形型腔错位导致的零件错边缺陷。模具的安装边界适配常用的160吨卧式注塑机拉杆间距，定位圈尺寸、浇口套球面半径均匹配对应注塑机的射嘴规格，无需额外改装即可直接上机装夹，模具总厚度满足注塑机的最大最小模厚要求，开模行程预留足够的顶出距离，保证零件成型后可完全脱出型芯。在排气设计上，在齿形型腔的末端、塑料熔接痕对应的位置设置深度0.02mm的排气槽，排气槽延伸至模具外缘，避免注塑时型腔内的气体无法排出导致零件出现烧焦、缺料、气泡等缺陷，尤其是齿顶位置的填充末端，排气槽的布置直接影响齿形的填充完整性。这套结构在设计时充分考虑了塑料齿轮成型的收缩率补偿，针对不同塑料原料的收缩特性，在齿形参数上预留了对应的收缩补偿量，保证成型后的零件常温下齿形参数符合设计要求，同时模具的易损件如镶件、顶杆、导套均采用标准化设计，后续维护时可直接更换标准件，减少停机维修时间。
