带侧抽芯结构的盒体注塑成型模具

项目分类:注塑模图纸 发布时间:2022-02-05 ID:544823
  • 带侧抽芯结构的盒体注塑成型模具

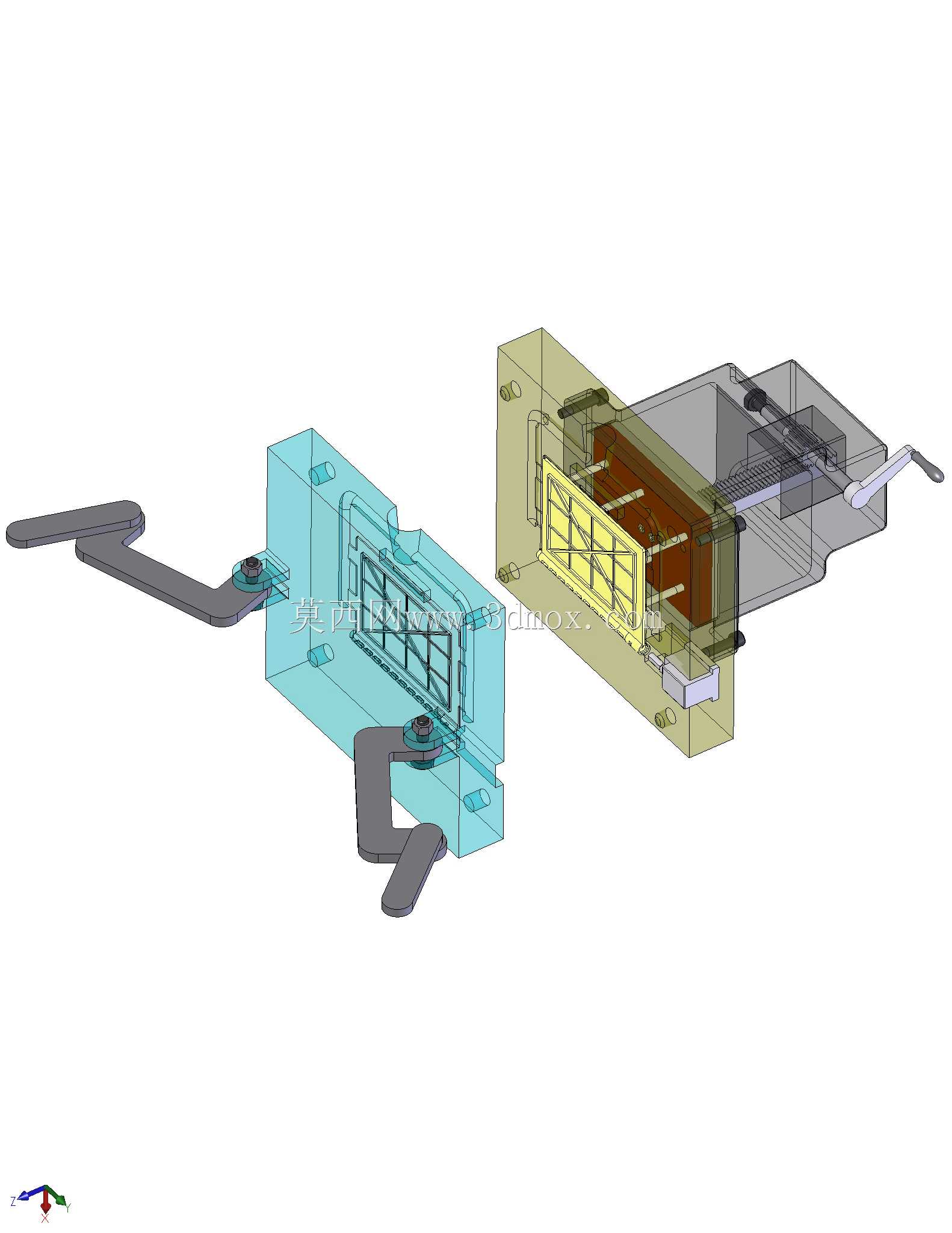

  这套模具主要针对带侧凹特征的薄壁盒类塑件设计,日常消费电子外壳、小型收纳盒、仪器仪表防护壳体这类量产塑件的生产,都能看到同结构模具的应用场景。在实际注塑生产环节,这类带侧向凹凸结构的塑件无法通过常规的动定模开模方向直接脱出,必须在开模顶出动作前完成侧向型芯的抽离,否则会出现塑件侧壁拉裂、倒扣位置缺料的问题,这套结构的核心设计逻辑就是围绕侧抽芯动作的可靠性展开。从结构组成来看,模具分为定模侧和动模侧两大模块,定模侧集成了进料浇口套、定模型腔板、冷却水路接口,熔融塑料通过浇口套直接注入型腔内部,型腔表面做了抛光处理,能保证塑件外表面的光洁度要求,避免出现流痕、熔接痕这类外观缺陷。动模侧除了核心的动模型芯外,

  还设置了两组对称的斜导柱侧抽芯机构,侧型芯通过滑块固定在动模的导滑槽内,开模过程中斜导柱会随着定模的开模行程带动滑块沿导滑槽做横向移动,当开模行程达到侧抽芯的安全距离后,滑块会被限位挡块锁定位置,避免合模时滑块出现移位错位。冷却水路的排布沿着型腔和型芯的轮廓均匀布置,距离成型面的距离控制在15-20mm区间,水路间距保持在25mm左右,能保证注塑过程中型腔各区域温度均匀,减少塑件因冷却不均产生的翘曲变形问题,针对盒体类塑件壁厚较薄的特点,水路进出口做了快插接口设计,方便生产现场快速接通水循环管路。顶出机构采用顶杆顶出的方式,顶杆的排布位置避开了塑件的外观面和内部装配卡扣位置,顶出行程经过核算,刚好能将塑件完全顶出动模型芯,

  同时不会出现顶出过度导致塑件变形的情况,顶杆和顶杆孔的配合间隙控制在0.02mm以内,既保证顶杆滑动顺畅,又不会出现飞边溢料的问题。模架部分采用标准模架改制,导柱导套设置在模架的四个角位,合模时导柱先进入导套完成动定模的定位,定位精度能控制在0.01mm以内,避免合模时出现型腔错位导致塑件壁厚不均的问题。从安装边界来看,这套模具的整体外形尺寸适配160吨级的卧式注塑机,模具的安装孔位、定位圈尺寸、顶棍孔位置都和对应吨位注塑机的参数匹配,安装时只需要将定位圈卡入注塑机定模板的定位孔内,锁紧压板即可完成装夹,不需要额外做改装。在实际生产调试环节,需要重点关注侧抽芯的动作时序,必须保证侧型芯完全抽出后再启动顶出动作,

  合模时要保证侧滑块完全复位锁紧后再开始射胶,否则很容易出现侧型芯撞模的损坏问题,日常维护时需要定期给斜导柱、滑块导滑槽添加润滑脂,减少滑动部件的磨损,延长模具的使用寿命。针对盒体塑件的成型特点,浇口位置设置在塑件的内侧非外观面,浇口痕迹不会影响塑件的外观质量,浇口的截面尺寸经过核算,能保证熔融塑料在型腔内的填充速度均匀,避免出现填充不足、困气的问题,在型腔的困气位置还设置了排气槽,排气槽深度控制在0.02mm,既能顺利排出型腔内的空气,又不会出现溢料飞边的问题。
