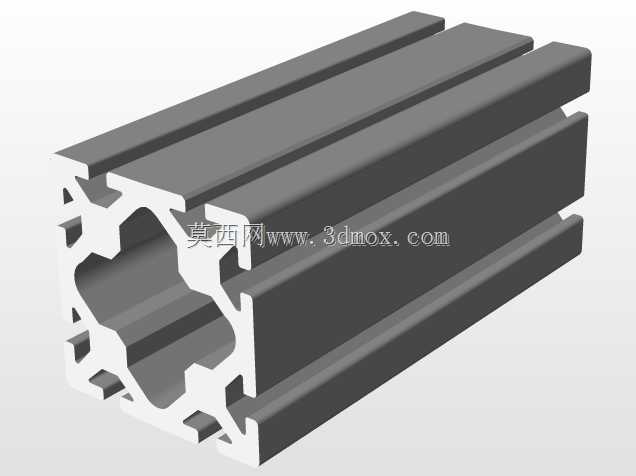

欧标80系列工业铝型材截面结构

　　这款80系列欧标工业铝型材，是目前自动化产线机架、设备防护围栏、物料周转台架搭建中应用占比极高的基础构件，日常做设备改造、非标机架设计时，选型阶段最先核对的就是这类型材的截面参数与安装适配性。从截面结构来看，中心采用大尺寸中空腔体设计，并非单纯为了减重，实际应用中这个腔体可以穿设设备动力线缆、气动管路，部分场景下还能嵌入定制的走线槽或者传感器安装座，避免管线外露造成的剐蹭、积尘问题，也能让整台设备的外观更规整。型材四个方向均开设有标准T型槽，槽口尺寸适配常用的T型螺栓、法兰螺母，不需要额外在型材上打孔攻丝，搭建框架时只需要将对应角件、连接件嵌入槽内锁紧即可，后期调整工位、增减附属构件时，只需要松开对应螺栓就能调整安装位置，相比传统焊接钢架，拆装调整的效率能提升数倍，也不会产生焊接变形、焊疤打磨的额外工序。

　　设计这类型材截面时，首先要兼顾刚性与重量的平衡，80规格的型材通常用于机架的主承重梁位置，壁厚的选取直接决定整架的负载能力，日常选型时如果是承载较重的动力头、输送模组，会选取壁厚更厚的规格，而如果是做防护围栏、轻载工作台架，常规壁厚就能满足需求，不会造成材料成本的浪费。型材的棱边均做了圆角过渡处理，一方面是挤压生产时的工艺需求，避免应力集中造成型材开裂，另一方面安装时也能减少尖锐棱边对安装人员的剐蹭风险，配套的端盖、封条也能完美贴合棱边，不会出现装配缝隙。

　　安装边界方面，这类型材的端面连接通常采用端面连接板或者角槽连接件，两根型材垂直拼接时，角件的安装位置需要提前预留螺栓的操作空间，尤其是做多层机架设计时，层间距的设定要考虑到T型螺栓的锁紧操作空间，避免后期装配时扳手无法伸入。槽口内部的尺寸公差控制直接决定了连接件的滑动顺畅度，公差过大会造成螺栓在槽内晃动，连接刚性不足，公差过小则会导致螺母无法顺利嵌入槽内，装配效率大幅降低，建模时需要严格核对槽口的宽度、槽底的深度尺寸，确保和市面上通用的配套紧固件完全适配。

　　实际应用场景中，这类铝型材除了做设备主框架，还经常用于制作设备的安全防护门导轨支架、物料滑道的侧边支撑、检测工位的工装安装架，部分洁净车间内的设备机架会优先选用这类铝型材，因为铝型材表面经过阳极氧化处理，不易积尘、耐擦拭，符合洁净车间的卫生要求，不需要像钢材一样做表面喷漆、镀锌处理，生产周期更短。做长跨度机架设计时，还需要核算型材的绕度变形量，当单根型材支撑长度超过一定数值时，需要在中间增加加强撑或者选用更高规格的型材，避免长时间负载后出现型材弯曲变形，影响上面安装的模组、传感器的定位精度。型材表面的氧化膜厚度也有对应的行业要求，常规工业场景下氧化膜厚度满足基础耐磨需求即可，如果是在有腐蚀性气体的车间使用，就需要选用氧化膜更厚的特殊表面处理规格，延长型材的使用寿命。
