十字型铝制注射模架支撑构件

　　在注塑生产车间的模架装配环节，这类十字型铝制支撑构件是中小型铝注射模具架体的核心受力部件，主要承担模架上部合模机构的竖向载荷，同时分散合模过程中产生的侧向分力，避免模架在反复开合模动作中出现偏移、形变问题。日常生产里，这类支架多用于100吨到250吨锁模力区间的小型铝注塑成型设备配套模架，适配日常生产中薄壁铝制压铸件、小型铝结构件的注射成型工位，在消费电子铝制结构件、小型五金铝配件的生产线上应用频次较高。

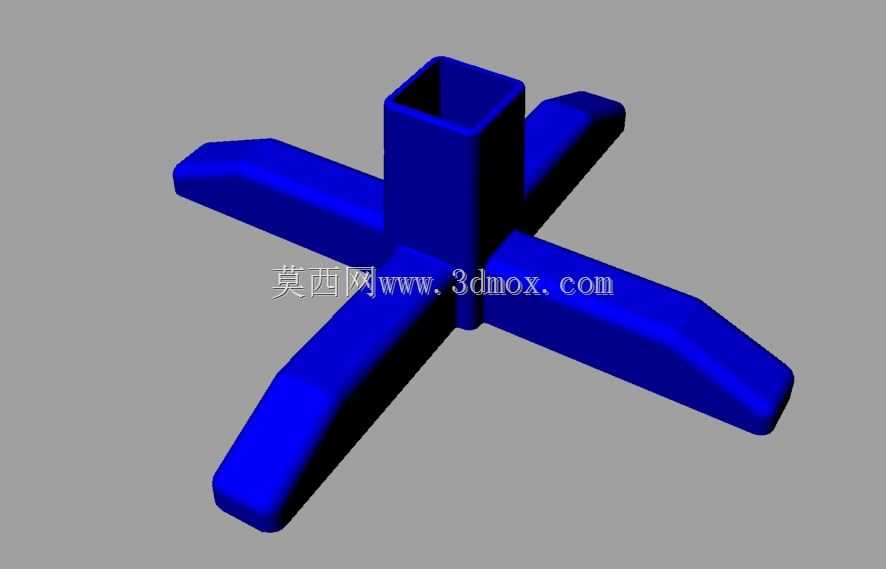

　　从结构设计逻辑来看，构件采用中心方管立柱搭配四个辐射式支脚的十字布局，中心的方形通孔是核心安装定位基准，直接套接在模架的主导向立柱上，配合间隙控制在0.02mm到0.05mm之间，既保证支架沿导向柱滑动时的顺畅度，又能避免间隙过大带来的晃动偏移。四个支脚采用等角度90度均匀分布的设计，每个支脚的截面从根部到端部做渐变收窄处理，根部与中心立柱衔接处做了R3到R5的圆弧过渡，避免应力集中导致的受力断裂，支脚的上表面为平面设计，直接与模架的动模板底面贴合，每个支脚端部预留有安装沉孔，用于穿设紧固螺栓将支架与动模板锁附固定，支脚下部的斜面设计则是为了避让模架下部的顶出机构行程空间，避免开合模过程中支架与顶针板、复位杆等部件发生运动干涉。

　　从安装边界尺寸来看，中心方管的内孔尺寸适配直径40mm的标准模架导向柱，方管外壁到每个支脚端部的直线距离控制在180mm左右，支架整体高度为120mm，支脚的厚度从根部的25mm渐变到端部的15mm，整体采用6061铝合金材质加工，重量控制在1.2kg左右，既保证足够的结构强度，又能降低模架整体运动负载，减少开合模过程中的惯性冲击。设计过程中特意将四个支脚的受力面做了平面度校准，平面度公差控制在0.03mm以内，保证支架与动模板贴合时无间隙，避免合模受力时出现局部应力集中导致的模板变形。

　　实际使用过程中，这类支架不需要额外做表面处理，铝合金本身的抗氧化性能足以应对车间日常生产中的温湿度环境，支脚与中心立柱的衔接位置经过有限元受力校核，在20吨的竖向均布载荷下形变量不超过0.02mm，完全满足中小型铝注射模架的支撑需求。不同于钢制模架支架，铝制支架的自重更轻，能有效降低模架开合模的驱动负载，减少设备导轨的磨损，同时铝合金的减震性能优于钢材，能小幅降低合模过程中的振动传导，提升成型件的尺寸精度。在模架装配时，这类支架通常配套四个一组使用，分别安装在动模板的四个角位导向柱上，共同承担动模板、模仁及冷却系统的整体重量，同时在合模时起到辅助承压的作用，避免模架导柱承受过大的侧向弯矩，延长导柱、导套的使用寿命。
