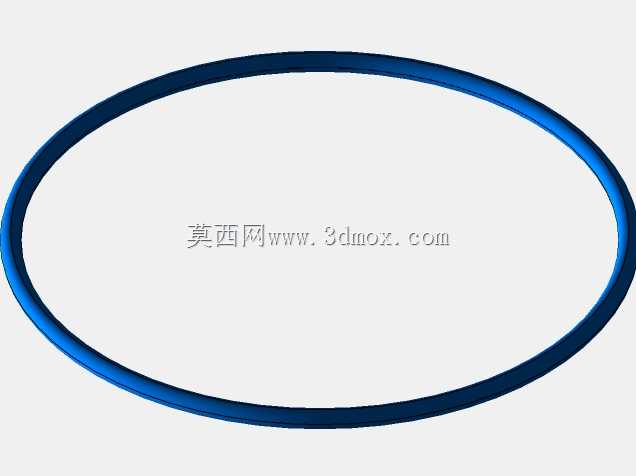

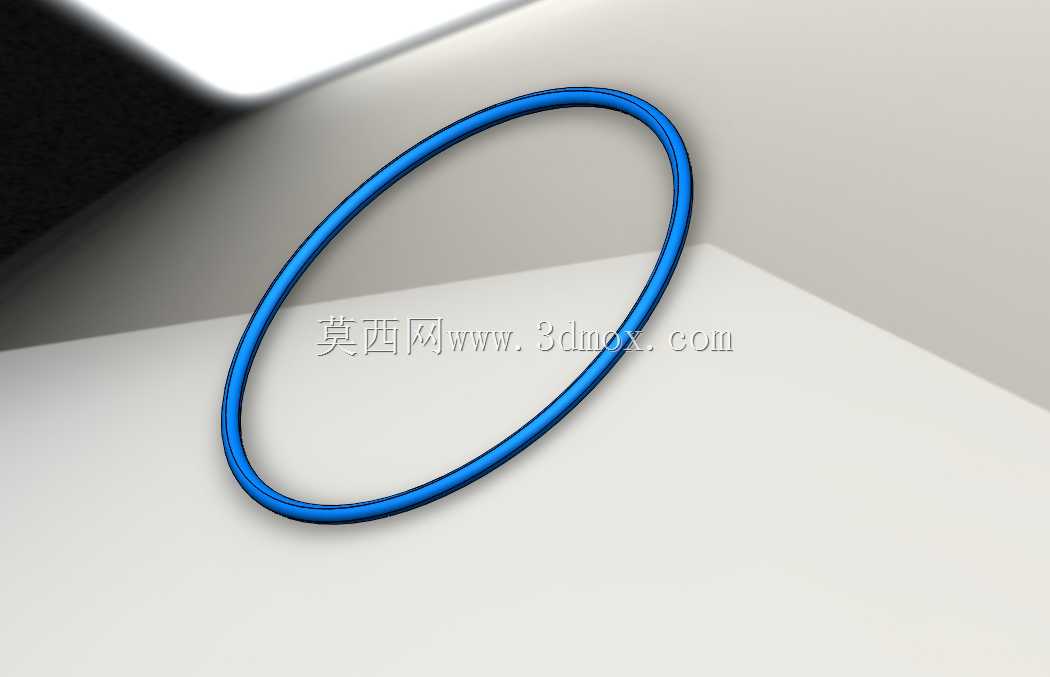

30毫米线径1毫米橡胶密封O形圈

　　在液压泵站的阀块接合面、气动回路的管接头衔接处、轻工设备的转轴防尘位，这类截面为圆形的环形密封件是最基础也最不可或缺的密封元件，日常选型时最先确认的就是公称内径与截面线径两个核心尺寸，本次涉及的这款O形圈公称内径30毫米，截面直径1毫米，适配的安装槽尺寸有明确的工程边界：静密封场景下的矩形槽深度建议控制在0.75-0.8毫米，槽宽取1.3-1.5毫米，槽口需做0.1-0.2毫米的倒角去除锐边，避免装配时刮伤橡胶表面造成早期泄漏；动密封场景下如果是往复运动工况，槽深可适当放大到0.8-0.85毫米，同时要保证配合面的粗糙度在Ra0.8以下，减少运动过程中的磨损量，延长密封件的使用寿命。

　　做三维建模的时候，很多新手容易直接画一个圆环就草草收尾，忽略实际工程中的细节要求：首先要给截面倒极小的圆角，真实的橡胶O形圈模压成型后不会存在绝对尖锐的分型面棱边，建模时添加R0.05左右的圆角能让渲染效果和实际加工件更贴合；其次要考虑装配压缩后的形变状态，做装配仿真的时候不能直接用原始尺寸的圆环硬配，要按照实际压缩率15%-25%的范围做形变模拟，检查是否存在过度压缩导致的应力集中，或是压缩量不足引发的密封间隙。

　　这类小线径的O形圈通常用在低压工况的密封场景，比如小型气动元件的端盖密封、低压水路的接头密封、电子设备的壳体防尘密封，很少用在高压液压回路中——1毫米的截面直径在超过10MPa的压力下很容易被挤入密封间隙造成剪切损坏，高压场景下通常会搭配挡圈使用，或是选用更大线径的规格。实际选型时除了尺寸，还要根据接触介质选对应材质：接触矿物液压油选丁腈橡胶，接触高温工况选氟橡胶，接触食品级介质选三元乙丙橡胶，不同材质的硬度、压缩永久变形率、耐温范围都有差异，建模时可以给模型配置不同的材质属性，方便后续做工程图的BOM标注时直接调用参数。

　　安装这类O形圈的时候要注意几个工程细节：首先不能用尖锐的工具撬装，避免划伤表面；装配前要在密封圈表面涂抹少量适配的润滑脂，减少装配时的摩擦力，避免扭曲——小线径的O形圈一旦在槽内发生扭曲，往复运动时很容易在短时间内出现磨损失效；安装前要检查密封槽内是否有铁屑、毛刺、残留的旧密封碎片，这些硬质杂质一旦夹在密封面之间，会直接造成密封失效，甚至刮伤配合的金属表面。

　　从设计逻辑上来说，这类标准密封件不需要做自定义的结构修改，建模的核心是保证尺寸精度与安装位的匹配度，很多工程师做整机设计时习惯直接调用标准件库的模型，但要注意核对标准件的尺寸公差：内径30毫米的O形圈内径公差通常在±0.3毫米左右，截面直径公差在±0.08毫米左右，设计密封槽的时候要把公差范围考虑进去，避免极限尺寸下出现装配干涉或是密封压力不足的问题。另外在做整机的三维装配时，要给O形圈预留合理的装配路径，避免装配过程中密封圈被相邻的零件锐边刮擦，比如端盖装配时要做导入倒角，让密封圈能顺着倒角平滑进入密封位，而不是被硬挤入槽内。

　　这类小规格O形圈的应用场景非常分散，从小型家电的防水结构，到实验仪器的气路密封，再到小型自动化设备的气缸密封，几乎所有涉及流体阻隔、粉尘防护的位置都能看到它的身影，看似结构简单的环形橡胶件，实际是保证设备无泄漏运行的核心基础零件，建模时对尺寸精度、装配细节的把控，直接影响后续实际生产装配的效率和设备运行的可靠性。
