带圆头伸缩结构导向推杆机械构件

　　这类带圆头端头的伸缩式推杆，在轻工装配、电子元器件压合、小型工装夹具的直线顶出工位上应用十分普遍，不同于大负载液压推杆的厚重结构，这类小尺寸推杆更多承担轻载直线位移、工件顶出、位置抵紧的功能，在自动化流水线的止停工位、治具的脱料环节、检测设备的探头伸缩结构中都能看到同结构构件的身影。从结构设计逻辑来看，端头采用半球形圆头设计，核心是为了降低推杆与被接触工件的硬接触应力，避免平端面推杆在抵接工件时因对位偏差刮伤工件表面，同时圆头的弧面结构能在小角度对位偏差时自动导正接触位置，减少推杆杆身受到的侧向弯矩，延长构件的使用寿命。杆身采用分段伸缩的同轴结构，固定段与活动段采用小间隙滑配设计，配合面的长度经过匹配计算，既保证伸缩过程无卡滞，

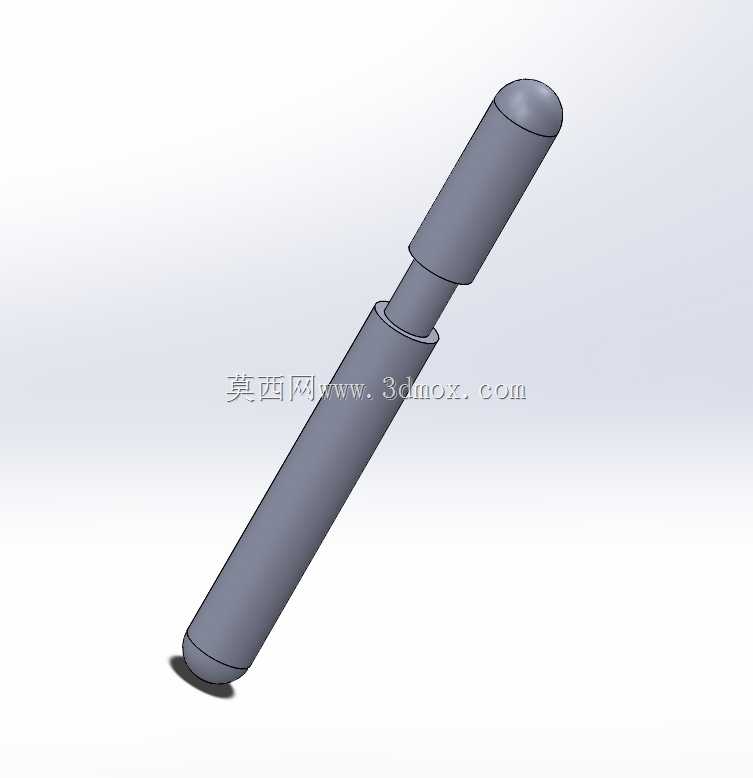

　　又能控制活动段伸出后的径向晃动量在允许公差范围内，避免伸出到位后出现端头偏摆的问题。从尺寸边界来看，该推杆总伸展长度为100mm，杆身主体直径为10mm，伸缩行程由60mm固定段、10mm中间过渡段、30mm活动伸出段组成，安装时固定段可直接嵌入对应安装座的10mm孔径内，无需额外加装导向套即可满足常规轻载工况的使用要求，安装边界的径向占用空间仅为杆身直径尺寸，轴向安装空间可根据实际行程需求选择是否预留活动段的收缩余量，适配紧凑安装空间的设计需求。在实际选型应用中，这类推杆常配合复位弹簧使用，在无外力驱动时依靠弹簧力保持收缩状态，需要顶出时通过气缸、电磁铁或者凸轮结构驱动杆身伸出，完成指定的直线动作，由于结构简单、零件数量少，

　　这类推杆的故障率极低，日常维护仅需定期在滑配面涂抹少量润滑脂即可保证长期顺畅运行。设计这类构件时，需要重点关注伸缩配合段的同轴度公差，若固定段与活动段的同轴度偏差超过0.02mm，伸缩过程中就会出现卡滞、磨损加剧的问题，同时圆头端面的表面粗糙度需要控制在Ra1.6以下，避免接触工件时留下压痕或者刮痕，杆身的材质通常选用不锈钢或者表面硬质氧化的铝合金，兼顾轻量化与耐磨需求，在有耐腐蚀要求的工况下也可选用POM等工程塑料材质制作活动段，进一步降低接触时的工件损伤风险。在治具设计场景中，这类推杆常作为脱料销使用，安装在注塑模具或者冲压治具的模板内，开模时依靠弹簧力推动推杆伸出，将卡在模腔内的工件顶出，

　　圆头设计可以避免顶出时在工件表面留下明显的顶杆痕迹，提升工件的外观质量；在检测设备中，这类推杆可作为定位抵紧件，伸出后抵接在工件的基准面上，完成工件的位置固定，保证检测过程中工件不会出现位移，提升检测数据的准确性。不同于标准件的固定尺寸参数，该结构的推杆可以根据实际安装空间调整各段的长度比例，比如在行程需求更小的场景下，可以缩短活动段的长度，在需要更长导向距离的场景下，可以加长固定段的配合长度，提升伸出后的结构稳定性，整个构件没有复杂的异形结构，加工难度低，普通车削设备即可完成全部加工工序，制造成本可控，适合小批量定制或者大批量标准化生产。
