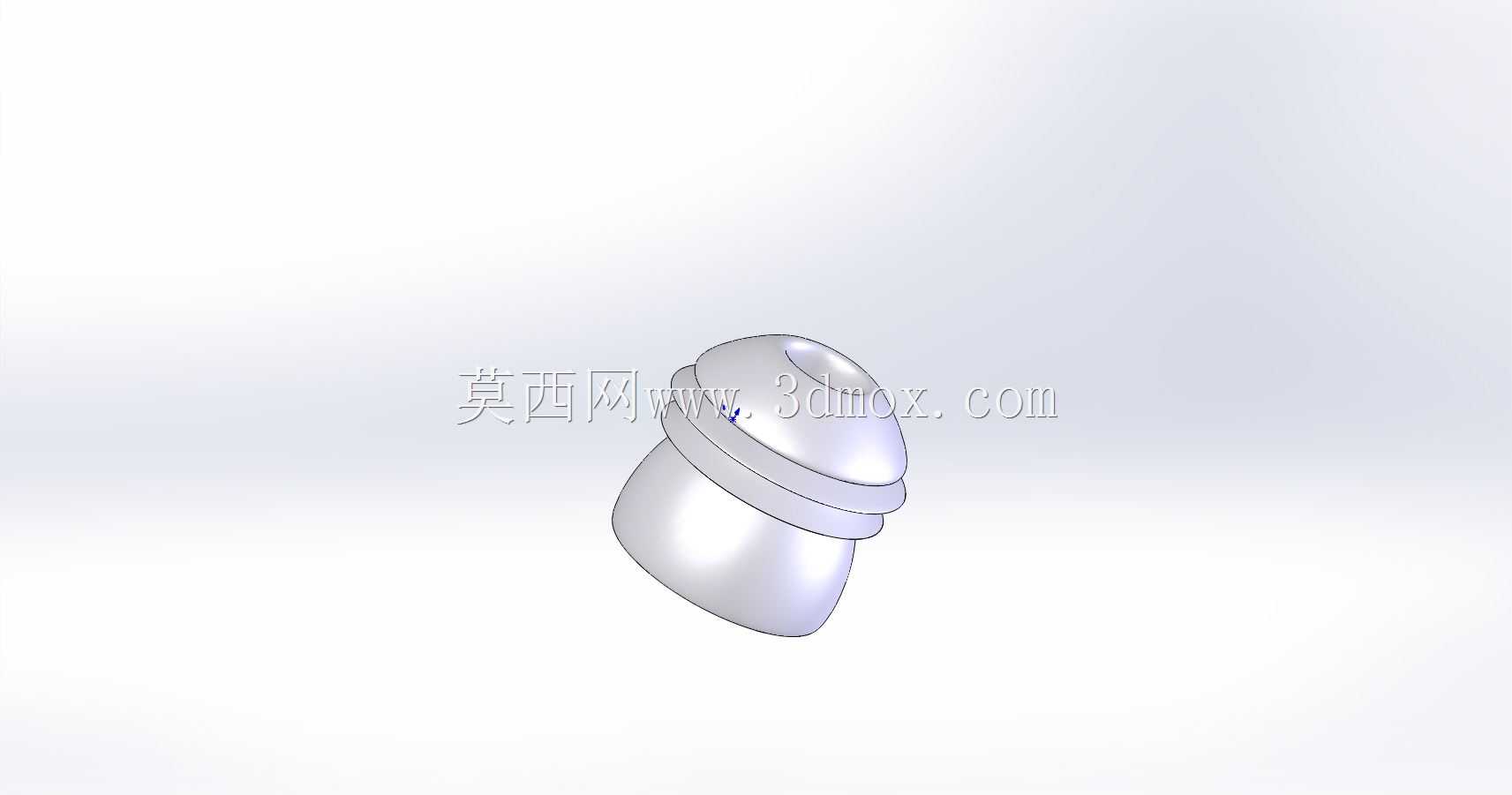

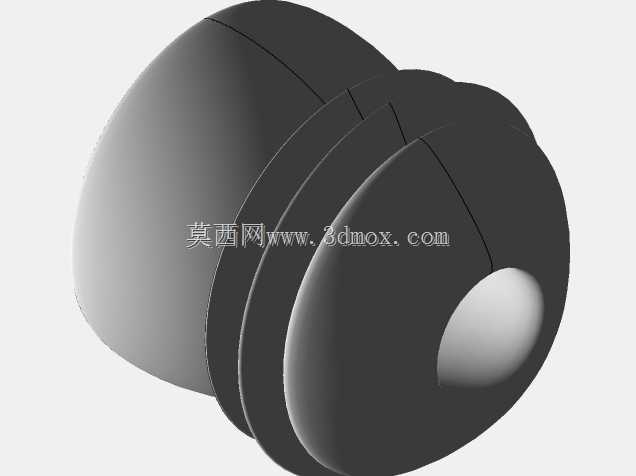

　　该回转类密封端盖构件，最初的设计需求来自流体输送管路末端的防护场景，在低压洁净流体输送系统中，这类端盖需要同时兼顾密封可靠性与流体阻力控制，避免管路末端出现涡流扰流带来的压力损失。从结构形态来看，整体采用变径回转曲面构型，下部为锥台状过渡段，曲面母线采用多段圆弧相切拟合，没有尖锐的棱角转折，这种设计一方面能够降低流体流经端盖表面时的边界层分离概率，减少紊流产生的振动噪音，另一方面也能在装配时引导端盖顺利嵌入管路接口，降低装配对位的难度。中部设置的环形凸台是核心的密封定位结构，凸台的外径尺寸与管路接口的内嵌槽尺寸做了公差配合设计，装配时凸台卡入接口槽内，既可以限制端盖的轴向窜动，也能为密封件提供稳定的压缩限位，

　　避免密封件受压过度产生永久变形。上部的圆弧封顶结构做了等壁厚处理，壁厚取值参考同压力等级管路配件的设计规范，既保证足够的承压强度，也能控制构件整体重量，降低材料消耗。在实际应用场景中，这类端盖除了用于流体管路末端封堵，也可适配小型罐体的检修口密封，在食品加工、日化生产的洁净输送线上，这种无死角的流线型外表面不会积存物料残留，便于日常的清洁消杀，符合卫生级设备的设计要求。设计过程中优先考虑了成型工艺的适配性，整体曲面没有倒扣结构，无论是采用注塑成型还是金属切削加工，都能顺利脱模或者走刀加工，不需要额外设计复杂的抽芯机构或者专用工装，能够有效降低生产制造成本。安装边界方面，端盖的最大外径位于中部环形凸台位置，

　　下部锥台段的最小直径比管路内径小0.2-0.5mm，装配时可以直接插入管路内做初步定位，环形凸台与管路端面接触后即达到装配到位的位置，不需要额外的测量对位，普通操作人员即可快速完成装配。密封性能上，环形凸台的端面设计有0.3mm深度的密封槽，可适配O型密封圈或者平垫片密封，在0.6MPa以下的工作压力下，能够实现无泄漏密封，满足常规低压输送系统的使用要求。结构强度校核阶段，针对封顶位置做了承压仿真，在1.5倍额定压力下，封顶位置的最大变形量小于0.1mm，不会出现结构开裂或者密封失效的问题。曲面过渡位置的圆角半径统一取R2以上，避免应力集中，在长期受内压或者外部轻微碰撞的情况下，不会出现应力开裂的问题。从维护角度来看，

　　这种一体化的端盖结构没有多余的连接零件，拆卸时只需要沿轴向施力即可取出，不需要拆解其他附属构件，日常检修更换的效率很高。在轻量化设计层面，整体结构去除了不必要的冗余材料，内壁与外壁的曲面保持等距偏移，在保证强度的前提下，相比同规格的平板式端盖重量降低约30%，同时流线型的外形也减少了外部空间的占用，在布局紧凑的管路系统中，不会和相邻的管路、构件产生安装干涉。针对不同的使用场景，该结构可以通过调整整体缩放比例适配不同管径的接口，曲面的拟合参数不需要做大幅修改，只需要调整环形凸台的尺寸与对应接口匹配即可，具备较好的系列化拓展潜力。在装配兼容性上，除了常规的卡入式安装，也可以在环形凸台位置增设螺纹孔，适配螺栓压紧的安装方式，满足更高压力等级的使用需求，不需要重新设计整体外形结构。
