层叠式环形嵌套密封端盖结构设计

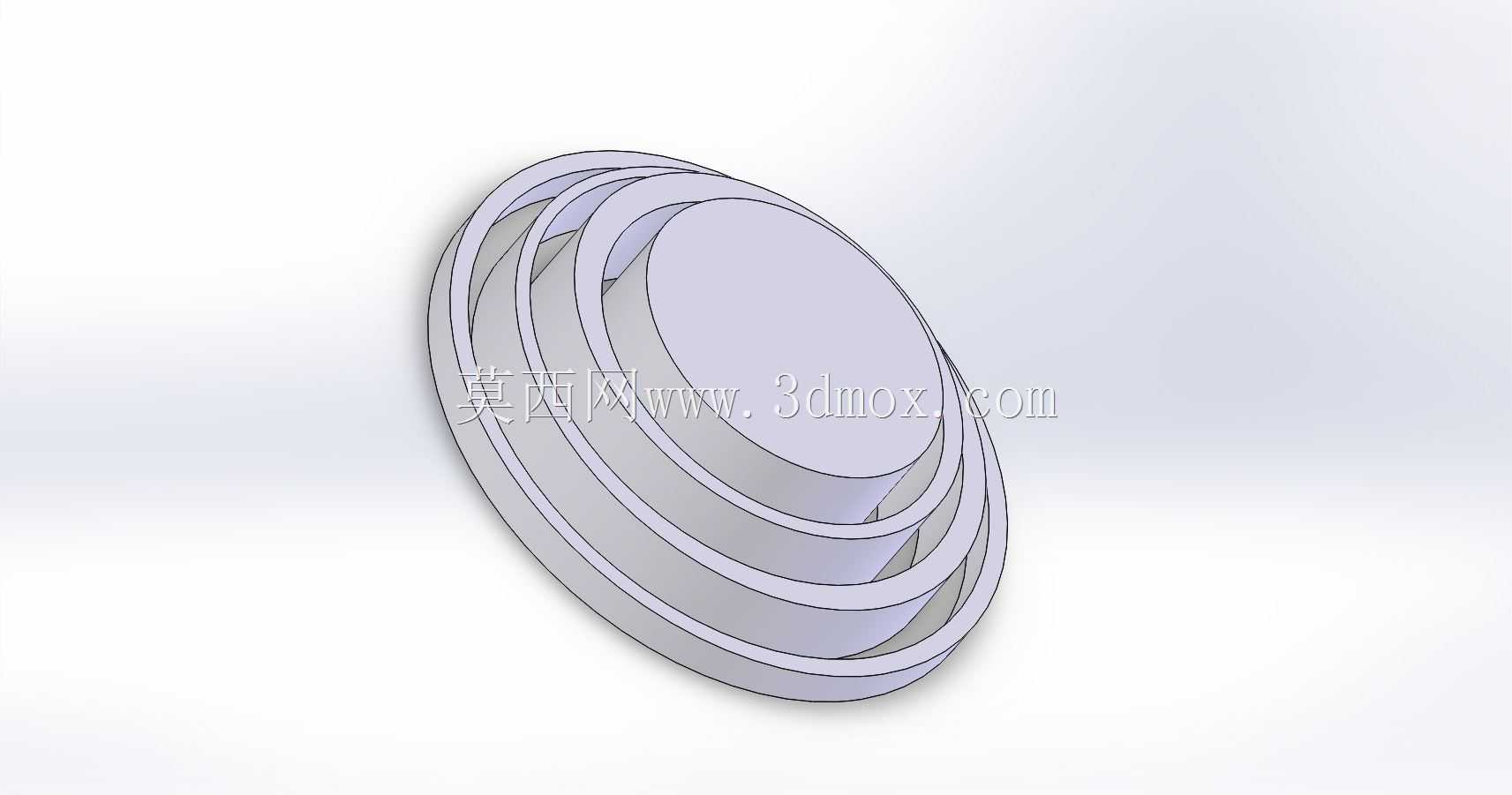

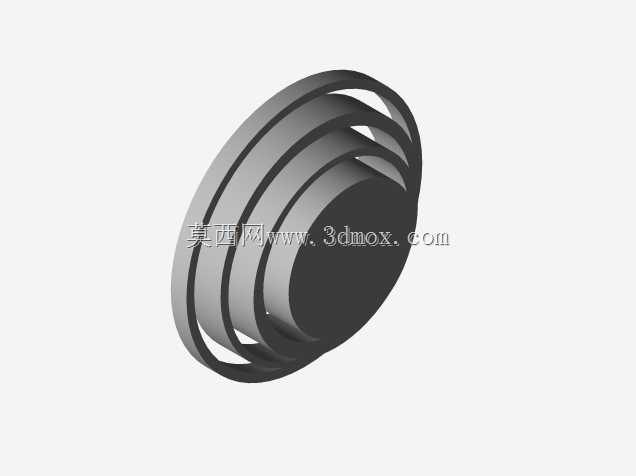

　　在流体输送、旋转轴系的密封防护场景中，这类层叠嵌套式环形端盖的应用覆盖了从低压管路封堵到轴承腔外侧密封的多个工况，区别于传统平板式端盖，其多层同心环的结构设计首先解决了单一面密封在装配公差累积下的贴合失效问题。从实际使用场景来看，这类端盖常被用在中小型泵体的轴端外侧、齿轮箱的观察孔封堵位置，或是气动管路的末端堵头部位，当设备运行过程中存在小幅轴向窜动时，层叠的环形结构可以通过环间的微小形变补偿轴向位移量，避免密封面出现硬性挤压开裂或是间隙泄漏的问题。

　　设计这类结构时，首先要确定的是安装基准面的贴合精度，最外侧的大环端面作为安装定位面，其平面度需要控制在0.02mm以内，保证与设备壳体安装面的完全贴合，环与环之间的同轴度公差设定为0.015mm，避免嵌套后出现偏心导致的环间摩擦。每一层环的轴向高度差经过反复校核，最终设定为逐次递减2mm，既保证了嵌套后整体的结构强度，又能在受压时让各层环依次承受载荷，避免应力集中在最外层的安装法兰位置。从安装边界来看，这类端盖的最大外径适配常规的DN65到DN100的安装接口，整体轴向安装深度不超过35mm，不需要对原有设备的安装腔体做额外扩孔加工，可直接替换同规格的传统平板端盖，适配性较强。

　　从功能特性上分析，层叠的环形结构在端盖内侧形成了多道环形阻流槽，当设备内部存在带压流体向外渗漏时，流体需要依次穿过每两道环之间的微小间隙，每经过一道环槽就会产生一次压力衰减，最终到达最外侧密封面时的剩余压力已经不足以突破密封垫片的密封阈值，相比单平面密封的端盖，其密封耐受压力可以提升0.3MPa左右，同时在环槽内可以填充固态润滑脂，既可以减少环间相对形变时的磨损，也能进一步辅助密封，阻挡外界的粉尘、水汽进入设备腔体内部。在旋转轴端使用时，最内侧的小环可以与轴套表面形成小间隙配合，配合加装的O型圈可以实现非接触式的迷宫密封效果，相比接触式油封，不会对转轴产生额外的摩擦阻力，适合转速在1500rpm以下的中低速轴系使用，长期运行不会出现油封磨损老化导致的泄漏问题。

　　建模过程中需要注意各层环的过渡圆角处理，所有环的根部连接处都设置了R1.5的圆角，避免直角连接处的应力集中，在承受内部压力冲击时不会出现根部断裂的问题。端盖的安装孔位采用均布设计，根据适配的接口规格设置4到6个安装螺栓孔，孔位的位置度公差控制在0.1mm以内，保证安装时螺栓可以顺利穿入，不会出现别劲导致的端盖变形。另外在最外层环的外侧设计了一圈宽度3mm的密封垫片安装槽，安装时可以嵌入对应的橡胶石棉垫或是紫铜垫片，不需要额外在安装面涂抹密封胶，拆装维护更加便捷。这类结构的端盖在实际投产时，可以采用一体注塑或是铸铝成型的工艺加工，层叠的结构不会增加过多的脱模或是铸造难度，相比加工多道密封槽的平板端盖，加工工序更少，成品的一致性更容易控制，在批量生产时可以有效降低单件的加工成本。针对有耐腐蚀需求的工况，只需要更换对应的加工材质，比如采用PP塑料或是316不锈钢加工，结构本身不需要做调整，就可以适配弱酸弱碱的流体输送设备使用，场景适配范围较广。
