圆周转直线运动环形线性驱动结构

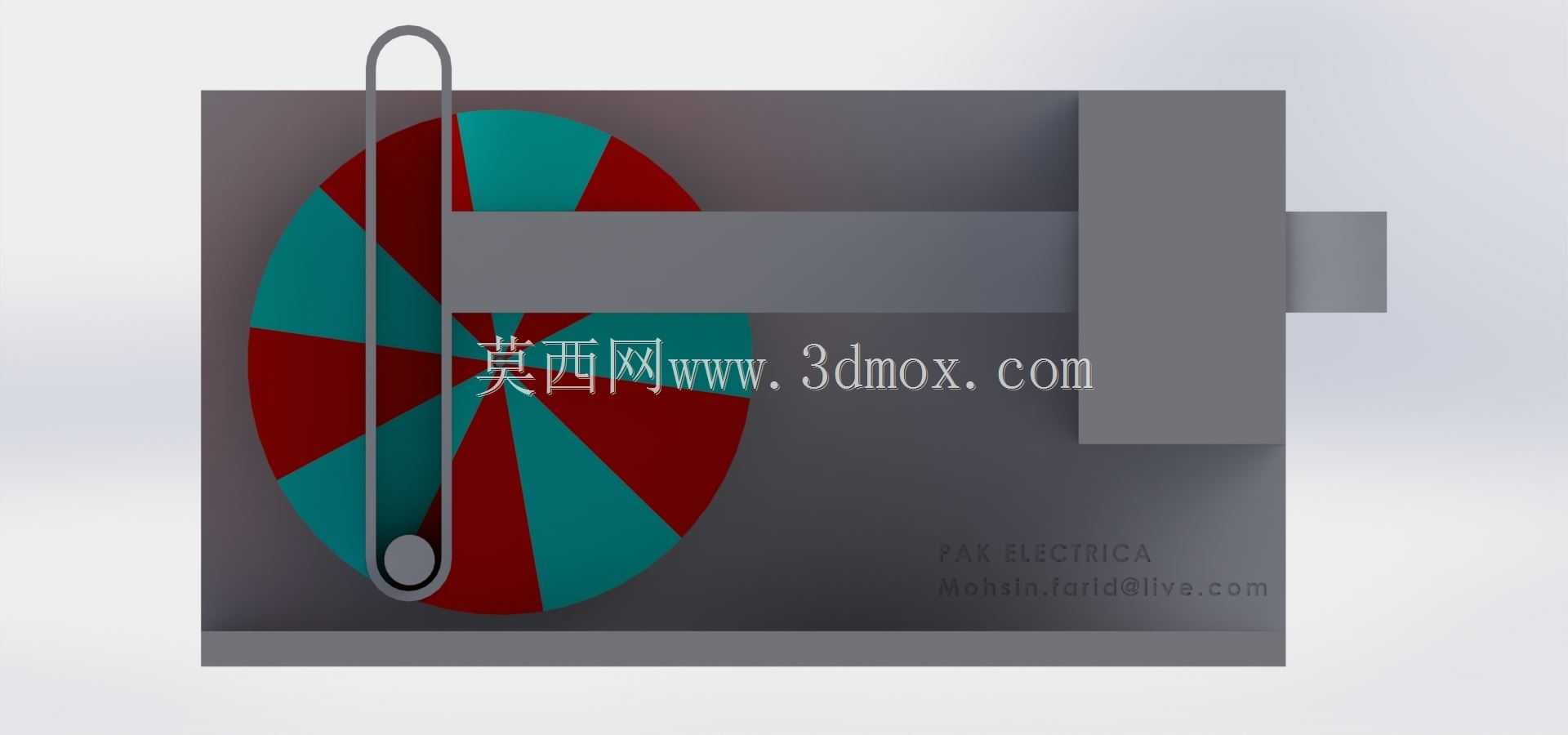

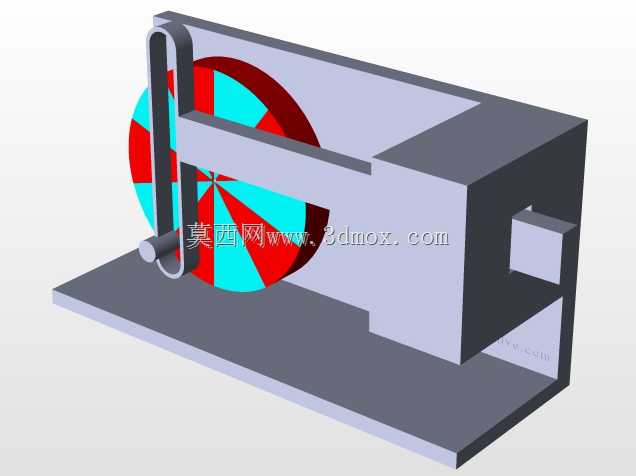

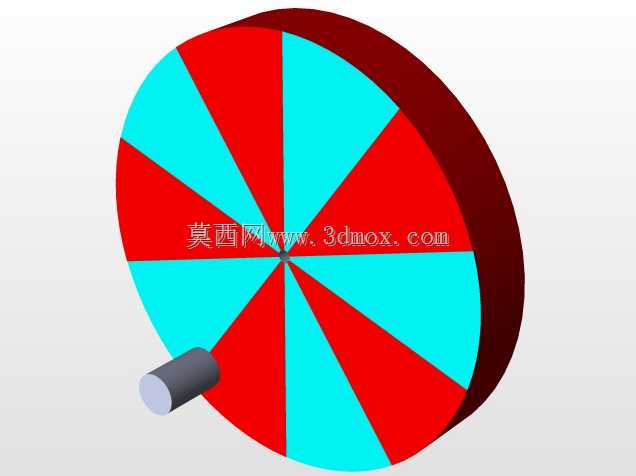

　　在轻工自动化生产线、小型物料推送工位、实验台往复动作模组这类需要紧凑布局的场景里，经常会遇到需要把连续圆周转动转化为定行程直线往复动作的需求，常规的曲柄滑块结构往往需要预留曲柄回转的侧向空间，在安装面宽度受限的设备内部很难排布，这套环形线性驱动结构就是针对这类窄空间安装场景设计的传动方案。从结构布局来看，整套驱动的核心动力输入是带径向拨柱的转盘，转盘做整周连续回转时，拨柱嵌入环形导轨的滑槽内部，环形导轨通过侧边的导向块与安装基座上的直线导轨副配合，仅保留沿直线方向的移动自由度，当转盘带动拨柱沿环形滑槽的上下弧形段运动时，拨柱的圆周切向力会分解出沿直线方向的分力，带动环形导轨做匀速直线进给；当拨柱运动到环形滑槽的直边段时，

　　拨柱的运动方向与直线导轨方向垂直，此时环形导轨会保持在行程端点做短暂停留，刚好匹配工位上需要动作端保持静止的工艺等待时间，不需要额外添加凸轮停顿结构就能实现“进给-停留-退回-停留”的往复动作循环，整套传动链没有额外的中间传动件，动力传递路径短，反向间隙可以通过调整拨柱与滑槽的配合间隙控制在0.02mm以内，适合对往复定位精度有一定要求的轻载动作场景。设计过程中首先要确认的是直线行程与转盘直径的匹配关系，这套结构的有效直线行程刚好等于环形滑槽两直边段的中心距，也就是转盘上拨柱的回转直径，选型时可以根据实际需要的推送行程直接确定转盘的尺寸，不需要做复杂的行程换算；安装边界上，

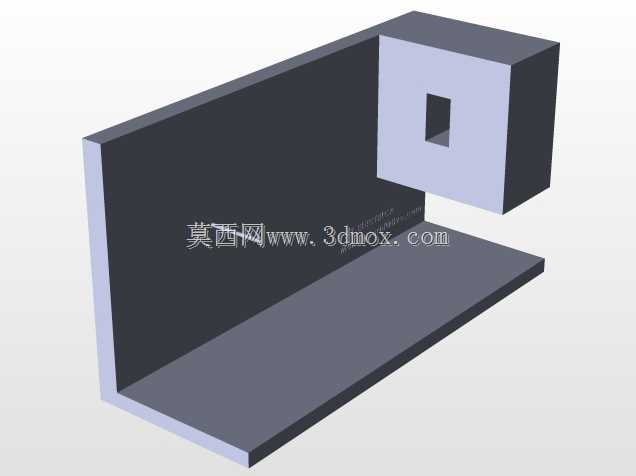

　　整套结构的厚度方向仅需要预留转盘厚度加环形导轨厚度加导向块的安装尺寸，宽度方向不需要预留曲柄回转的避让空间，整体外轮廓可以做成规整的矩形块，直接嵌入设备的安装墙板之间，不需要额外设计外伸的安装支架，对于设备内部空间利用率的提升非常明显。实际应用中，这套结构可以直接搭配低速减速电机做动力输入，不需要复杂的控制程序就能实现连续的往复动作，在小型包装设备的推料工位、自动化检测线的工件换位机构、教学实验台的运动演示模组上都能直接适配，相比同步带往复传动、丝杠往复传动的方案，这套结构的零件数量更少，加工难度更低，环形滑槽可以直接在板件上通过线切割加工成型，拨柱采用标准的滚针轴承销就能满足耐磨要求，长期运行的维护成本更低，

　　不需要定期添加润滑脂或者调整传动带张紧度。结构的受力特性上，拨柱与滑槽的接触是滚动摩擦，相比普通曲柄滑块的滑动摩擦结构，运行阻力更小，电机的负载波动更平稳，在每分钟60次以内的往复频次下，整套结构的运行噪音可以控制在50分贝以内，适合对车间噪音有要求的办公配套自动化设备、实验室小型设备使用。设计时需要注意的安装要点是，转盘的回转中心必须与环形导轨的对称中心线重合，否则会出现运动卡滞或者行程两端位置不一致的问题，基座上的直线导轨副安装面需要保证平面度在0.05mm以内，避免导向块运行时出现别劲的情况；环形滑槽的宽度尺寸要比拨柱的外径大0.01-0.03mm，既保证运动顺畅不会卡滞，又能控制传动间隙不会过大，影响动作端的重复定位精度。
