闭路电视监控摄像机镜头三维结构设计

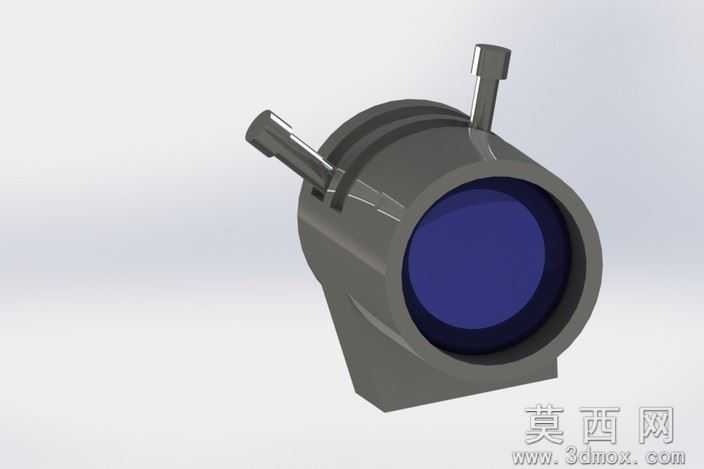

本作品为闭路电视摄像机镜头的三维参数化建模成果，建模过程以SolidWorks为核心工具，遵循机械结构设计与光学组件装配的双重规范，完整还原了监控镜头的实体形态与装配逻辑。建模初期先梳理镜头的核心组成结构，将整体拆分为镜身主体、前端光学镜片固定座、侧边调节旋钮、底部安装支座四大模块，采用自下而上的建模思路逐个完成零件构建，再通过标准配合关系完成总装配，保证各部件的相对位置与实际工业产品完全一致。镜身主体采用回转类特征建模，通过旋转凸台命令生成基础筒体结构，再对筒体表面做圆角过渡处理，避免尖锐棱角带来的加工与装配风险，筒体内部预留镜片安装的阶梯槽位，槽位尺寸严格匹配光学镜片的装配公差要求，保证镜片安装后同轴度符合光学成像标准。侧边的两个调节旋钮分别对应焦距调节与光圈调节功能，建模时还原了旋钮的防滑纹理结构与限位卡槽，旋钮与镜身之间采用间隙配合设计，既保证调节时的转动顺畅度，又能避免旋钮出现松脱晃动的问题。前端镜片部分采用多层结构设计，分别构建了保护镜片、光学透镜的实体模型，赋予深蓝色半透明光学材质，渲染时调整材质的折射率、反射率与透明度参数，还原真实光学镜片的通透质感与镀膜视觉效果，镜身主体赋予哑光深灰色工程塑料材质，模拟监控镜头常用的ABS+PC外壳材质的磨砂质感，底部安装支座做了加厚处理与安装孔位设计，还原镜头与监控设备支架的装配结构。渲染阶段采用工作室均匀布光方案，主光源从侧上方45度角照射，突出镜身的曲面轮廓与结构层次，辅助光源补充暗部细节，避免调节旋钮与安装支座部分出现死黑区域，背景采用浅灰色渐变背景，让视觉焦点完全集中在镜头本体上，同时添加柔和的地面阴影增强模型的立体感与真实感。整个建模过程严格遵循工业产品的设计逻辑，所有特征参数均可编辑，可直接用于后续的工程图导出、结构仿真优化或者3D打印验证，也可作为安防设备整体装配中的组件使用，模型结构完整无冗余特征，装配关系清晰，能够直观展现闭路电视镜头的内部构造与外部形态。
