医疗敏感设备配套EMI滤波装置结构设计

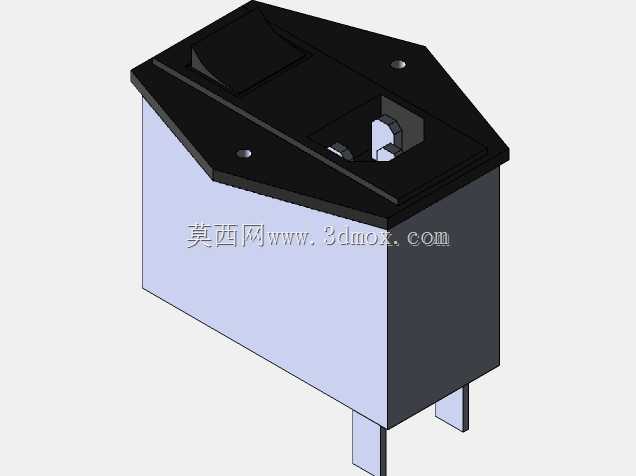

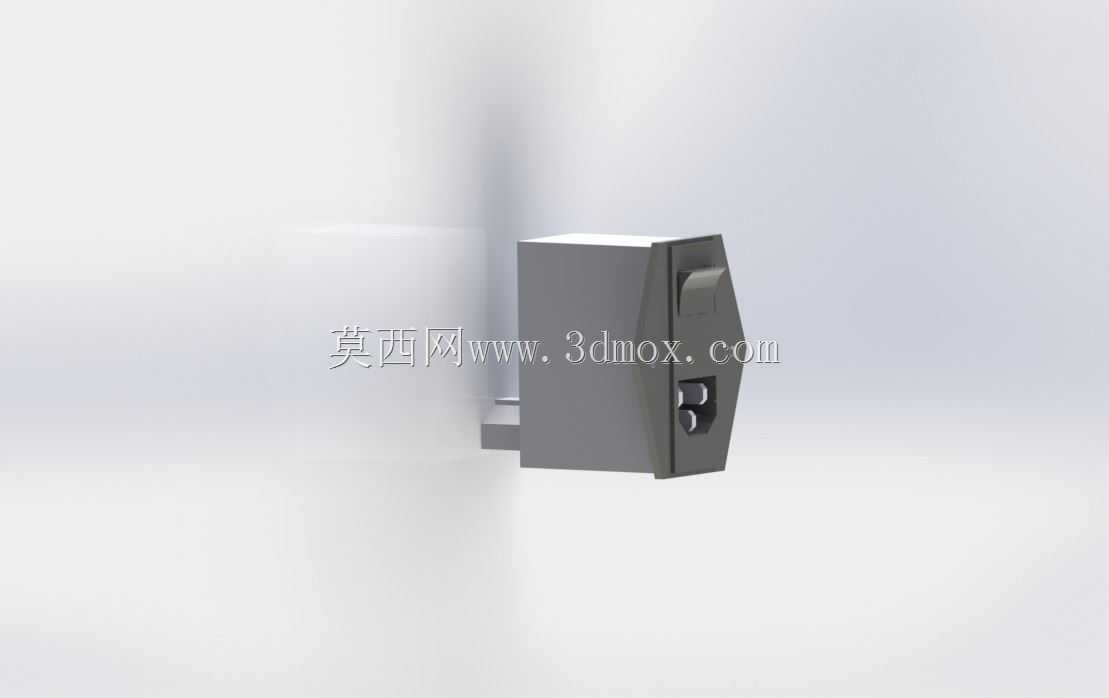

　　在医疗电子设备的电磁兼容设计环节，这类滤波装置是保障敏感检测、治疗类设备稳定运行的核心配套部件，很多临床场景下的设备误触发、检测数据漂移问题，追根溯源都和供电回路的电磁干扰抑制不到位有关。不同于普通民用场景的滤波器件，面向医疗应用的该类装置在结构设计上首先要考虑安装场景的适配性，从三维结构来看，整体采用方块式紧凑布局，主体壳体为金属屏蔽材质，安装端预留了卡接式固定结构，不需要额外打孔就能卡在设备机柜的标准安装位上，安装边界控制得非常紧凑，不会占用过多机柜内部的走线空间，适配厚度1.2-2mm的机柜钣金安装面板，插入后通过侧边的弹性卡扣完成锁止，后期维护拆卸也不需要专用工具。

　　从功能实现的结构逻辑来看，壳体内部预留了足够的灌封空间，可将滤波电路、共模电感、差模电容等元件完全包裹在金属屏蔽腔体内，输入端和输出端采用分隔式接线结构，避免输入输出走线之间出现串扰，接线端的接口做了防呆设计，不同极性的接线位有明显的结构差，现场装配时不会出现接反的问题。很多人在做这类器件建模时容易忽略壳体接缝处的屏蔽连续性，这个结构在上下壳体的配合面做了折弯重叠边，装配后接缝处的缝隙控制在0.1mm以内，能有效阻断空间电磁辐射的串入路径，同时壳体表面做了导电氧化处理，和安装机柜的钣金面接触时能保证良好的导电连续性，将滤波回路的接地阻抗降到最低。

　　实际选型应用中，这类滤波装置主要对接的是对供电纯净度要求极高的医疗设备，比如心电监护仪、超声诊断设备、临床检验类仪器，这类设备的信号采集回路灵敏度极高，供电线路上耦合的高频干扰、周边大功率设备启停产生的浪涌脉冲，都可能导致采集的生理信号出现杂波，甚至触发设备的误报警。该结构在接线端的位置预留了滤波电容的安装位，可根据不同的干扰频段匹配对应的容值元件，壳体外部的安装耳做了圆角处理，避免装配时划伤操作人员或者损坏周边的线缆，整体外形的棱角都做了R2的倒角，符合医疗设备的安全设计规范。

　　建模过程中需要特别注意安装位的尺寸公差，卡扣的弹性变形量控制在0.3-0.5mm之间，既能保证安装时的插拔顺畅，又能在长期使用后不会因为材料蠕变出现松动，接线端子的伸出长度控制在8mm以内，不会和机柜内部的其他元器件产生干涉，壳体的壁厚统一为1.2mm，兼顾屏蔽性能和整体重量，在满足结构强度的前提下尽可能降低器件自重，减少长期使用后对安装面板的载荷。另外在出线端的位置设计了线缆固定槽，接入的供电线缆可以通过扎带固定在壳体的预留结构上，避免线缆拉扯导致接线端子松脱，提升设备长期运行的可靠性。这类结构的设计核心从来不是追求外观的精致，而是在有限的安装空间内，最大化实现电磁干扰的抑制效果，同时兼顾现场装配、后期维护的便捷性，所有的结构细节都围绕实际使用场景的痛点展开，没有多余的装饰性结构，每一处折弯、每一个卡扣的位置都有对应的工程需求支撑。
