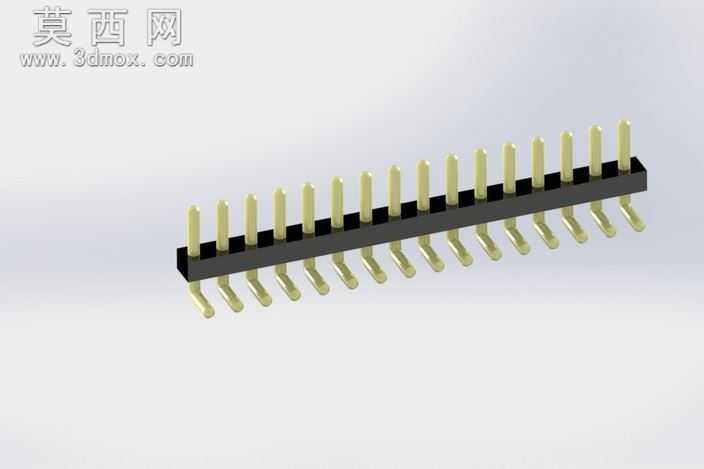

直角弯插式PCB排针连接器三维建模

本模型为直角弯插式PCB排针连接器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循电子接插件通用尺寸规范，对每一处结构细节都做了精准还原。模型主体分为黑色绝缘基座与金属插针两部分，绝缘基座采用长方体规整结构，沿长度方向等距开设插针安装孔位，孔位间距符合标准排针2.54mm间距规范，基座边缘做了微小倒角处理，既还原实际生产中的注塑工艺特征，也避免模型渲染时出现锐利边角的失真问题。金属插针分为直段与弯脚段两部分，直段用于对接外部母座接口，弯脚段为90度直角弯折结构，用于插入PCB板对应焊盘完成焊接固定，插针的弯折半径、针体直径都按照行业通用规格设置，保证模型结构的合理性与可参考性。材质设置上，绝缘基座赋予哑光黑色工程塑料材质，调整了材质的粗糙度与漫反射参数，还原塑胶基座的磨砂质感；金属插针赋予镀金铜合金材质，设置了合适的金属反射度与轻微的做旧质感，避免金属材质过于光亮失真，同时区分开插针与基座的材质视觉差异。渲染阶段采用柔和的影棚布光方案，主光源从斜上方打亮模型主体，辅助光源补全暗部细节，搭配浅灰色渐变背景突出模型结构特征，同时添加了柔和的环境反射，让金属插针的质感表现更贴近实物。设计思路上，优先保证模型的结构准确性与通用性，所有尺寸都参考行业通用标准设定，既可以用于电子设备结构装配的干涉检查，也可以作为PCB布局设计时的占位参考模型，模型整体为1:1等比例建模，无多余的冗余结构，文件结构清晰，不同材质部件做了独立分组，方便后续根据需求调整参数或修改结构。
