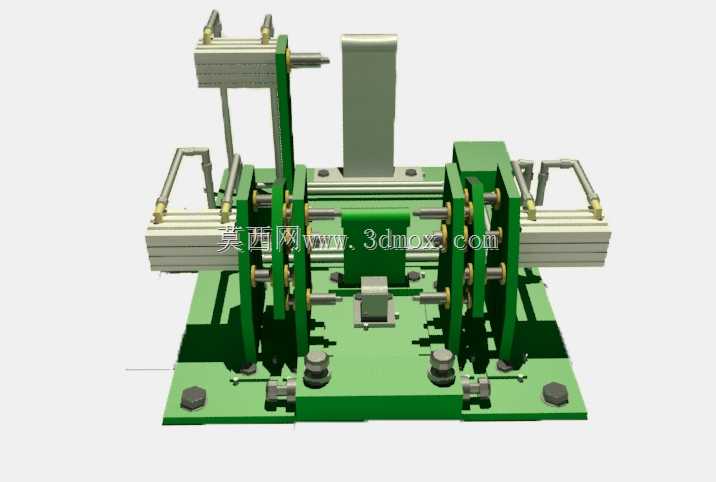

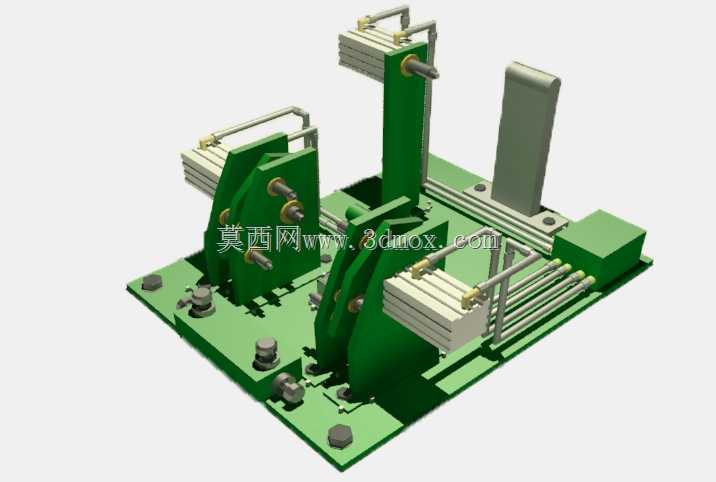

焊接工位专用夹具装配结构设计

　　在金属结构件焊接加工的生产场景中，这类多工位定位夹紧夹具是保障焊接精度、控制焊接变形的核心工艺装备，主要应用于中小型板件、框架类组件的批量焊接作业，适配车间内手工焊、半自动气体保护焊等常规焊接工位的装夹需求。整套夹具以加厚钢板焊接加工的底座作为安装基准，底座上预先加工有阵列排布的T型槽与螺栓安装孔，可直接通过T型螺栓固定在焊接工作台上，底座底部预留的调平螺栓安装位，能适配车间地面不平整的安装条件，保证整套夹具的水平度偏差控制在0.1mm/m以内，避免装夹基准偏移带来的焊接尺寸误差。

　　夹具上共设置三组独立的夹紧定位单元，分别对应待焊组件的三个装夹工位，每个单元都集成了侧向定位挡块、垂直压紧机构与水平推紧组件，其中侧向定位挡块采用淬火处理的45号钢加工，工作面磨削粗糙度达到Ra1.6，能为待焊工件提供稳定的侧向定位基准，避免焊接过程中工件受焊接收缩应力影响发生侧向位移。垂直压紧机构采用铰链式杠杆压臂结构，搭配可调行程的压紧头，压紧头端部镶嵌有聚氨酯缓冲垫，既能提供足够的压紧力防止工件翘起，又不会在工件表面留下压痕，适配不同厚度板材的装夹需求，压臂的开合角度可达90度，方便工件上下料操作，减少装夹辅助时间。

　　设计过程中重点考虑了焊接作业的操作空间预留，三组夹紧单元的排布避开了主要焊缝的施焊位置，焊枪可从正面、侧面两个方向无阻碍接触焊缝，无需反复拆卸夹具就能完成所有焊缝的连续焊接，有效减少焊接过程中的装夹调整次数。夹具上的定位组件全部采用可调节式设计，通过更换不同厚度的调整垫片、调整定位挡块的安装位置，就能适配一定尺寸范围内同类型不同规格工件的装夹需求，无需重新制作整套夹具，降低多品种小批量生产的工装投入成本。

　　整套夹具的管路走线全部采用内嵌式设计，气动夹紧单元的供气管路沿底座上的走线槽排布，通过金属管接头连接到各个夹紧气缸，管路排布整齐无外露，避免焊接过程中焊渣飞溅烫伤气管，也不会与焊枪、工件发生干涉。夹具上所有的活动铰接部位都设计有防尘结构，加装了防尘毡圈，能阻挡焊接烟尘、金属碎屑进入铰接间隙，减少机构磨损，延长夹具的维护周期，适配焊接车间多烟尘、多碎屑的恶劣作业环境。

　　从安装边界来看，整套夹具的底座长宽尺寸控制在800mm×600mm范围内，整体高度不超过350mm，不会占用过多的焊接工作台空间，夹具总重量控制在合理范围内，既保证了足够的结构刚性，抵抗焊接过程中的应力变形，又能方便车间内通过手动液压车进行移位调整，适配不同工位的生产调度需求。夹具上的所有夹紧力作用点都经过受力验算，全部落在工件的支撑筋位附近，避免装夹力过大导致薄壁工件发生变形，同时夹紧力的大小可通过供气压力进行调节，针对不同材质、不同厚度的工件匹配对应的夹紧力，兼顾装夹可靠性与工件防护需求。在实际生产应用中，这类夹具能将工件的装夹定位时间缩短40%以上，焊接后的尺寸一致性偏差可控制在0.5mm以内，大幅减少焊后校形的工作量，提升焊接工序的整体生产效率与成品合格率。
