桌面级微型车床完整结构三维设计

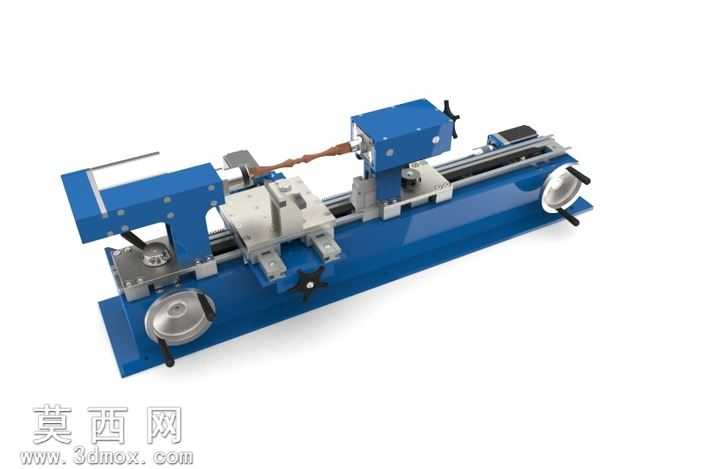

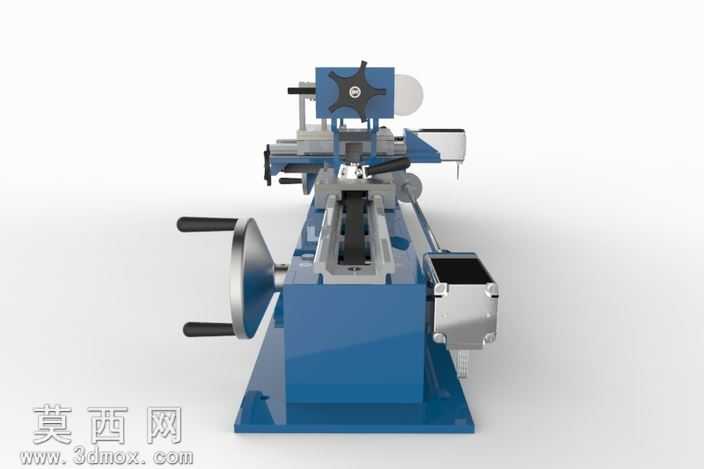

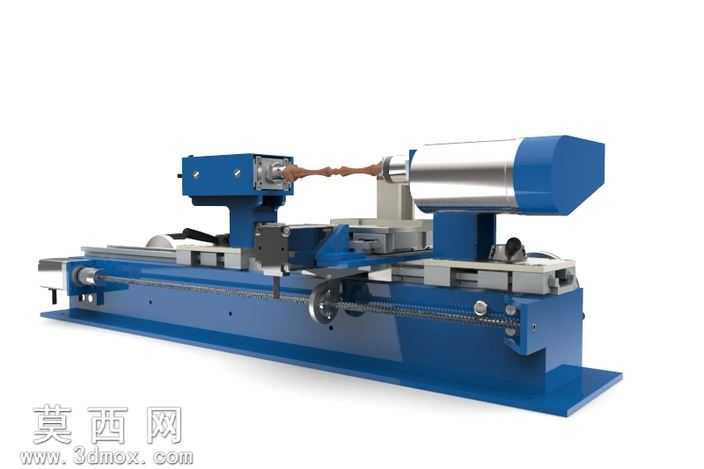

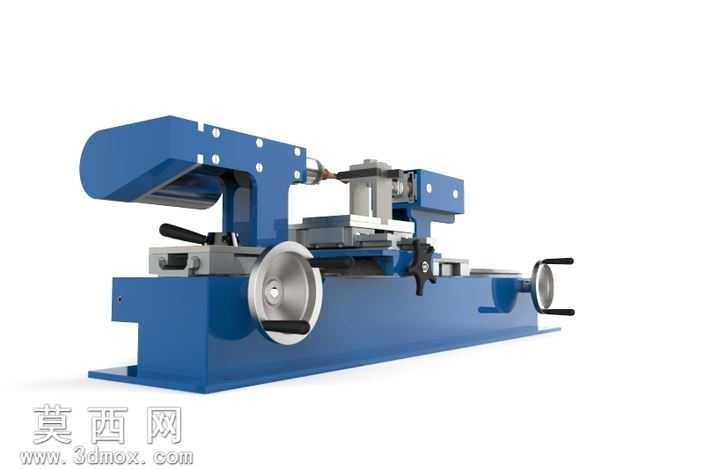

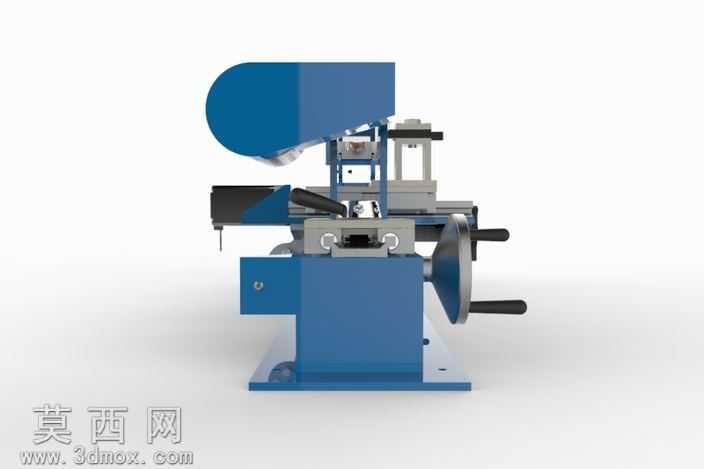

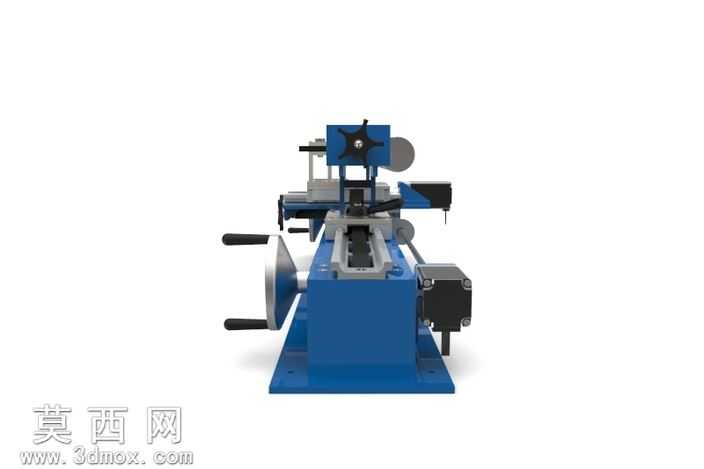

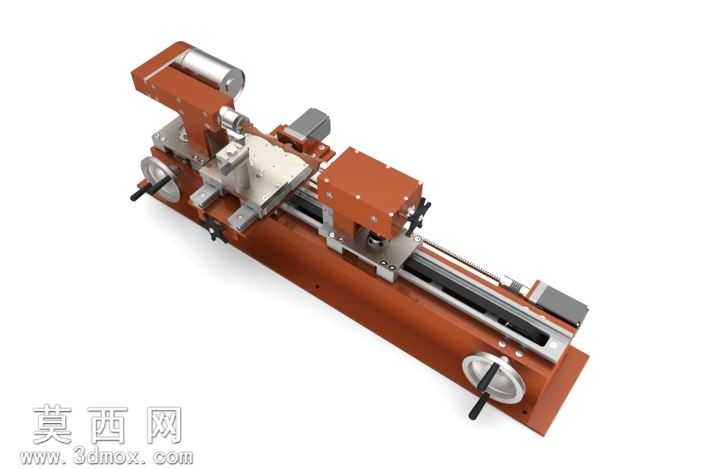

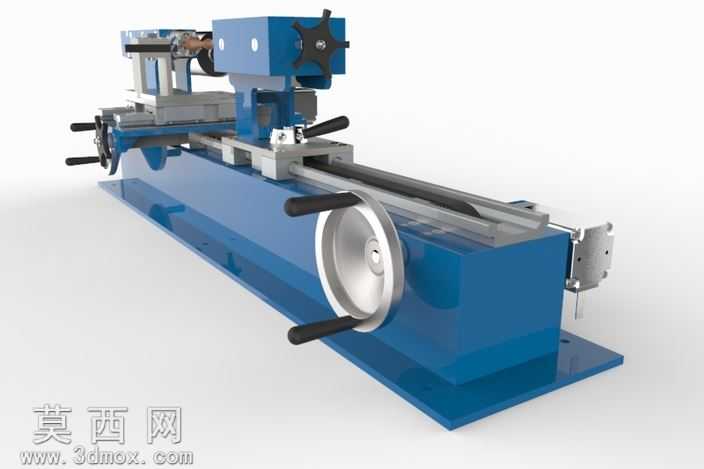

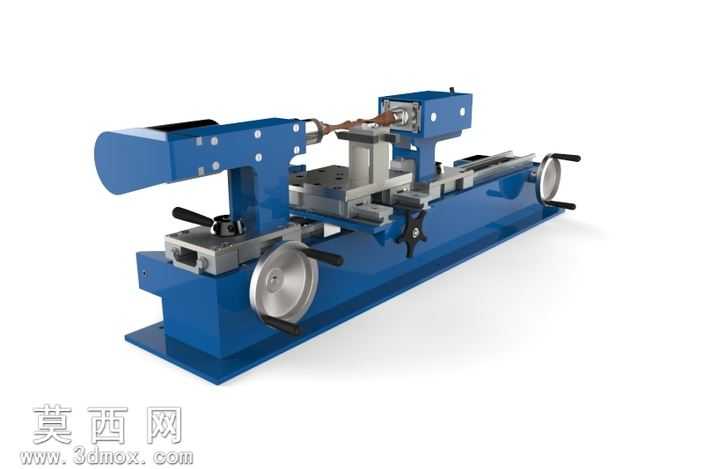

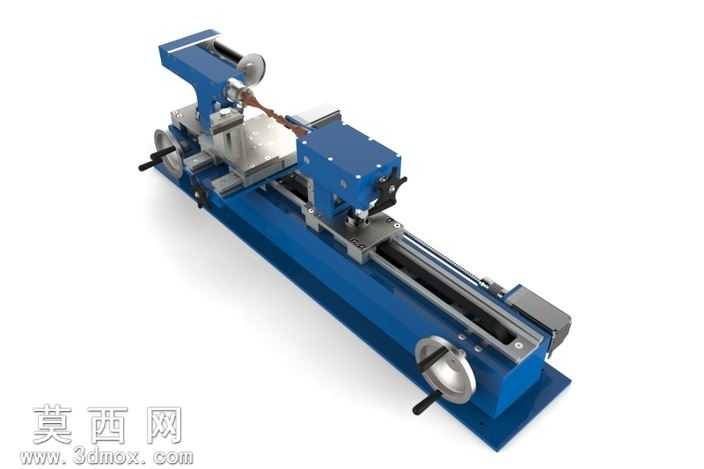

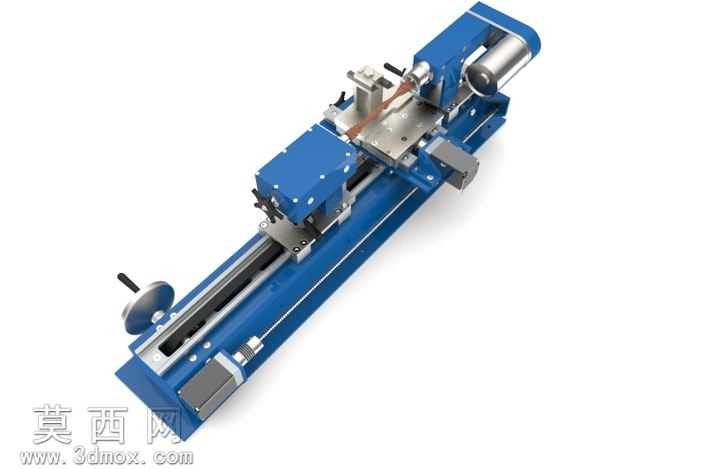

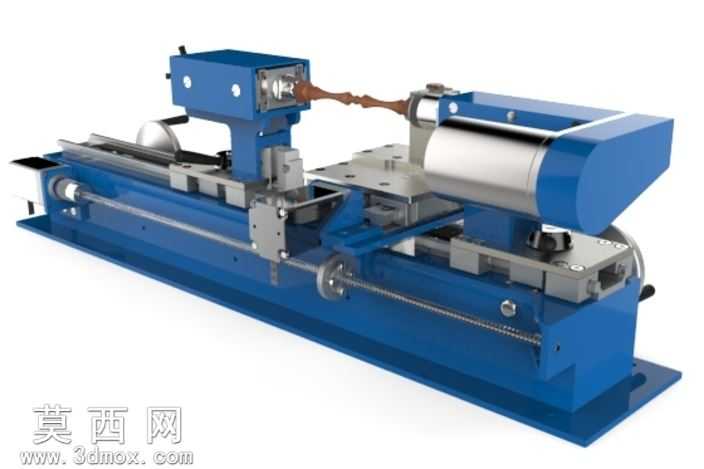

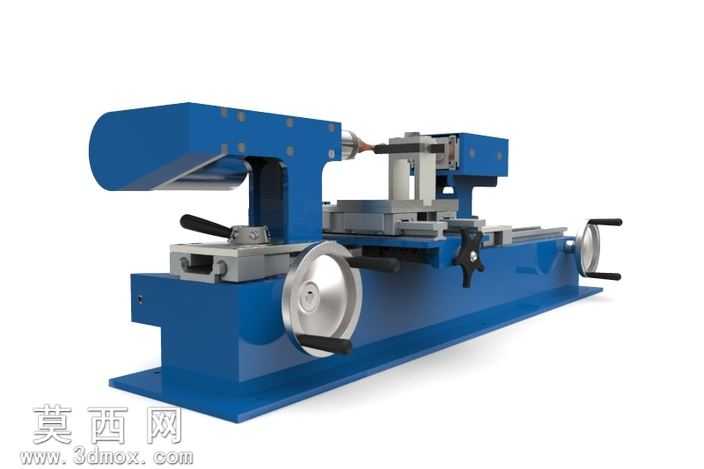

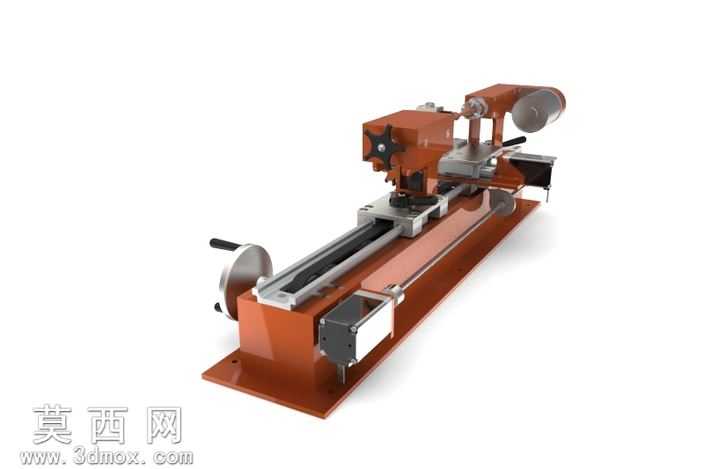

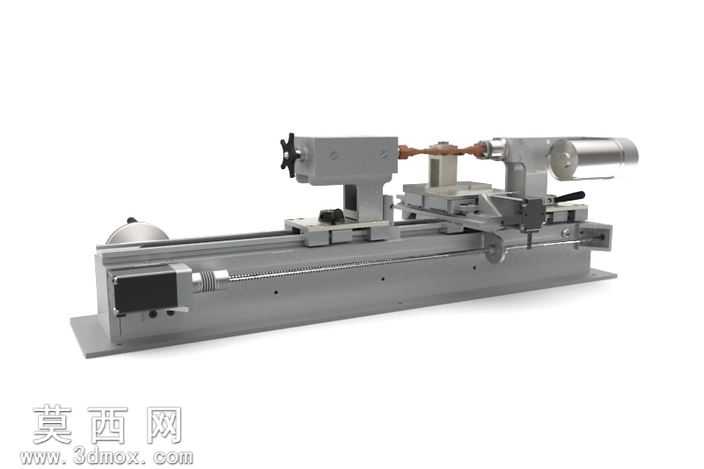

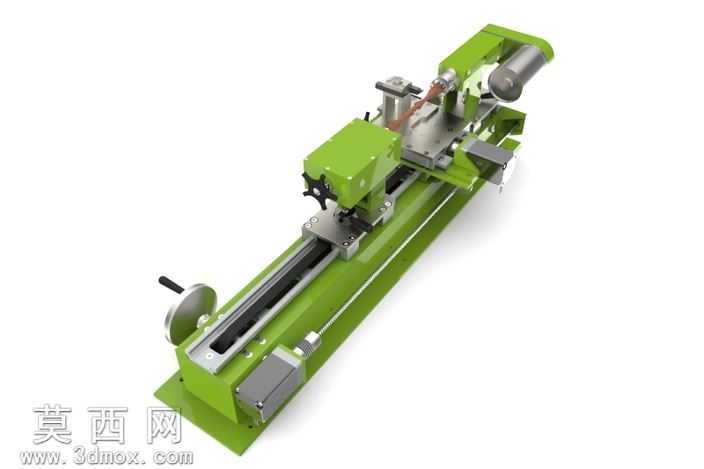

本作品为桌面级微型车床的完整三维结构设计，整体建模过程严格遵循机械加工设备的设计逻辑，对车床的核心功能模块进行了1:1比例的还原搭建。建模阶段从床身基础部件开始，采用拉伸、凸台、切除等基础特征命令构建床身的长条形承托基体，床身作为整台设备的安装基准，预留了导轨安装位、进给机构滑槽、手轮安装轴孔等关键装配位置，保证各部件装配时的同轴度与平行度公差符合小型加工设备的精度要求。主轴箱模块的建模还原了动力输入、主轴夹持、转速传动的核心结构，对主轴轴承安装位、卡盘连接法兰、传动轮组的配合尺寸做了精准匹配，同时还原了主轴箱的箱体防护结构，兼顾结构强度与外观完整性。进给溜板部分分为中拖板与小拖板两层结构，建模时还原了燕尾导轨的配合结构、丝杠螺母传动副、进给手轮的刻度标识结构，可直观展示横向与纵向进给的运动逻辑，刀架部分还原了可旋转的装夹基座与刀具锁紧结构，能够模拟不同角度的刀具装夹状态。尾座模块建模还原了尾座套筒、锁紧手柄、顶尖伸缩结构，可沿床身导轨调整位置，适配不同长度工件的顶持需求。材质渲染阶段，床身、主轴箱、溜板、尾座的铸件部分采用棕红色金属漆材质，还原铸铁喷塑的真实质感；导轨、丝杠、手轮轴等运动部件采用抛光钢材材质，突出金属加工面的光洁质感；手轮手柄、操作旋钮部分采用黑色工程塑料材质，区分操作部件与结构部件的视觉差异；刻度标识部分采用蚀刻纹理搭配白色填漆效果，还原真实机床的刻度细节。整体装配过程严格按照实际机床的装配顺序完成，添加了符合机械运动逻辑的配合约束，可实现主轴旋转、溜板进给、尾座伸缩、刀架转动等模拟动作，完整展现微型车床从动力输入到切削加工的全流程结构逻辑，可作为小型DIY机床设计、机床教学演示、小型加工设备改造的三维参考模型，帮助设计者直观理解普通车床的核心结构组成与运动原理。
