MSA Comfo呼吸器外螺纹过滤接头结构

　　在个体呼吸防护装备的适配体系中，过滤元件与面罩主体的连接可靠性直接决定整套防护系统的密闭性能，这款适配MSA Comfo系列呼吸器的外部螺纹接头，核心作用就是实现过滤罐与面罩呼吸端口的稳定密封衔接，解决不同批次过滤元件与面罩适配时的公差匹配问题，避免有毒有害气体、气溶胶、颗粒物从连接缝隙处侵入呼吸通路。从实际应用场景来看，这类接头广泛应用于工业应急救援、化工处置现场、有毒有害环境作业、CBRN防护场景中，是呼吸防护装备上保障过滤通路密闭性的关键衔接部件，作业人员佩戴面罩进入危害环境时，过滤元件通过该接头与面罩固定，所有进入面罩的呼吸气流都必须经过过滤元件的滤层，接头的密封性能直接决定防护失效风险的高低。

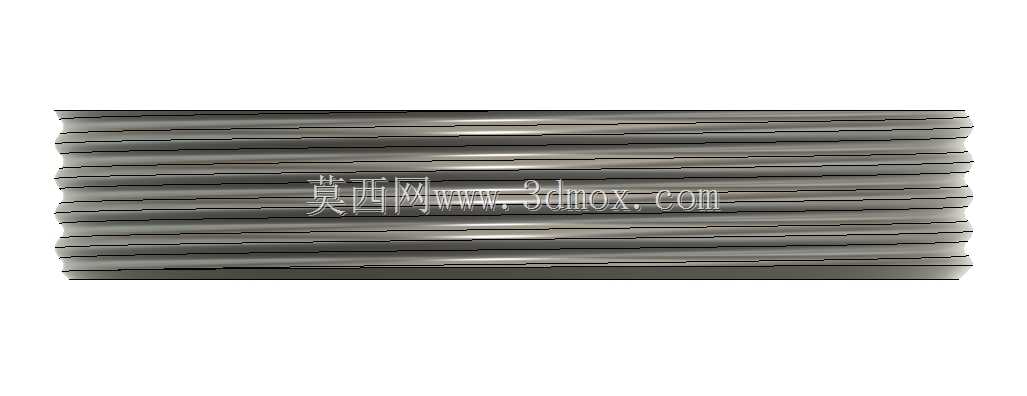

　　设计过程中首先参考了成熟适配结构的尺寸基准，以市面通用的Stan71呼吸器适配器的配合尺寸为基础，确保接头可以和对应规格的面罩呼吸端口形成稳定配合，不会出现安装错位、旋合过松或过紧的问题。螺纹部分的设计没有采用标准公制或英制管螺纹的常规牙型，而是针对呼吸防护装备的使用特点，选用了适配压接密封的牙型横截面，这种牙型在旋合过程中可以配合过滤元件端口的密封胶圈形成多道线密封，相比普通管螺纹的面密封结构，在存在轻微尺寸公差、端口沾附少量粉尘或水汽的情况下，依然能保持可靠的密封效果，同时多道平行的外螺纹筋结构也提升了接头外圈的结构强度，在佩戴过程中发生剐蹭、磕碰时，不会轻易出现螺纹变形导致过滤元件无法拆卸或安装的问题。

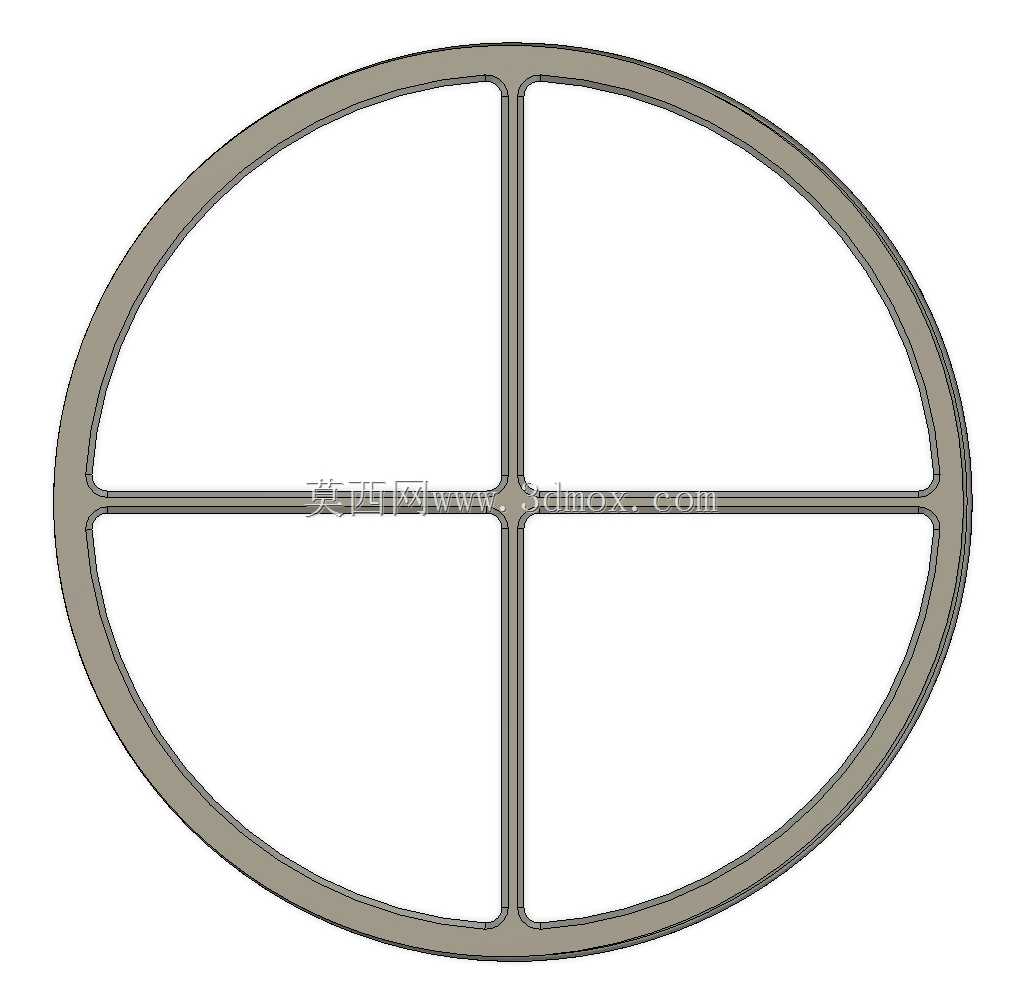

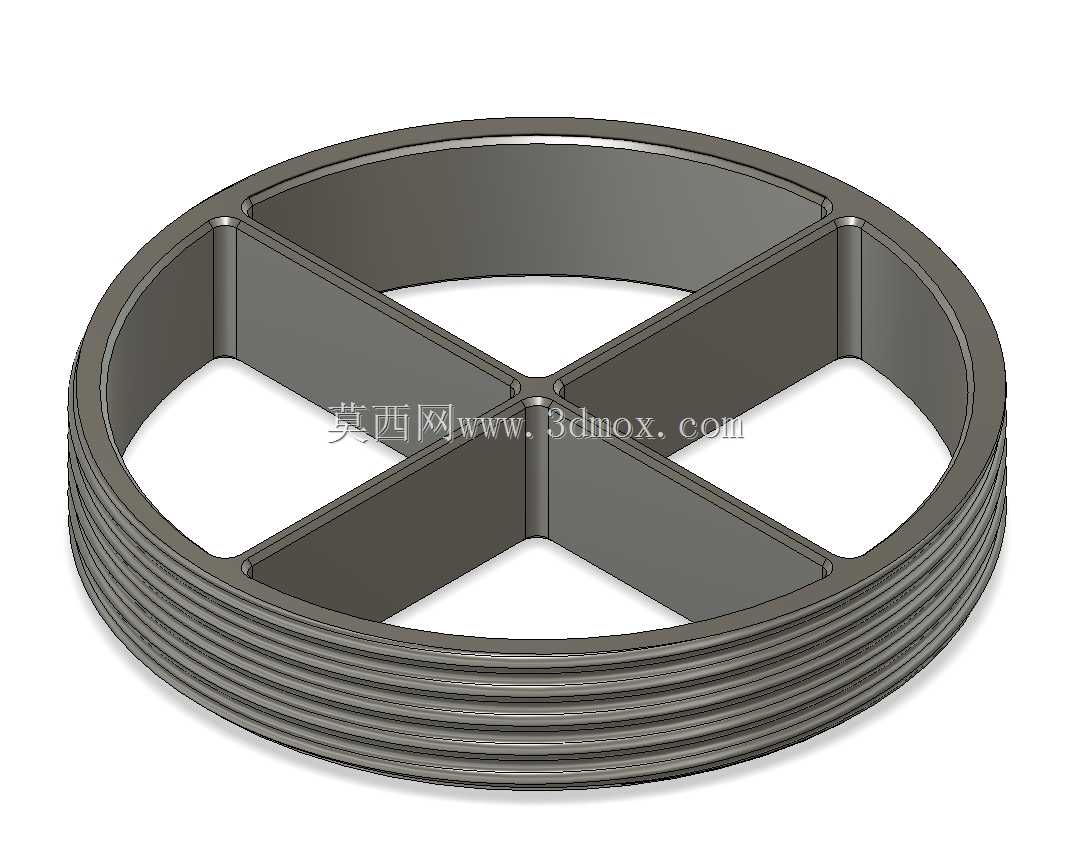

　　从结构外形来看，接头整体为环形薄壁结构，外圈设置多道平行的外螺纹牙，内部采用十字形加强筋结构做支撑，这种十字筋设计一方面可以在薄壁环形结构的基础上大幅提升整体抗扭、抗挤压强度，避免旋合过滤元件时用力过大导致接头环形壁发生变形，另一方面十字筋的镂空结构不会对呼吸气流造成明显的节流阻力，保证呼吸时的气流通畅，不会因为接头内部的支撑结构增加使用者的呼吸负荷。尺寸边界上，接头的环形内径匹配呼吸端口的通流需求，不会缩小原有呼吸通路的有效通流面积，避免长时间佩戴时出现呼吸憋闷的问题；外圈螺纹的大径、小径、螺距参数完全匹配对应过滤元件的内螺纹尺寸，旋合行程控制在合理范围，既保证足够的旋合长度实现密封和固定，又不会因为旋合行程过长导致现场更换过滤元件时耗时过长，适配应急场景下快速更换滤件的需求。

　　实际使用中，这类外螺纹接头的安装边界需要注意，对接的面罩呼吸端口需要保持密封面无明显划痕、变形，过滤元件的内螺纹端口无开裂、缺牙情况，旋合时无需过度用力拧紧，当感受到密封胶圈被压紧的阻力后再追加小角度旋合即可实现可靠密封，过度拧紧反而可能导致塑料材质的螺纹牙发生滑牙变形，缩短接头的使用寿命。接头的环形端面与过滤元件端面接触的位置做了微小的倒角处理，既可以在安装时引导过滤元件快速对准螺纹，避免错牙，也能减少端面锐边对密封胶圈的切割损伤，提升密封件的使用寿命。相比一体式的面罩过滤接口，这种独立的外螺纹接头结构还可以作为适配转换件使用，当需要搭配不同接口规格的过滤元件时，无需更换整个面罩，仅需更换对应螺纹规格的接头即可实现适配，大幅降低了防护装备的适配成本，也提升了整套装备在不同作业场景下的适配灵活性。在结构强度校核上，十字筋的厚度、环形壁的壁厚都经过受力验证，在承受日常使用中的旋紧力矩、轻微磕碰挤压时，不会发生断裂或永久变形，同时薄壁加筋的结构也尽可能控制了接头自身的重量，不会因为增加接头部件导致面罩整体重量明显上升，减少长时间佩戴时对面部造成的压迫感。
