乐高科技系列9孔带孔连接臂积木零件

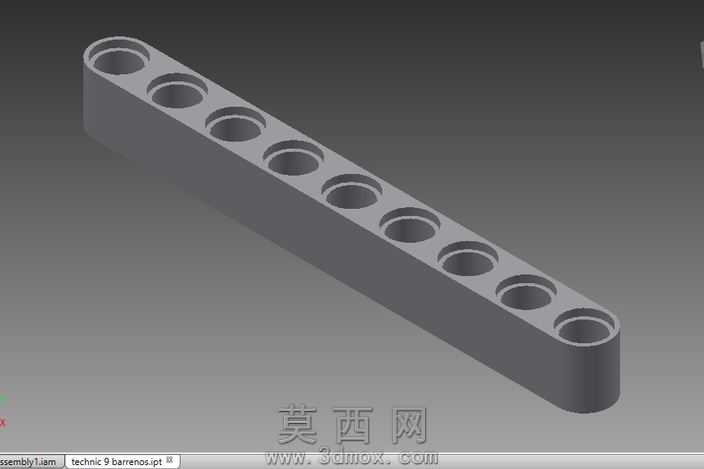

本作品为乐高科技系列标准9孔连接臂积木零件的三维建模成果，建模过程严格参照乐高科技件官方尺寸公差标准，在Autodesk Inventor软件中完成全参数化建模流程。建模初期先梳理零件核心结构特征：该零件为等截面长条形结构，整体采用圆角过渡的长方体基体，沿长度方向等距排布9个同轴等径的贯穿圆孔，孔位间距严格匹配乐高科技件的标准孔距规范，两端采用半圆弧形收边设计，所有棱边均做统一半径的圆角处理，还原真实积木零件的触感与装配特性。建模阶段先绘制零件端面的二维草图，精准约束外轮廓尺寸、圆孔直径、孔位中心距、端部圆弧半径等核心参数，通过拉伸特征生成零件基体，随后对所有锐边执行圆角特征操作，避免模型出现尖锐棱角，还原注塑零件的工艺特征。材质设置上选用ABS工程塑料材质，调整材质的漫反射、粗糙度、反射率参数，模拟真实乐高积木哑光略带细微颗粒质感的表面效果，渲染阶段采用柔和的三点布光方案，主光源从斜上方45度投射，突出零件的立体轮廓与孔位结构，辅光源补充暗部细节避免阴影过死，背景选用渐变深灰色调，让浅灰色的零件主体清晰突出，同时添加柔和的环境反射效果，让塑料材质的质感更真实自然。结构设计上完全还原真实零件的装配属性，所有孔位的直径、同轴度、孔间距均符合乐高科技件的通用装配标准，可与同系列的销、轴、梁等零件完成虚拟装配验证，建模过程中对零件的壁厚做了等厚处理，还原注塑零件的均匀壁厚特征，避免出现结构壁厚不均的问题，同时对孔位边缘做了微小的倒角处理，还原真实零件便于插装的工艺设计。整个建模过程遵循参数化设计逻辑，所有尺寸均关联至草图参数，可通过修改参数快速调整孔位数量、零件长度、孔径大小等特征，适配不同规格的同类积木零件建模需求，渲染输出的效果图清晰展现零件的整体形态、孔位排布与细节特征，可用于积木拼搭教程演示、零件库搭建、虚拟装配测试等场景。
