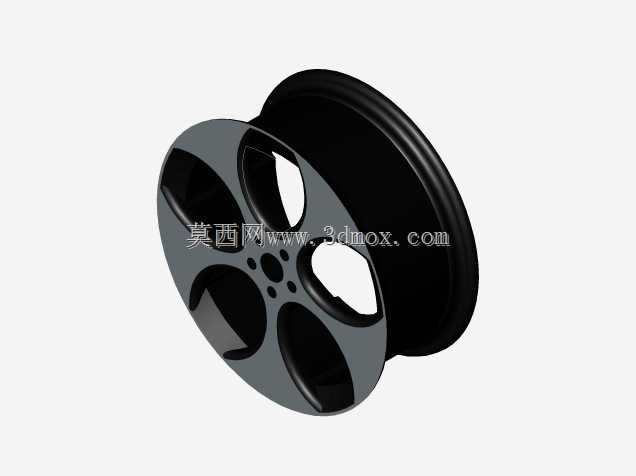

五辐运动风格汽车轮毂结构设计

　　这款轮毂的设计首先围绕乘用车辆行走系统的实际装配需求展开，在前期方案阶段就明确了适配运动型家用轿车的定位，需要兼顾日常行驶的结构强度与视觉上的运动感表达。从结构布局来看，采用五组对称分布的辐条设计，每组辐条做了内凹的曲面掏空处理，并非单纯为了造型美观，这种掏空结构首先可以降低轮毂整体的非簧载质量，对于车辆悬挂系统的响应速度提升有实际帮助，能够减少路面颠簸传递到车身的多余振动，同时辐条的受力路径经过反复调整，从轮心安装位到轮辋边缘的力传递路径保持连续顺滑，没有出现应力集中的锐角转折，在车辆过弯承受侧向载荷、经过颠簸路面承受垂直冲击的时候，应力可以沿着辐条曲面均匀分散，避免局部应力过大导致的结构开裂风险。

　　轮心部分的安装孔位按照常规乘用轿车的PCD节圆尺寸排布，中心定位孔的尺寸匹配主流家用车型的轴头规格，安装面的平面度要求控制在0.1mm以内，保证轮毂安装后和轴头贴合紧密，不会出现高速行驶时的抖动问题。螺栓孔周围做了局部的加厚凸台设计，这个细节是考虑到车轮螺栓拧紧时的压紧力作用，加厚结构可以避免螺栓压紧力导致的孔位周边变形，同时凸台的高度经过精确计算，保证螺栓拧紧后端面和凸台完全贴合，不会出现虚接的情况。轮辋部分的轮廓按照标准子午线轮胎的装配尺寸设计，胎圈座的角度和直径公差严格匹配轮胎安装要求，气门嘴的安装位预留了标准的通孔位置，位置选在两组辐条之间的空隙处，既方便后期充气操作，也不会和辐条结构产生干涉，同时避免气门嘴位置在行驶中被路面飞溅的碎石击打损坏。

　　在实际应用场景中，这类轮毂主要适配16-17寸规格的运动型家用轿车，既可以作为整车出厂的原装配置部件，也可以作为售后改装的替换部件使用。设计过程中充分考虑了日常使用的各类工况：辐条表面的曲面过渡做了圆角处理，没有容易积留泥水的死角，日常清洗维护更加方便；辐条的镂空尺寸经过校核，不会因为镂空过大导致刹车系统的散热气流被过度阻挡，反而可以通过镂空区域引导气流直接吹向刹车盘和刹车卡钳，在连续制动的工况下帮助刹车系统散热，降低刹车热衰减的风险。轮辋的边缘做了加厚的轮缘设计，在车辆靠边停车不小心刮蹭路沿的时候，加厚的轮缘可以首先承受刮蹭的冲击力，避免轮辋主体结构被刮伤变形，即使出现轻微刮蹭也不会影响轮毂的整体密封性能和结构强度。

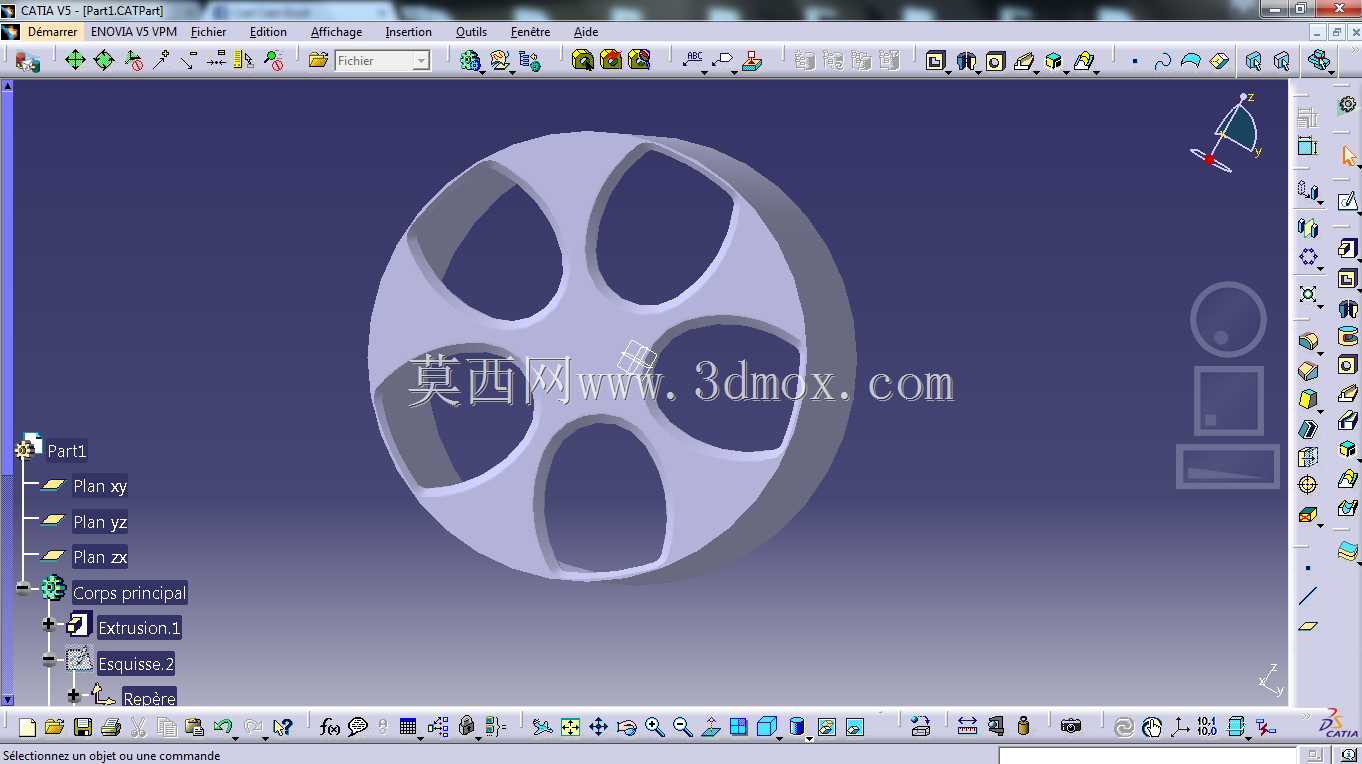

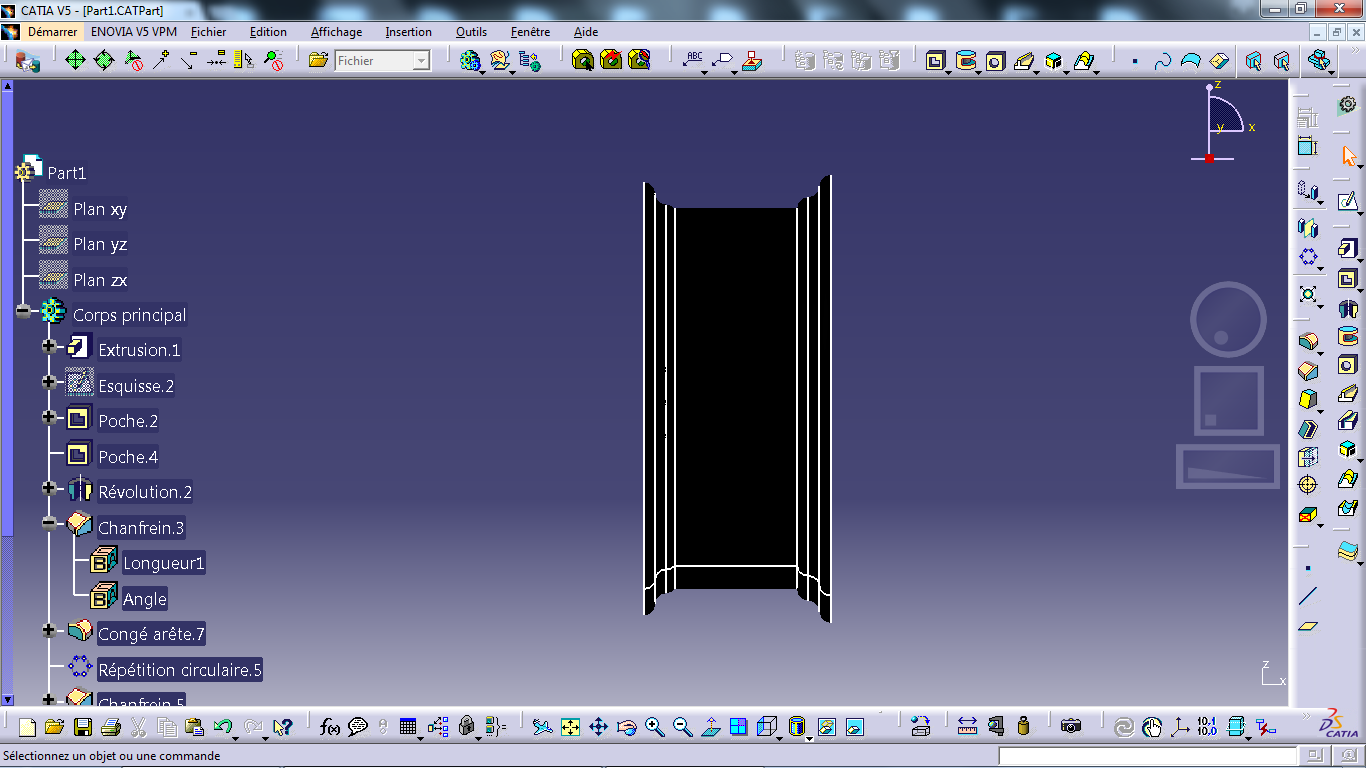

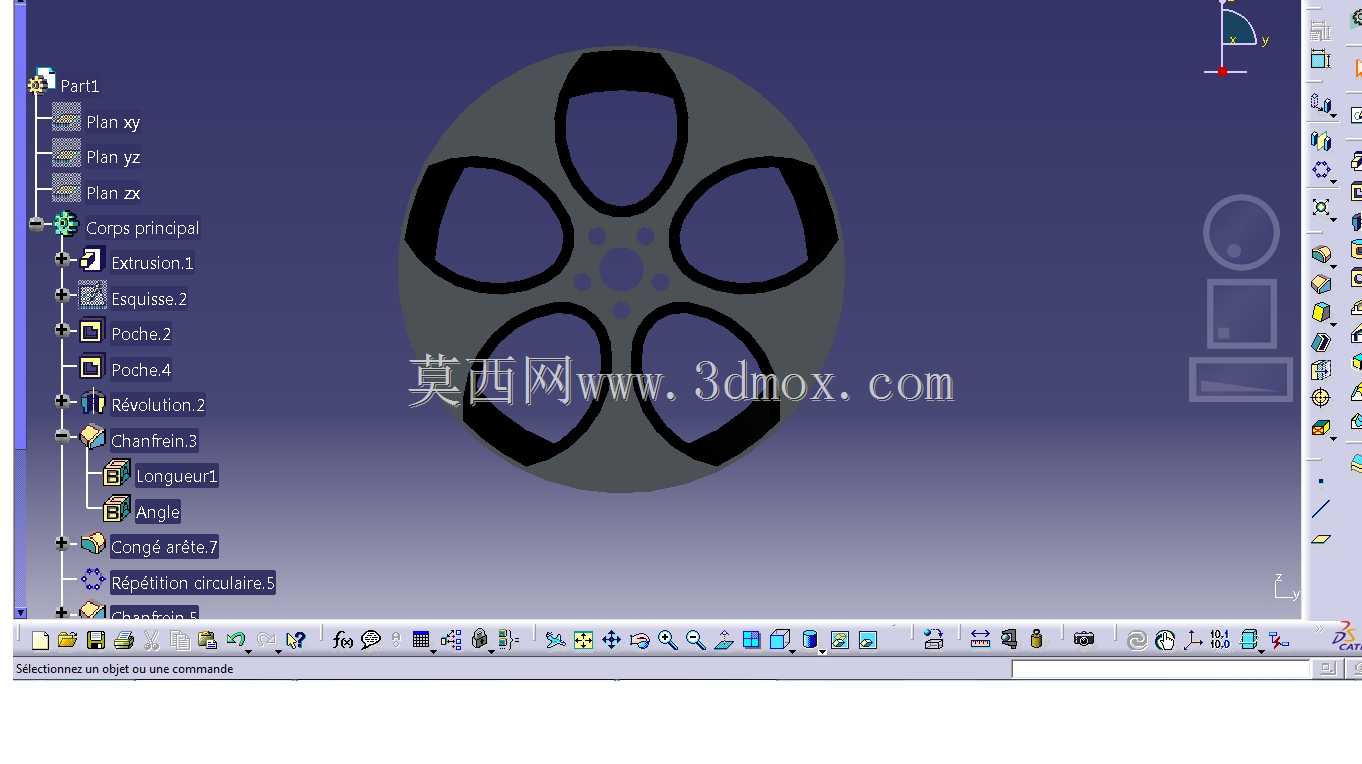

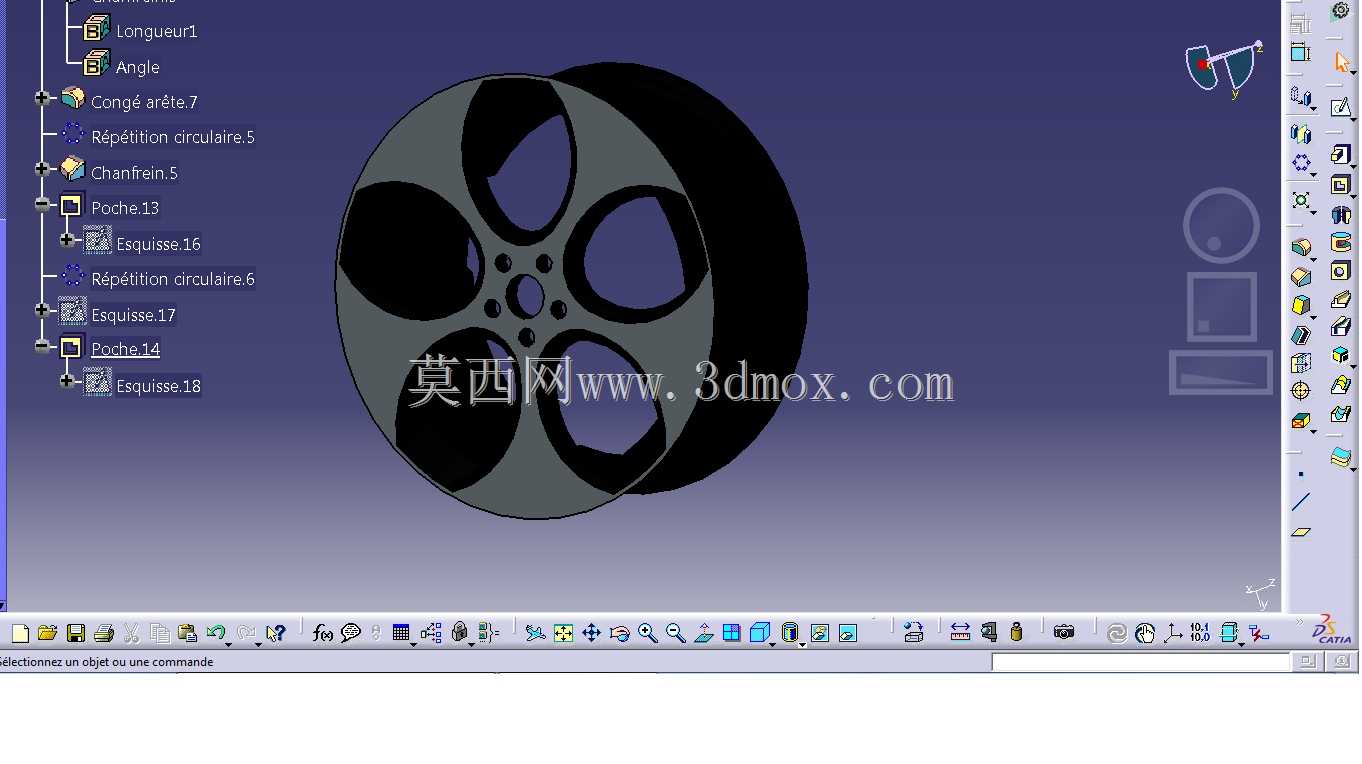

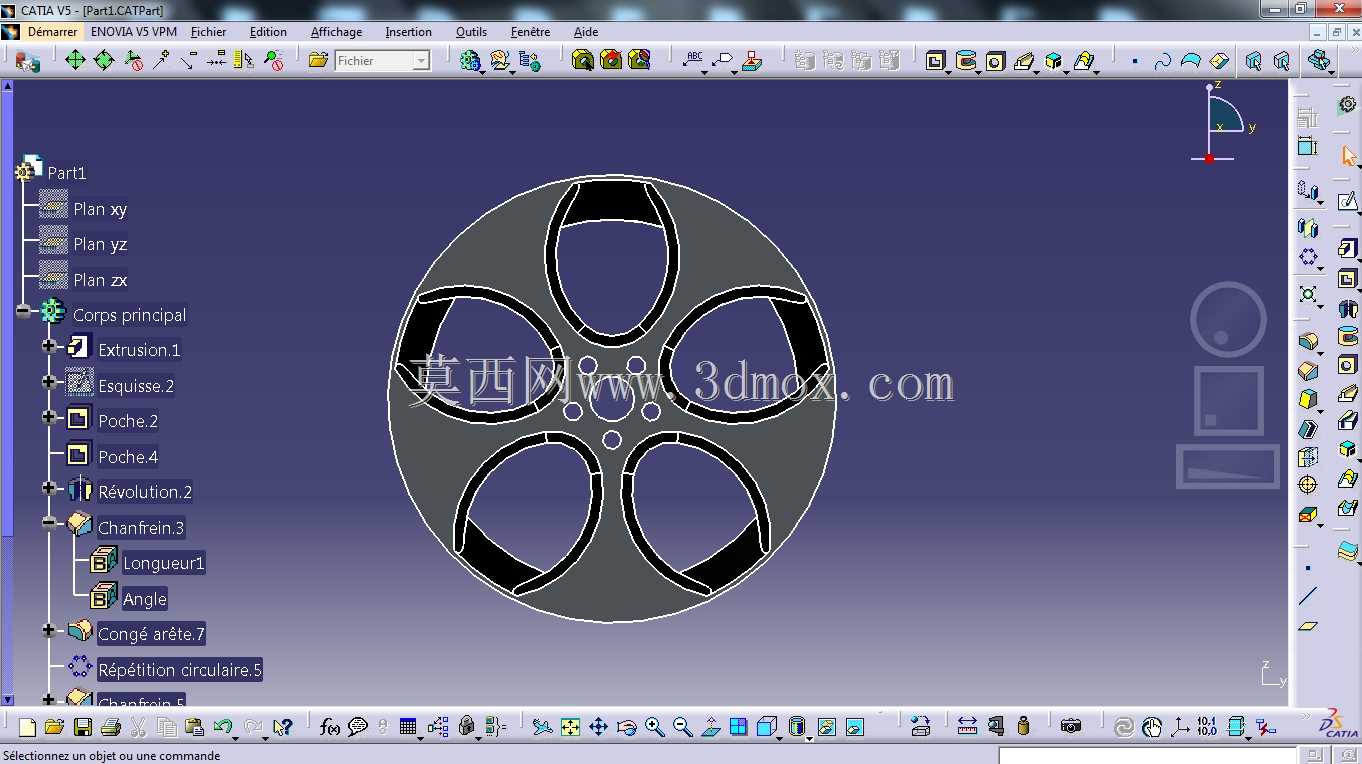

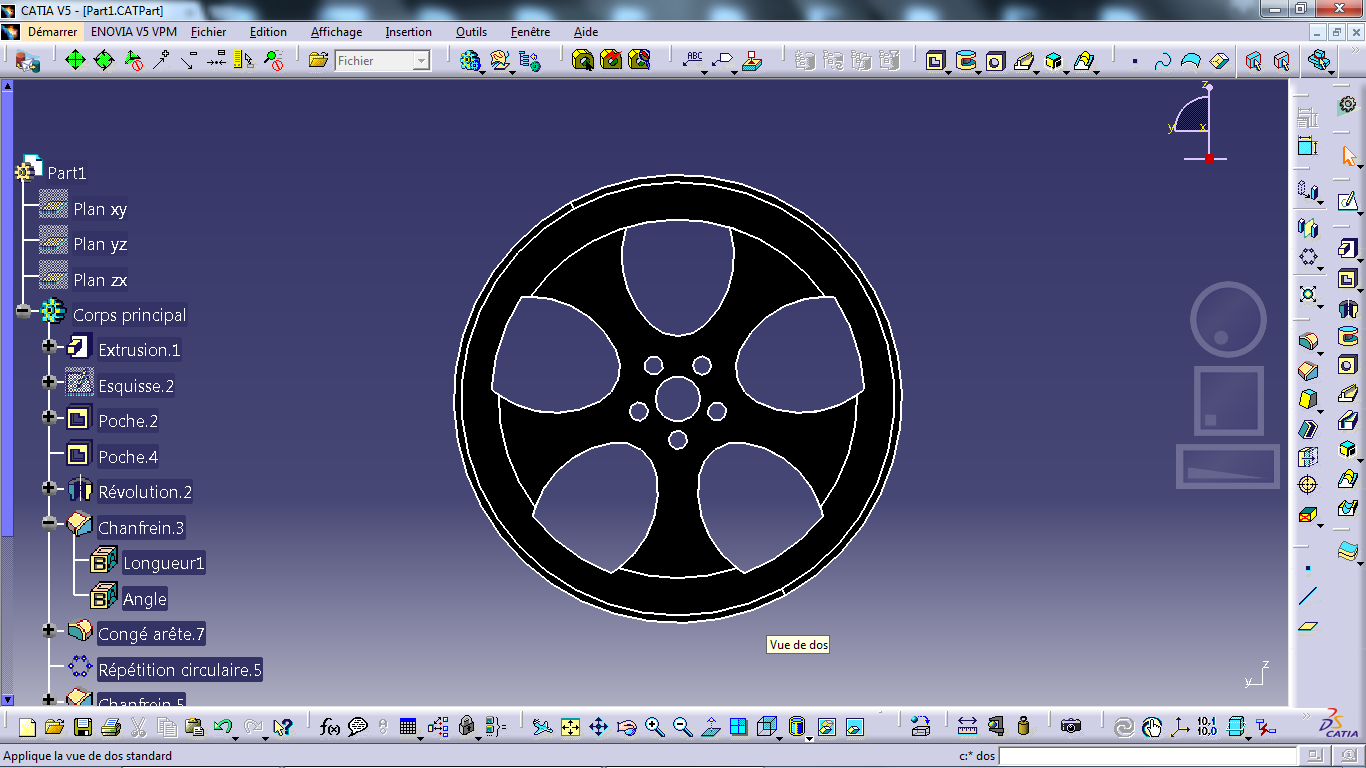

　　从建模的逻辑来看，整个模型采用参数化的建模思路，以中心轴线为旋转对称基准，先绘制单组辐条的截面轮廓，通过旋转、阵列的方式生成整体基础结构，再对各个连接位置做圆角过渡和壁厚调整，所有的壁厚尺寸保持均匀过渡，避免出现壁厚突变导致的铸造缺陷，如果采用铝合金铸造工艺生产的话，均匀的壁厚可以保证金属液充型过程流畅，冷却过程中收缩均匀，减少铸件内部的气孔、缩松等缺陷，提升成品率。辐条背面的减重槽深度经过反复调整，在保证结构强度满足台架测试要求的前提下，尽可能去除多余的材料，实现轻量化的目标，同时减重槽的边角都做了大圆角处理，避免应力集中，也方便铸造过程中的脱模操作。

　　安装边界方面，这款轮毂的偏距值设定在适配多数前置前驱家用轿车的范围内，安装后不会超出车身翼子板的宽度，也不会因为偏距过小导致轮距过度加宽，增加转向系统的负担，同时和刹车卡钳之间预留了足够的安全间隙，即使是搭配大尺寸的多活塞刹车卡钳，也不会出现轮毂和卡钳刮蹭的问题。整个轮毂的动平衡配重块安装位预留了标准的轮辋边缘槽位，方便后期做动平衡的时候粘贴配重块，保证高速行驶的稳定性。
