乘用车橡胶轮胎结构三维数模

　　在整车行走系统的开发流程里，轮胎作为直接与路面接触的核心承载部件，其数模精度直接影响后续悬架匹配、轮腔空间校核以及整车操稳仿真的结果可靠性。日常做底盘布置工作时，最先要确认的就是轮胎的安装边界：轮辋配合的胎圈座直径、胎侧最大宽度、满载状态下的轮胎静半径，以及转向跳动时胎肩与轮罩内衬、转向拉杆的最小安全间隙，这些参数如果在建模阶段出现偏差，后续实车装配阶段很容易出现干涉问题，轻则需要反复修改轮罩造型，重则影响转向最大转角，导致整车转弯半径达不到设计指标。

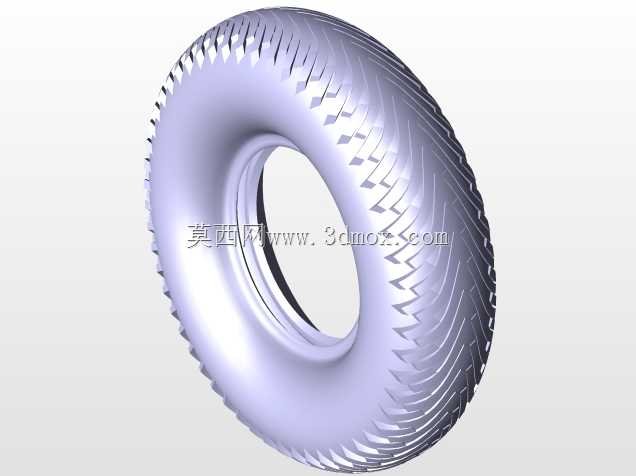

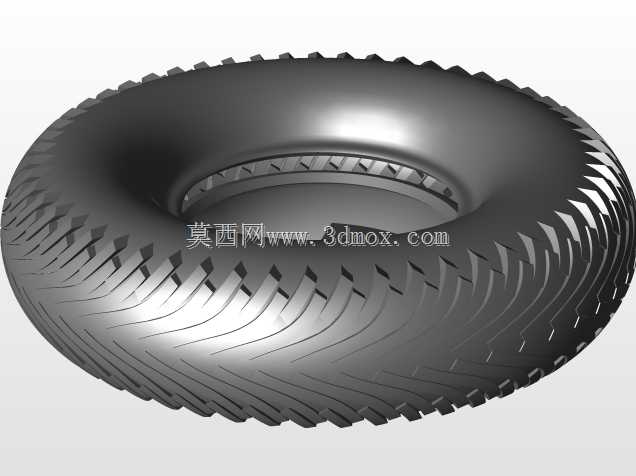

　　做这个轮胎数模的时候，没有直接用简化的圆环几何体代替，而是还原了实际轮胎的结构特征：胎面的花纹沟槽深度按照常规乘用车子午线轮胎的通用尺寸设定，保证后续做流场仿真、接地压力分析时能得到更贴近实际的结果；胎侧的弧度曲线参考了量产低压轮胎的形变特性，在数模里预留了额定载荷下的径向形变余量，避免做跳动校核时把刚性轮胎的尺寸直接套用到动态工况里，算出错误的间隙值。胎圈部分的结构特意做了与轮辋配合的贴合面，轮辋安装位的止口尺寸符合常规乘用车的轮辋配合公差，后续匹配不同规格轮辋的时候，只需要调整胎圈位置的配合参数，不需要重新构建整个胎体曲面。

　　从实际应用场景来看，这个数模可以覆盖多个开发环节的需求：做总布置阶段的轮腔空间校核时，可以直接调用数模模拟不同载荷下的轮胎位置，确认轮眉的造型边界是否满足轮胎跳动的行程要求；做底盘动力学仿真时，数模的外形参数可以直接输入轮胎模型，配合路面谱计算不同工况下的抓地力与侧偏特性；甚至做整车渲染、装配动画制作时，带花纹细节的胎面结构也能提升可视化效果的真实度，不需要再额外做外观面的二次建模。

　　建模过程中特意规避了很多新手容易犯的错误：没有把胎面花纹做的过于细碎导致数模数据量过大，而是在保证外观特征准确的前提下对花纹沟槽做了合理的曲面简化，既不影响仿真精度，也能保证普通配置的工作站可以流畅调用；胎体的曲面构建采用了多截面扫掠的方式，沿着轮胎周向的曲率完全连续，不会出现曲面折角导致后续网格划分时出现畸形单元；轮胎中心的安装基准面与整车坐标系对齐，调用到整车装配里的时候不需要额外调整坐标位置，直接装配到轮毂单元的安装位即可，能节省不少布置阶段的重复调整时间。

　　很多工程师做底盘布置时习惯调用通用的轮胎简化模型，往往忽略胎侧厚度、胎肩圆角这些细节，等到实车试制阶段才发现轮胎在最大转向角加极限跳动的工况下会蹭到轮罩或者下摆臂，这时候再修改模具或者调整硬点，带来的成本和周期损失都很大。这个数模在构建时就把这些容易忽略的边界尺寸做了准确还原，胎肩的圆角半径、胎侧的最大外凸位置都参考了量产同规格轮胎的实测数据，不管是做前期概念阶段的空间布置，还是后期详细设计阶段的干涉校核，都能提供足够准确的参考依据。另外数模的胎体内部预留了构建充气内腔的曲面位置，如果后续需要做轮胎充气形变、爆胎工况的仿真分析，只需要提取内表面曲面划分网格，不需要重新构建内腔结构，能适配不同深度的开发需求。
