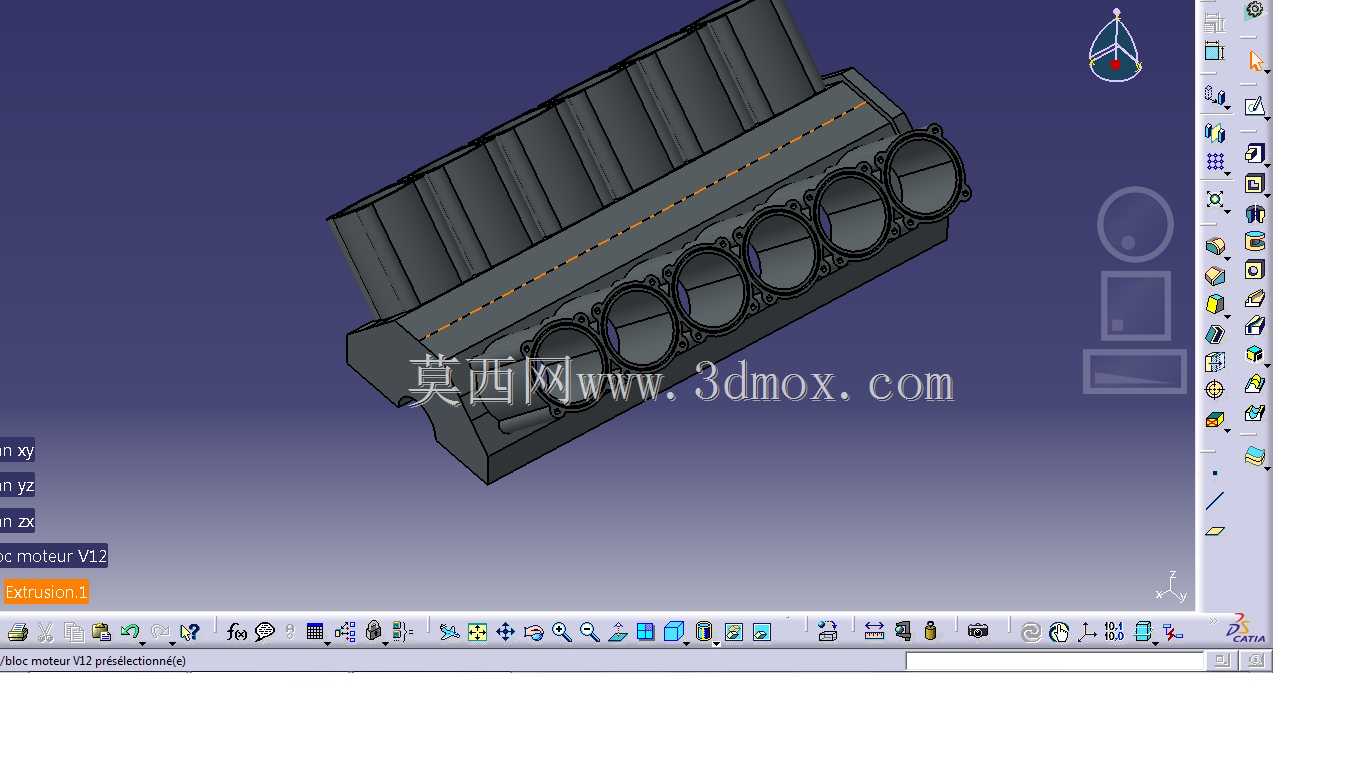

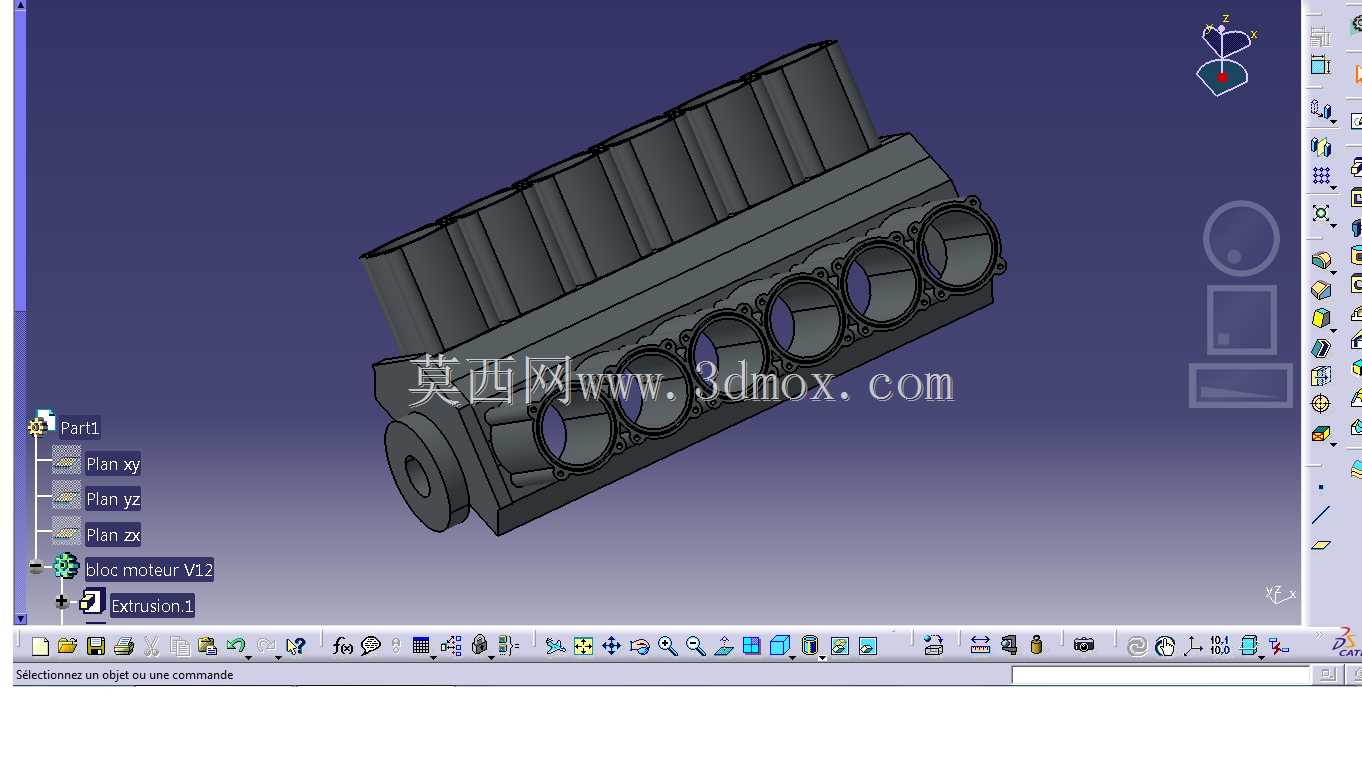

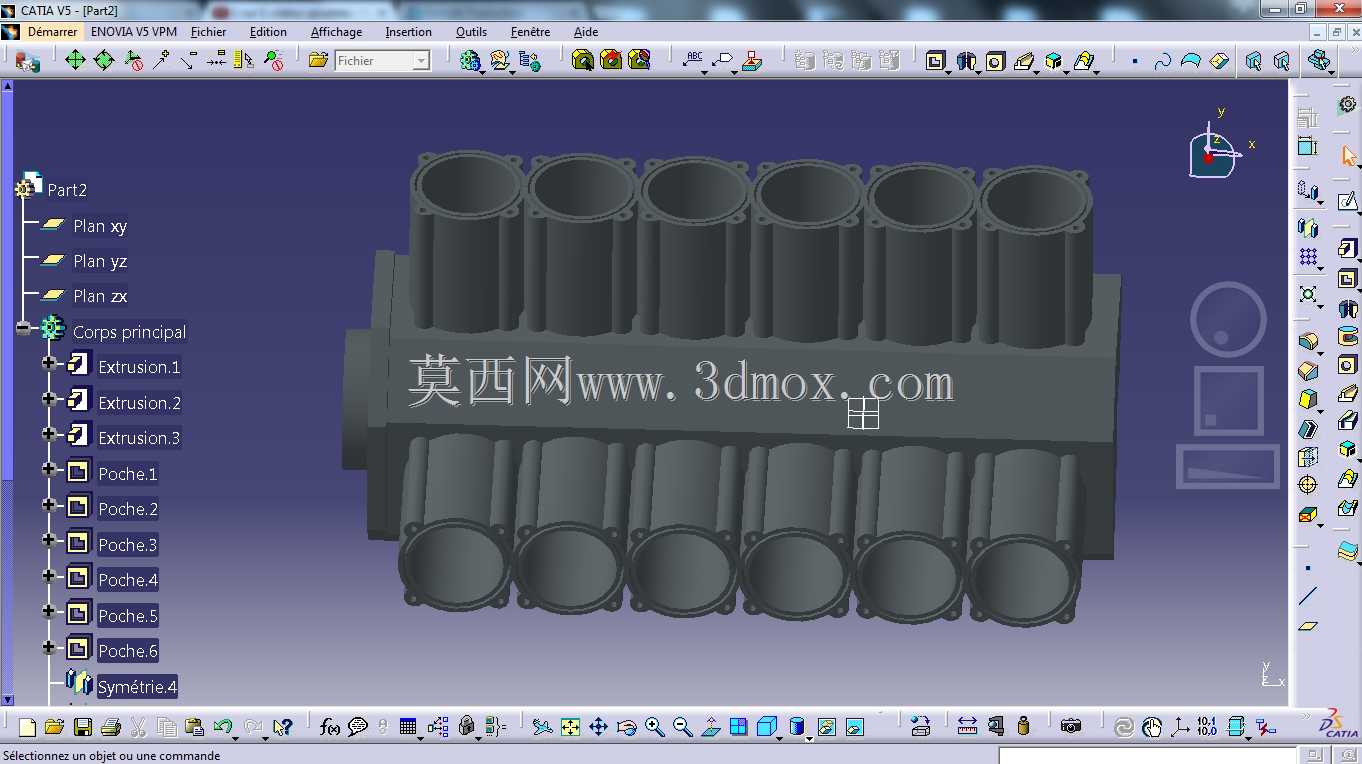

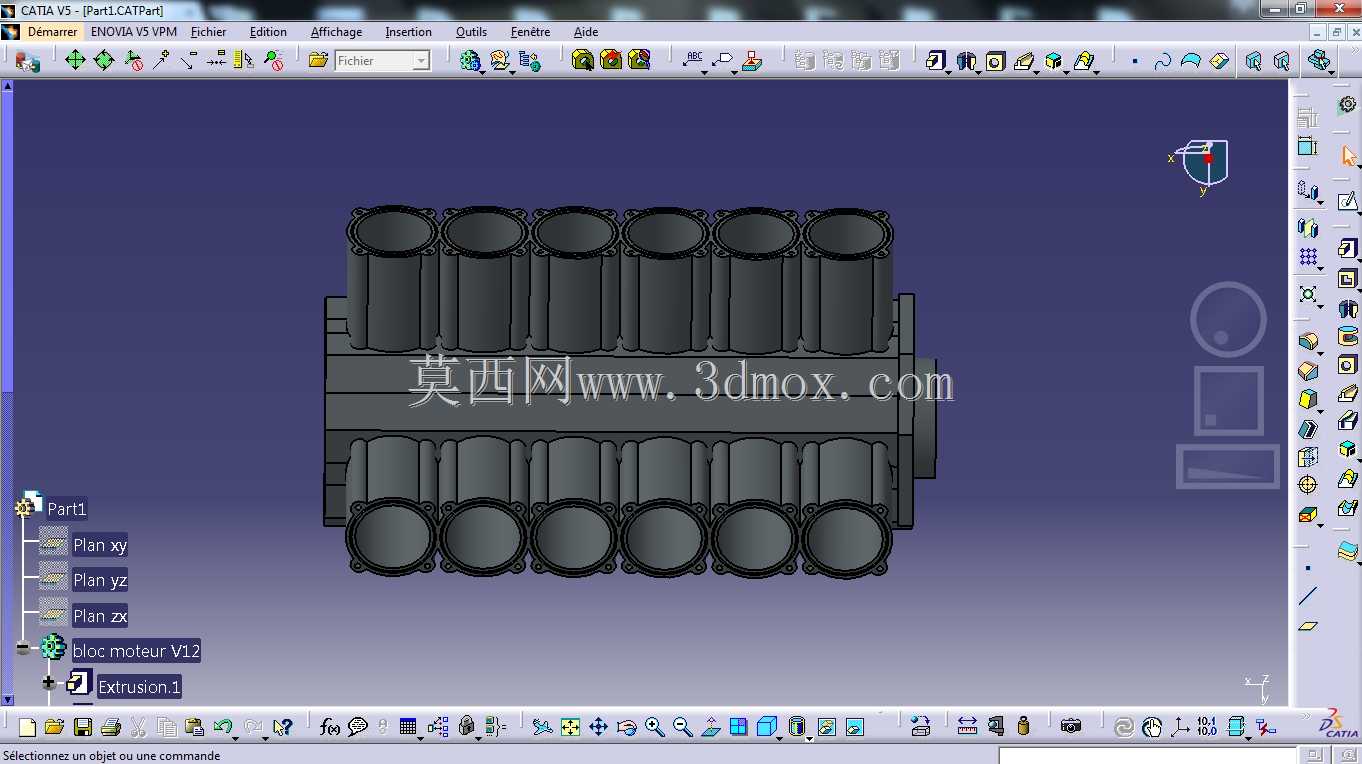

V型12缸发动机缸体结构三维设计

　　在大排量高性能乘用车辆、重型工程机械、高端船舶动力以及固定式发电机组的动力配套场景中，V型12缸内燃机始终是高功率输出、低振动运行的核心动力选项，而缸体作为整台发动机的承载基体，其结构设计的合理性直接决定了整机的可靠性、NVH表现与服役寿命。本次呈现的V12缸发动机缸体结构，采用经典的60度夹角V型布局，两列各6个气缸沿曲轴轴线对称分布，这种布局能够在保证12个气缸总排量的前提下，大幅缩短发动机的轴向长度，降低整机的重心高度，同时抵消大部分一阶、二阶往复惯性力，从根源上减少运行过程中的振动传递，适配对动力平顺性有极高要求的应用场景。从结构功能来看，该缸体集成了气缸安装腔、曲轴箱腔体、主轴承座、冷却水道、润滑油道、

　　附件安装接口等多个功能区域，每个气缸腔的内壁设计有均匀的壁厚过渡，在保证气缸套压装过盈量要求的同时，避免壁厚突变带来的应力集中问题；两列气缸之间的夹角区域布置了贯通式的主冷却水道，能够让冷却液从缸体前端进入后，均匀分流到每个气缸周围的水套夹层，带走活塞往复运动、燃油燃烧过程中传递到缸壁的热量，避免局部过热导致的缸体变形、活塞拉缸等故障。曲轴箱部分采用龙门式结构设计，主轴承座沿曲轴轴向等距分布，每个轴承座都设计有加强筋结构与缸体侧壁相连，能够承受曲轴高速旋转过程中传递来的爆发压力与往复冲击载荷，保证曲轴运转的同轴度，减少轴瓦的偏磨风险。在设计思路上，该结构优先考虑了零部件的装配工艺性与后期维护便利性，缸体侧面预留了机油滤清器、水泵、

　　机油泵、起动机等附件的安装定位面与螺栓孔位，所有安装孔的位置度都按照整机装配的公差要求进行了匹配，避免装配过程中出现干涉问题；缸体底部的油底壳安装面设计有连续的密封槽，能够适配密封胶或者密封垫的安装，保证润滑油的密封性能，防止运行过程中出现漏油问题。从安装边界来看，该缸体的轴向尺寸控制在适配纵置后驱车型动力舱的范围内，两侧的发动机悬置安装点位置经过重心匹配计算，能够让整机的重心落在悬置支撑的合理区间内，减少运行过程中动力总成的晃动；缸体后端的飞轮壳安装面与变速箱的定位止口尺寸匹配通用的大扭矩变速箱连接标准，能够适配不同扭矩等级的传动系统匹配需求，前端的轮系安装面预留了发电机、空调压缩机、转向助力泵等附件轮系的安装位置，

　　能够满足不同配套场景下的附件驱动需求。对于三维建模从业者而言，该结构的建模过程需要重点关注各个腔体之间的壁厚均匀性、曲面过渡的圆角处理、安装孔位的位置度一致性，尤其是V型夹角区域的水道与油道交叉位置，需要避免出现建模过程中的薄壁或者破面问题，否则会直接影响后续的有限元强度分析、流道仿真分析的结果准确性；在进行结构拆分时，需要区分缸体的本体结构与后续压装的气缸套、主轴承盖等附属零件，保证装配关系的正确性，为后续的整机装配建模、运动仿真分析提供准确的基础模型。在实际工程应用中，这类V12缸体的结构设计还需要充分考虑铸造工艺的可行性，所有的拔模角度、铸造圆角都要符合砂型铸造的工艺要求，避免出现铸造过程中的充型不满、缩孔缩松等缺陷，同时在应力集中的区域合理布置加强筋，在保证结构强度的前提下尽可能降低缸体的自重，提升整机的推重比表现。
