按动式旋转出芯圆珠笔结构设计

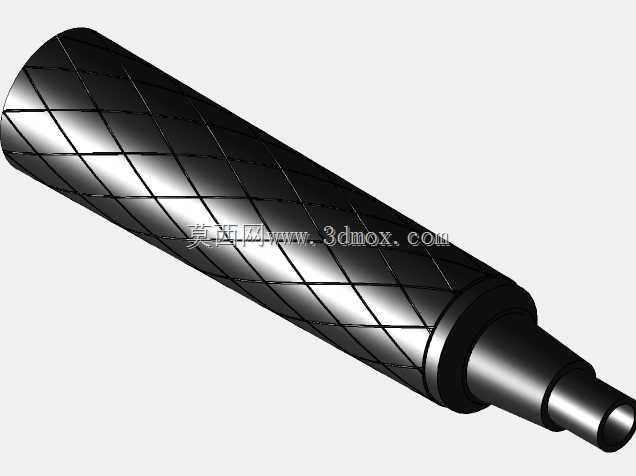

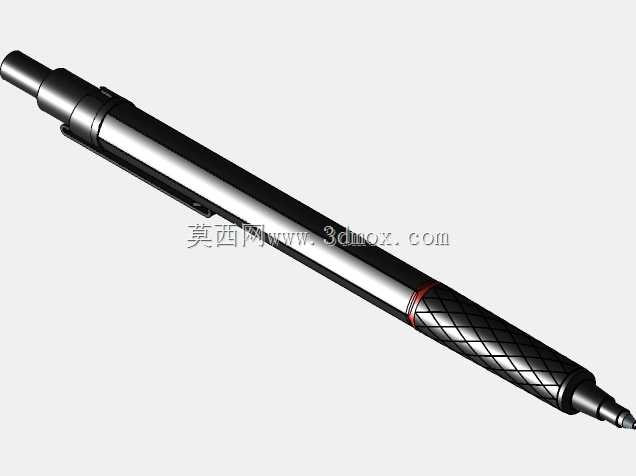

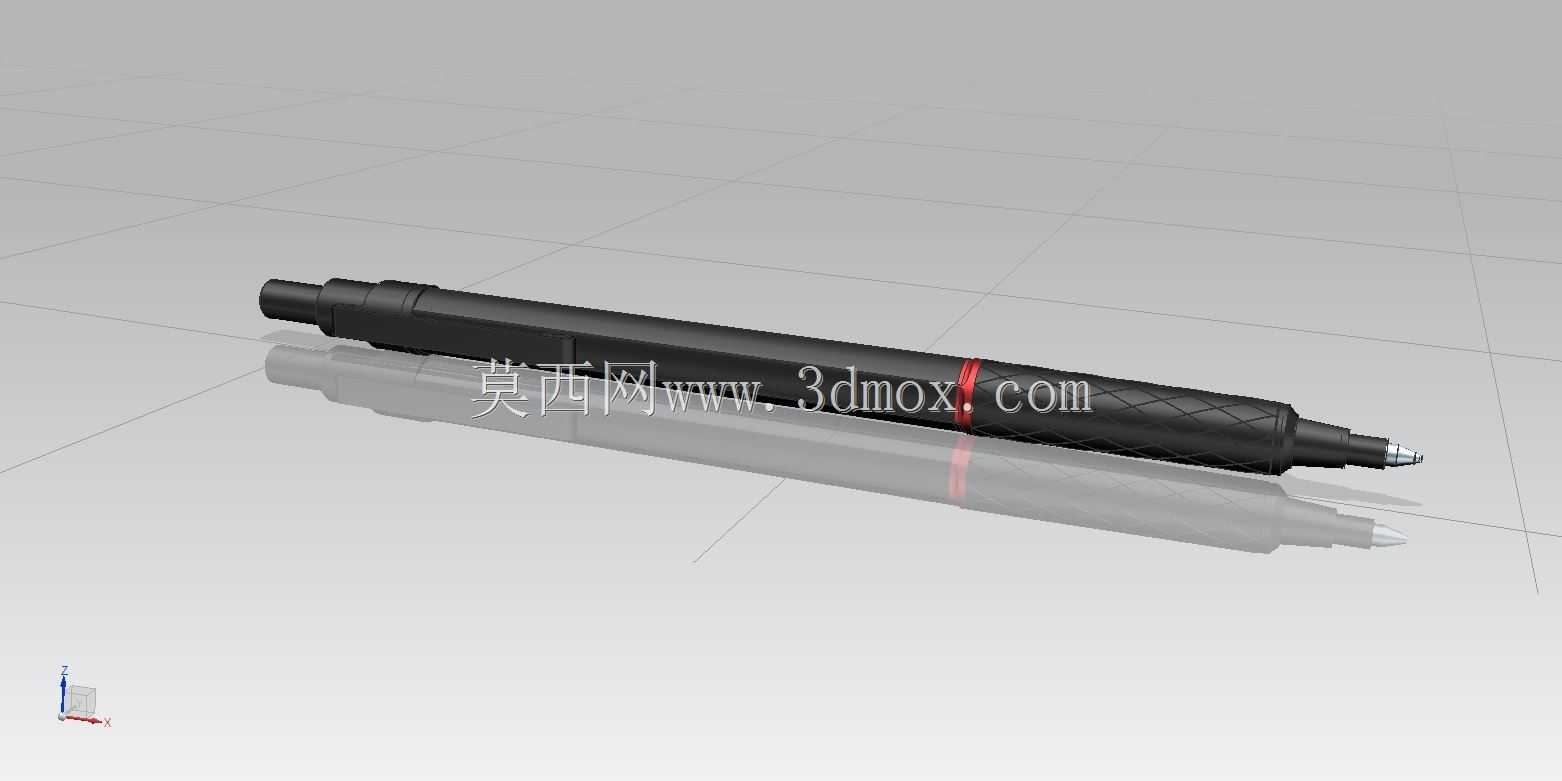

　　日常办公与学习场景中，按动旋转式圆珠笔是普及率极高的书写工具，其结构可靠性直接决定握持手感与使用寿命，本次设计的笔具结构围绕旋转出芯的核心传动逻辑展开，完整覆盖笔身所有功能部件的几何特征与装配关系。从实际使用需求出发，笔身主体采用分段式圆柱结构，握持区域做菱形防滑纹理处理，纹理深度控制在0.15mm左右，既保证握持时的摩擦力，又不会因纹理过深硌手，适配多数成年人的握持习惯，笔身总长度控制在140mm区间，最大外径12mm，符合常规笔具的握持尺寸边界，可适配市面上通用的笔芯替换规格，无需定制专用耗材。

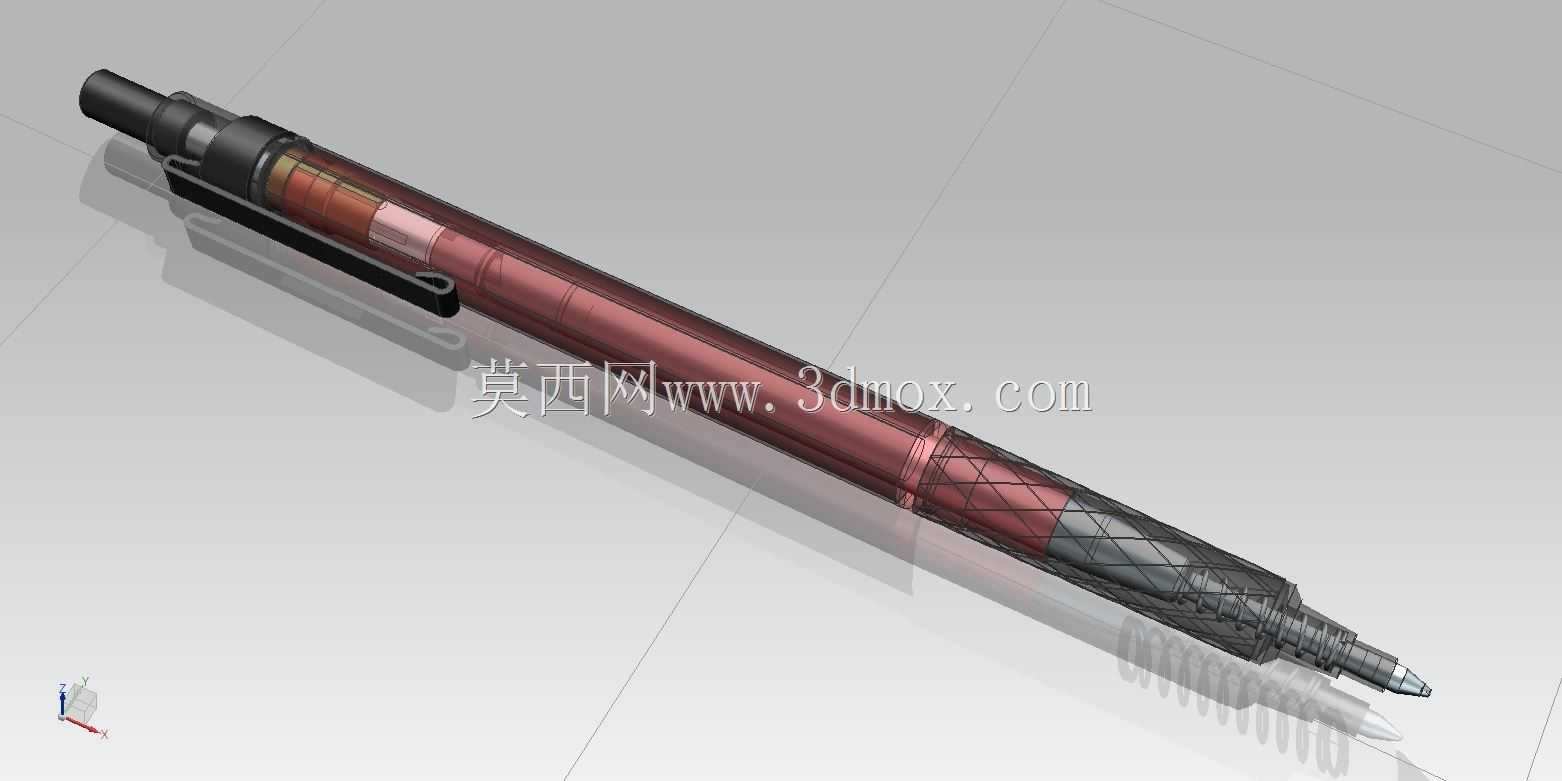

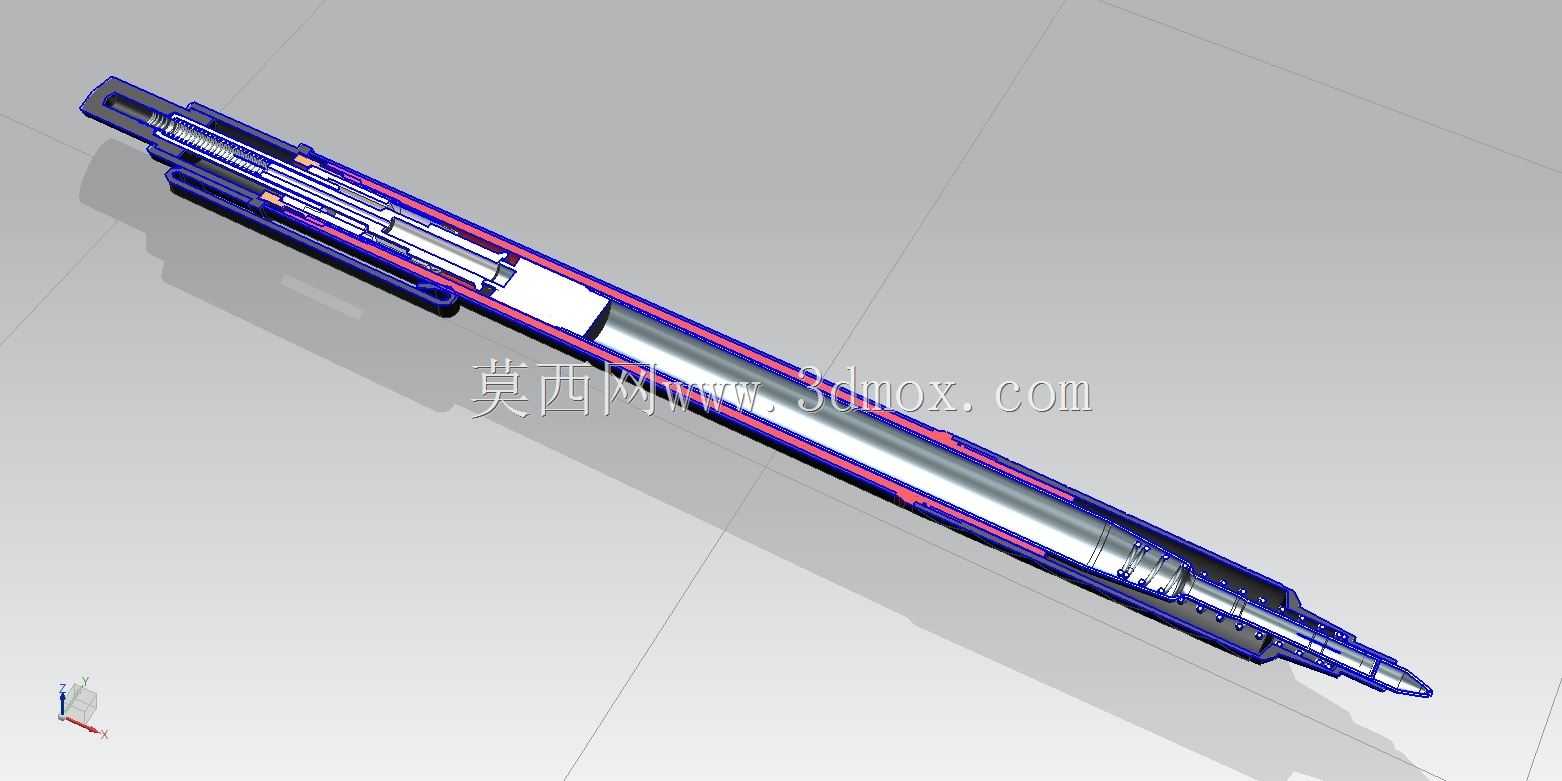

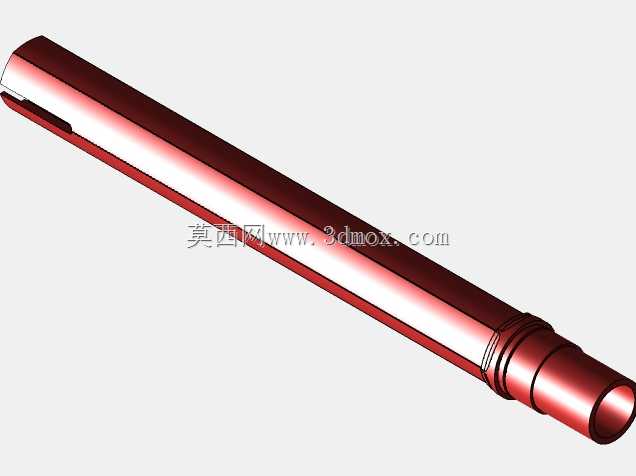

　　核心的旋转点击机构布置在笔身中段内部，采用螺旋槽与定位凸台配合的传动方式，按压笔尾端盖时，内部传动杆沿轴向移动，配合螺旋导向槽带动笔芯夹套旋转45度完成锁止，实现笔芯伸出定位，再次按压时解锁，弹簧带动笔芯回缩，整套机构的行程控制在5mm，既保证笔芯伸出长度足够书写，又避免行程过大导致按压手感松散。设计过程中特意未加入拔模斜度特征，所有结构面均为直面，方便结构工程师直接提取特征做二次调整，也可直接用于手板加工的尺寸参考，各部件的配合公差按IT7级精度设定，笔身外壳与内部传动件的间隙控制在0.1mm，既保证装配顺畅，又不会出现晃动异响。

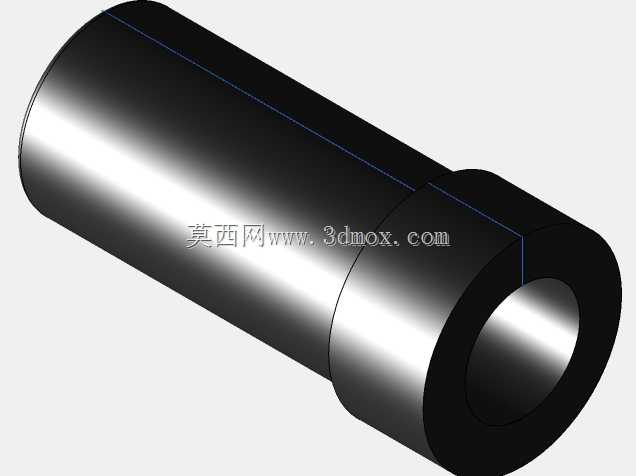

　　笔夹部分采用一体化悬臂结构，根部做R2圆角过渡提升抗弯折性能，可夹持厚度在0.5-3mm的纸张、笔记本封皮，满足日常便携携带的固定需求，笔头部的出芯口做0.2mm的倒角处理，避免笔芯伸缩时刮蹭内壁导致出芯卡顿，笔身中部的装饰环采用嵌入式安装结构，与笔身外壳的配合面做0.05mm的过盈设计，装配后无松脱风险。从结构验证角度，这套设计可直接用于3D打印手板验证，也可作为注塑模具设计的结构参考，所有壁厚均匀控制在1.2mm，符合注塑成型的工艺要求，避免出现缩痕、填充不足等工艺缺陷，内部弹簧的安装位做定位凸台设计，弹簧装配后不会出现偏斜，保证按压过程的受力始终沿笔身轴向，避免长期使用后出现卡滞问题。

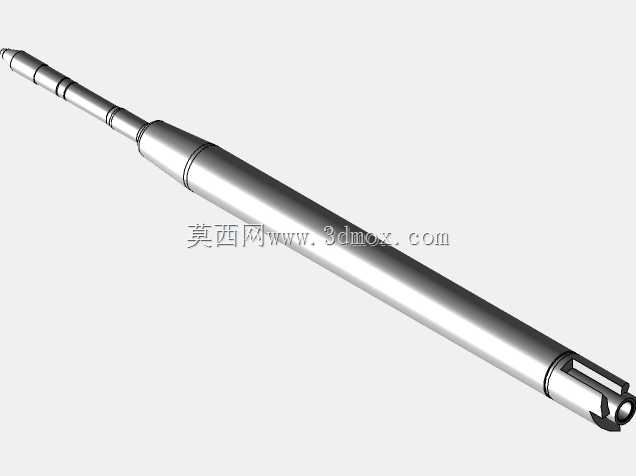

　　针对实际使用中常见的笔芯晃动问题，笔芯夹套的内孔与笔芯的配合间隙控制在0.08mm，同时在笔头部设置导向筋，三点式支撑笔芯前端，书写时笔尖不会出现径向晃动，保证书写线条流畅。整套结构没有冗余部件，总共包含笔身上壳、笔身下壳、传动杆、笔芯夹套、复位弹簧、笔尾按帽、笔夹、装饰环共8个部件，装配逻辑简单，适合批量生产时的流水线组装，单支笔的组装工序可控制在10秒以内，有效控制生产装配成本。
