公路自行车压接式中轴适配结构

　　在公路自行车的传动系统搭建中，中轴作为连接车架与曲柄组的核心承载部件，其适配精度直接决定了传动效率、骑行顺滑度以及整车的长期使用可靠性。这款适配24毫米直径轴心的压接式中轴，主要面向采用压接式五通结构的公路车架设计，解决了不同规格轴心与车架五通的匹配安装问题，是公路车传动系统装配中不可或缺的衔接部件。

　　从实际应用场景来看，这类压接式中轴多用于追求轻量化、高传动刚性的公路竞速车型，相较于传统螺纹式中轴，压接结构省去了车架五通的攻丝工序，能够在一定程度上减轻车架重量，同时扩大五通内部的走线空间，适配现代公路车复杂的内走线布局需求。在实际装车过程中，需要严格匹配车架五通的内径公差与端面平行度，压装时需使用专用工装保证两侧轴套的同轴度，避免压装偏斜导致的轴承转动卡滞、异响以及过早磨损问题。

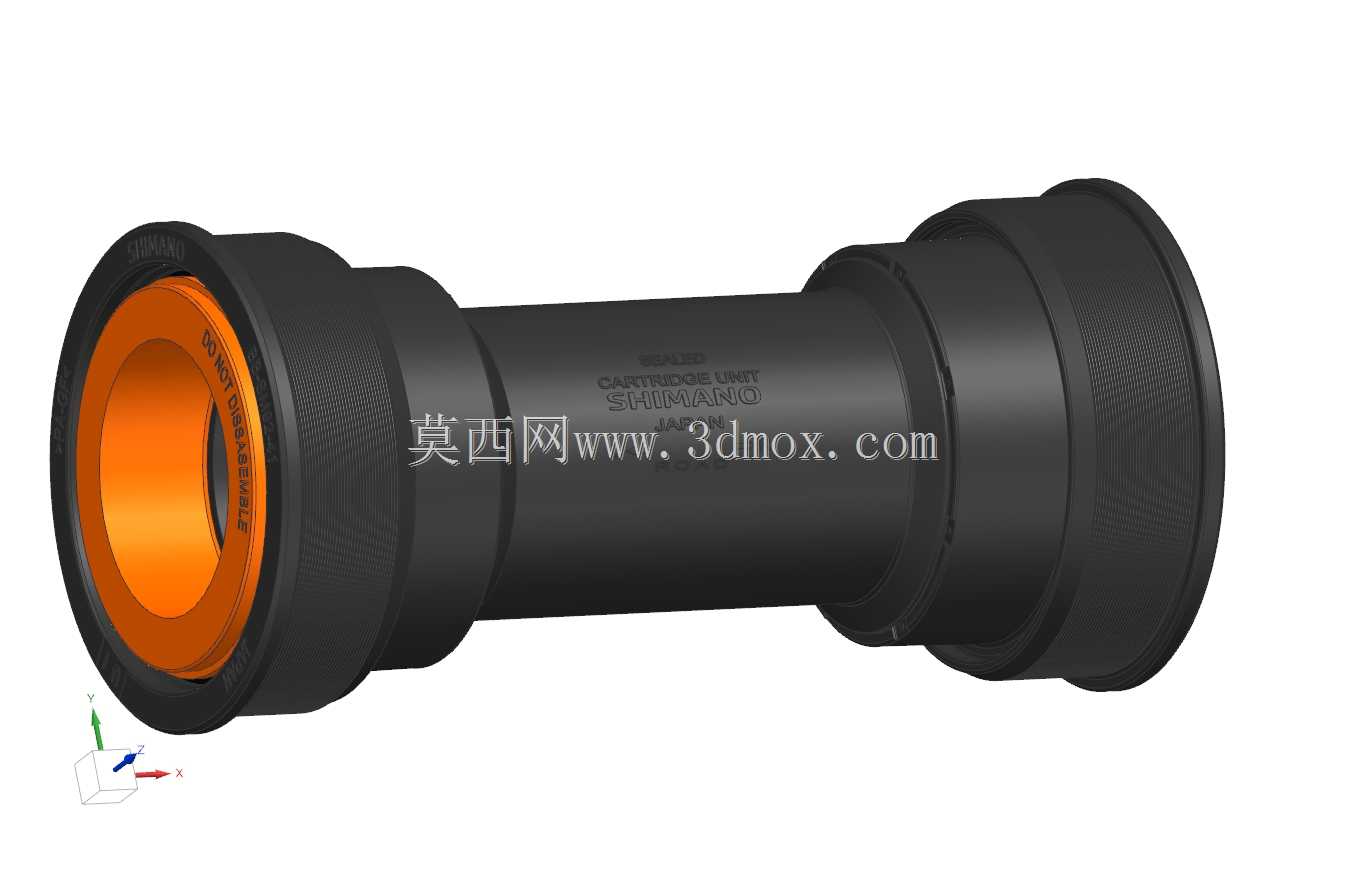

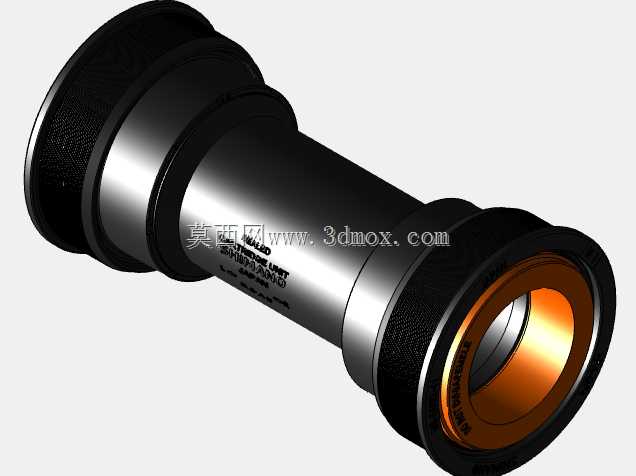

　　产品的功能特性围绕承载与传动两个核心维度设计，主体采用高强度工程复合材料与金属嵌件结合的结构，外层的黑色主体结构承担与车架五通内壁的过盈配合定位作用，两端的橙色密封结构采用多唇口设计，能够在骑行过程中有效阻挡路面泥水、灰尘进入轴承腔体，延长内部轴承的维护周期。内部轴承组经过预压调整，既保证了转动时的低阻力，又能抵消骑行过程中曲柄踩踏带来的径向与轴向复合载荷，避免高速踩踏时轴心出现窜动。

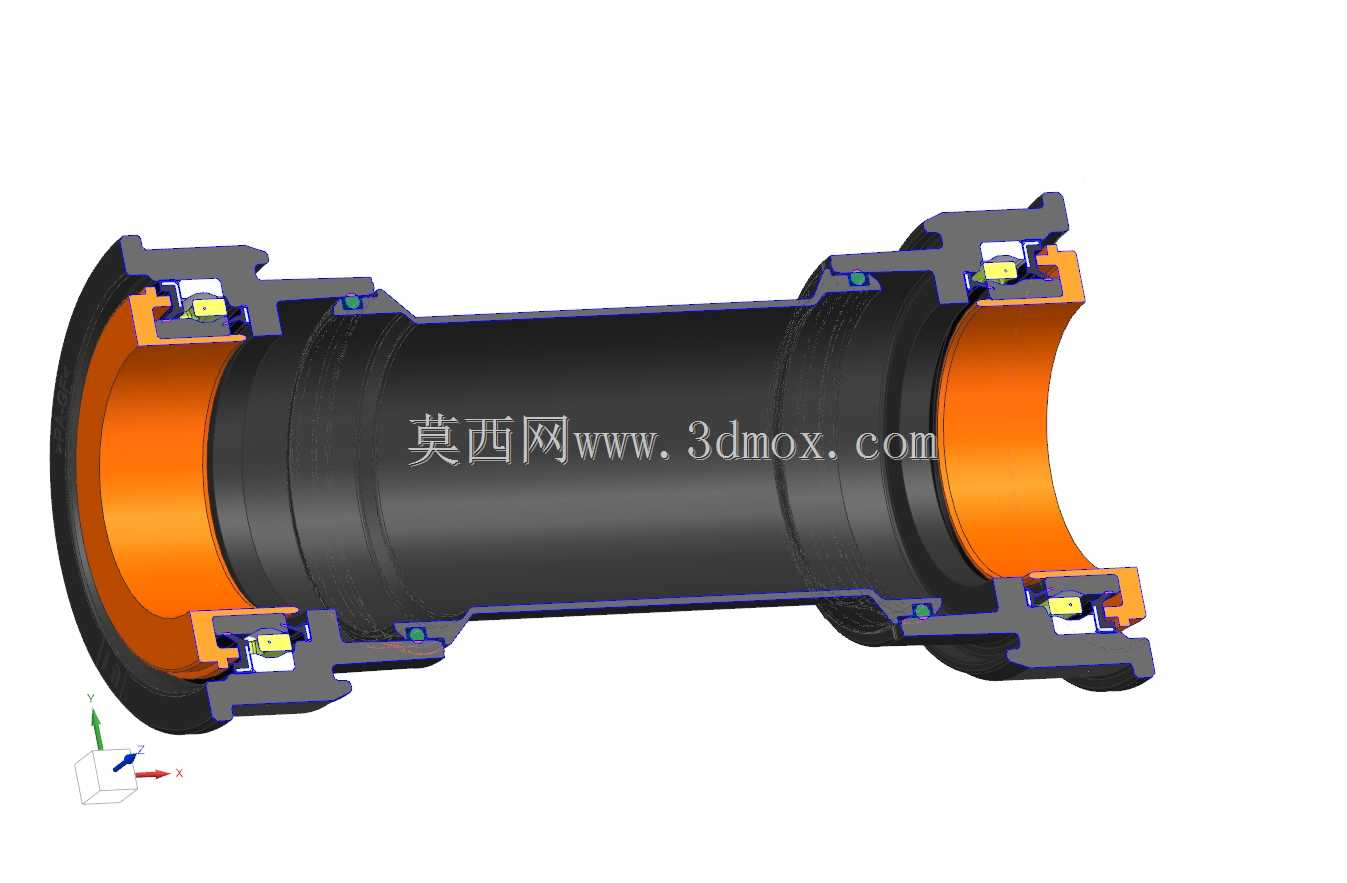

　　从设计思路上看，这款中轴采用对称式筒体结构，两端的定位凸缘直径大于五通内径，压装到位后凸缘端面与车架五通端面完全贴合，形成轴向定位，防止骑行过程中中轴出现轴向窜动。筒体的外壁设计有细微的防滑纹路，能够增加与车架五通内壁的摩擦力，避免长期踩踏交变载荷下中轴出现跟转问题。两端的轴承安装位采用高精度公差配合，保证轴承压入后不会出现外圈滑动，同时预留了合适的轴承预压间隙，避免温度变化导致的轴承转动阻力增大。

　　在外形尺寸与安装边界上，这款中轴的筒体长度匹配标准公路车压接式五通的宽度规格，两端凸缘的外径尺寸适配对应规格五通的端面接触要求，内部通孔直径严格匹配24毫米直径的Shimano规格轴心，安装时不需要额外加装转换衬套，直接压入车架后即可穿入轴心完成曲柄组的装配。需要注意的是，压装前需要彻底清理车架五通内壁的毛刺与残留涂装，保证内壁的圆柱度符合安装要求，压装过程中需保持压入力沿中轴轴线方向施加，禁止使用铁锤直接敲击中轴端面，避免造成壳体开裂或者轴承损伤。

　　在日常使用场景中，这类中轴能够承受公路骑行过程中持续的踩踏载荷，在平整路面的高速巡航、爬坡路段的大力踩踏以及小幅颠簸路面的冲击载荷下，都能保持稳定的传动衔接。密封结构的设计兼顾了低转动阻力与防护性能，在常规公路骑行环境下能够长期保持内部轴承的润滑状态，减少日常维护的频次。对于结构设计从业者而言，这款中轴的结构设计体现了过盈配合类零部件的典型设计思路，在公差匹配、材料选型、密封结构设计以及载荷承载路径规划上都有可参考的工程价值，建模过程中需要重点关注两端轴承位的同轴度、配合面的公差标注以及密封唇口的结构细节，保证模型能够直接用于装配干涉检查以及工装设计参考。
