移动式多工位电阻点焊作业设备结构

　　这套多点焊接作业设备，主要面向中小批量钣金件加工、五金制品生产、低压电器组件装配这类需要频繁完成多点位电阻焊的车间场景，区别于固定安装的大型点焊专机，它自带脚轮支撑结构，可根据产线布局调整灵活推移，适配多工位轮换作业的柔性生产需求，不用为单一焊接工序预留固定占地，在小型加工厂、试制车间的零散焊接工序里实用性很强。

　　从实际作业用途来看，它可以同时完成工件上多个预设点位的电阻点焊作业，替代传统单点点焊枪逐点操作的模式，能有效减少工件反复装夹对位的次数，避免多次装夹带来的点位偏移问题，尤其适合接线端子排、小型钣金支架、网片类零件的焊接加工，焊头位置可根据工件焊点分布做横向、纵向的位置微调，适配一定尺寸范围内不同规格工件的加工需求，不用频繁更换整套焊接工装。

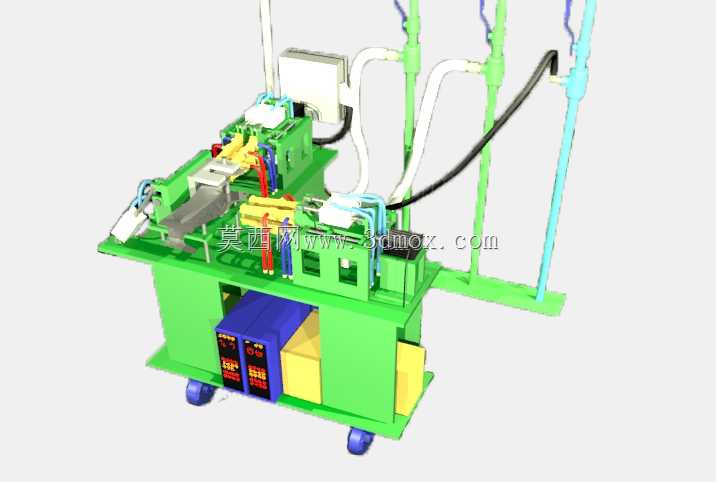

　　设备整体采用立式柜式机架结构，底部安装四个带刹车的万向脚轮，推移到指定作业位置后踩下刹车即可固定设备位置，机架主体采用方管焊接框架搭配薄钢板封板，既保证整体结构刚性，避免焊接作业时的机架震颤影响焊点质量，也能将焊接控制模块、电源模块内置在机架腔体内部，减少车间粉尘、焊渣飞溅对电气元件的损伤。机架台面作为作业安装基准面，所有焊接执行组件、工件定位夹具都安装在台面上，台面预留了T型槽安装位，方便根据工件尺寸调整夹具和焊头的安装位置，台面边缘做了倒角处理，避免作业时剐蹭操作人员。

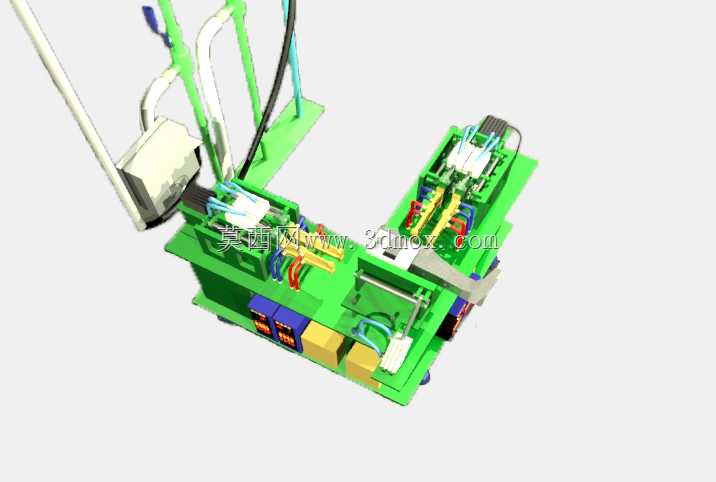

　　焊接执行端采用多组独立的点焊头配置，每组焊头都配有独立的加压气缸和导电回路，可根据工件焊点数量选择启用对应数量的焊头，加压行程可通过气缸尾部的调节螺母微调，保证每个焊点的电极压力一致，避免出现虚焊、焊穿的问题。焊头的导电母排采用紫铜材质加工，外部套有绝缘防护套，冷却水路直接接入焊头腔体，连续作业时可以带走电极产生的热量，延长电极使用寿命，也能避免电极过热导致的焊点质量不稳定。设备侧面安装的立式支架用来排布冷却水管、焊接电缆和气动管路，所有管路都采用快插接头连接，后期维护更换时不用整体拆解布线，管路排布避开作业操作区域，防止作业时管路被工件剐蹭破损。

　　机架下部的腔体分层布置，一侧安装焊接控制器和电源模块，面板上预留了电流调节、焊接时间调节的数显窗口，操作人员可以根据不同厚度的工件调整焊接参数，另一侧预留了储物空间，可以放置备用电极、打磨工具、待加工小零件，不用额外在设备旁放置工具架。电气控制部分设置了独立的急停按钮，安装在台面前端的易操作位置，出现异常时可以快速切断设备动力回路，气动回路配有气源处理三联件，可调节进气压力同时过滤压缩空气中的水分，避免气缸和阀件出现锈蚀卡滞。

　　从安装边界尺寸来看，设备整体宽度控制在1.2米以内，深度在0.8米左右，作业时的操作空间预留1.5米见方的区域即可满足上下料、参数调整的需求，不需要额外搭建地基，普通车间的硬化地面就可以放置使用，对车间配套条件要求很低。工件定位夹具采用快换式设计，更换不同工件时只需要更换对应的定位块，不用重新调整所有焊头的基准位置，换型时间可以控制在15分钟以内，适配多品种小批量的生产模式。

　　设计过程中重点考虑了车间实际使用的便利性，没有采用复杂的多轴联动结构，所有调整结构都采用手动锁紧的方式，一线操作人员经过简单培训就可以完成参数调整、换型操作，不需要配备专业的编程维护人员，设备的易损件都是通用标准件，电极头、气缸、气管接头都可以在本地五金市场采购，后期维护成本很低。焊接作业时的焊渣飞溅方向都朝向机架内侧，台面周围设置了挡边，避免焊渣溅落到地面引发烫伤或者火灾隐患，设备整体的操作高度设置在1米左右，符合站立作业的人体工程学要求，长时间作业也不容易产生疲劳。
