回转式MAG自动焊接执行机构

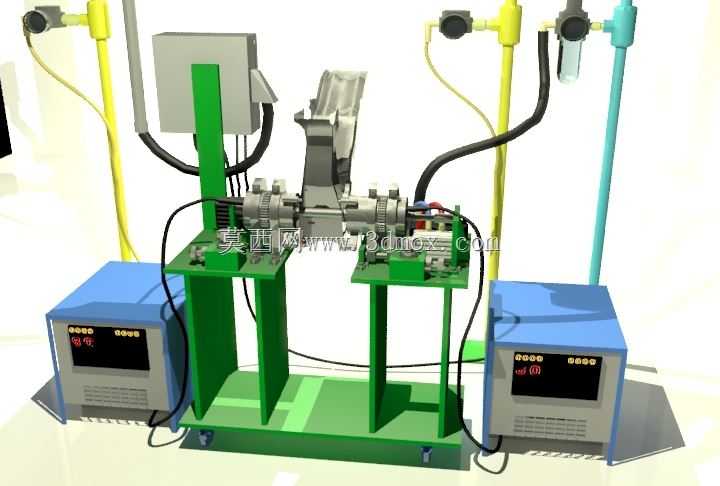

　　在汽车零部件、五金型材、小型结构件的批量焊接加工场景中，环缝焊接的一致性一直是产线管控的核心难点，传统手工MAG焊面对圆周分布的焊缝时，需要工人不断调整焊枪姿态或者转动工件，不仅焊接效率低，还容易出现焊缝余高不均、焊穿、未熔合等缺陷，对焊工操作熟练度要求极高，而这套回转式MAG焊接执行机构，正是针对中小规格环形焊缝的自动化焊接需求设计的专用作业单元。从结构布局来看，整套机构以卧式回转主轴为核心承载基准，工件通过两端的夹装定位组件固定在回转轴线位置，夹装模块采用快换式压块结构，可适配不同直径的轴类、筒类工件装夹需求，夹装行程覆盖直径20mm到120mm的常规焊接工件，轴向装夹长度可在100mm到400mm区间调整，

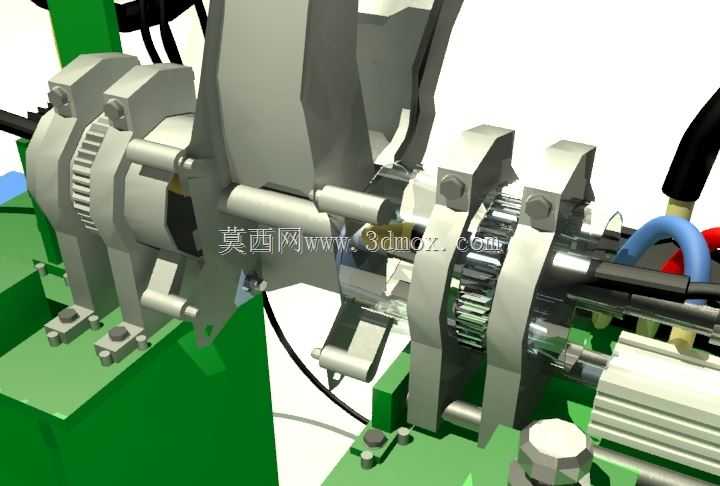

　　安装时整套机构的底座通过地脚螺栓固定在焊接工位的钢制平台上，底座预留的安装孔位兼容常规焊接工作台的T型槽间距，不需要额外加工过渡连接板即可完成固定。设计过程中，回转主轴的传动结构采用了齿轮啮合传动方案，驱动端搭配减速单元输出低转速大扭矩，可根据焊接工艺参数调整回转速度，匹配不同板厚、不同焊丝直径下的焊接走速要求，转速调节范围覆盖0.2rpm到5rpm，能够满足碳钢、不锈钢等常见材质的MAG焊接线速度要求。焊枪固定支架设置在回转机构的侧方位置，支架带有多维度调节自由度，可实现焊枪前后、上下、角度的微调，调节精度可达0.1mm，能够精准对准焊缝位置，保证焊枪干伸长度、焊接角度在整圈焊接过程中保持恒定，

　　避免因为位置偏移导致的焊接保护气紊乱、焊缝成型差问题。整套机构的机架部分采用型钢焊接后去应力处理，表面做喷塑防锈处理，焊接作业区域的周边设置了挡光板安装位，可配套安装焊接防护挡板，减少焊接弧光对周边作业区域的影响。走线部分采用拖链内置布局，焊接电缆、控制信号线、保护气路管道全部收纳在拖链内部，避免回转过程中管线缠绕、磨损，提升设备长期运行的可靠性。在实际应用中，这套机构可单独作为焊接工装配合手工焊枪使用，也可配套焊接电源、送丝机构、保护气路组成完整的自动焊接单元，适配小型管法兰焊接、轴类零件环缝堆焊、筒形零件对接环缝焊接等多种作业场景，相比传统手工焊接，能够将环缝焊接的一次合格率提升到98%以上，同时降低焊工的劳动强度，

　　减少焊接弧光、烟尘对操作人员的直接影响。夹装组件的定位基准面经过精磨处理，装夹后工件的径向跳动量可控制在0.2mm以内，保证整圈焊缝的焊接间隙一致，不需要额外进行焊缝位置的找正操作，工件装夹到位后即可启动回转程序完成整圈焊接，单工位的上下料时间可控制在10秒以内，适配中小批量零件的焊接加工节拍。机构的驱动部分设置了过载保护结构，当回转过程中出现工件卡滞、负载过大的情况时，会自动停止回转并触发提示，避免传动齿轮、驱动电机因为过载损坏。焊枪支架位置预留了自动送丝机的安装接口，可直接配套常规MAG焊送丝机构固定，不需要额外设计转接支架。整套机构的外形尺寸控制在长850mm、宽450mm、高600mm区间，不会占用过多的车间工位面积，可直接嵌入现有焊接产线的工位布局中，也可单独作为独立焊接工位使用。在设计建模过程中，所有传动部件的配合间隙都按照焊接作业的高温环境预留了热膨胀余量，避免长时间焊接作业后，部件因为受热膨胀出现卡滞、转动不畅的问题，所有暴露的传动齿轮位置都设置了防护盖板，防止焊接飞溅进入齿轮啮合面，加剧齿轮磨损，延长设备的维护周期。
